合成開口レーダー ラスター タイプ

合成開口レーダー (SAR) センサー タイプは数多く存在し、それぞれにプロダクト タイプと偏波が異なります。 能動的なセンシングを通じて、SAR 衛星は昼夜休みなく機能します。

現在、画像形成でバックプロジェクション法を使用して処理された SAR データのみがサポートされています。

Capella

Capella は高解像度の SAR 商用超小型衛星コンステレーションです。 X バンド センサーが中心周波数 9.65 GHz (波長は約 3.1 cm) で運用されています。 衛星は Stripmap (SM)、Sliding Spotlight (SS)、Spotlight (SP) という 3 つのモードでデータを収集し、最大 0.5 メートルの解像度で 20 キロメートルの範囲まで到達します。 3 つのモードすべてに単偏波 (HH または VV) プロダクトが含まれます。

偏波

バンド

波長 (cm)

HH

X

3.1

VV

X

3.1

プロダクト タイプ

GEC (Capella Geocoded Ellipsoid Corrected)、GEO (Geocoded Terrain Corrected)、SICD (Sensor Independent Complex Data) プロダクトがサポートされています。

  • GEC - これらのプロダクトは、マルチルック処理され、地球楕円体モデルを使用してグランド レンジに投影され、range-Doppler 手法とシーンの中心の平均的な高さを使用してオルソ補正された画像です。 GEC 画像は実数値の配列として格納されます。 各ピクセルの値は、反射した後方散乱信号の振幅を表しています。 GEC プロダクトには、ほぼ正方形の解像度のピクセルと正方形のピクセル空間が含まれています。

  • GEO - これらのプロダクトは、マルチルック処理され、デジタル標高モデル (DEM) を使用してグランド レンジに投影され、range-Doppler 手法と DEM を使用してオルソ補正された画像です。 GEO 画像は実数値の配列として格納されます。 各ピクセルの値は、反射した後方散乱信号の振幅を表しています。 GEO プロダクトには、ほぼ正方形の解像度のピクセルと正方形のピクセル空間が含まれています。

  • SICD - これらのプロダクトは、スラント レンジの Single Look Complex (SLC) 画像です。 SLC 画像は複素数値の配列として格納されます。 各ピクセルの 1 つの複素数値は、反射した後方散乱信号の振幅と位相を表しています。

処理テンプレート

利用できる処理テンプレートは次のとおりです。

  • Stripmap - Stripmap モードのデータのみが処理されます。

  • Sliding Spotlight - Sliding Spotlight モードのデータのみが処理されます。

  • Spotlight - Spotlight モードのデータのみが処理されます。

注意:

Capella Spotlight モードの SLC 製品と SICD 製品は PFA (Polar Format Algorithm) プロセッサーに切り替わりましたが、現在サポートされていません。 この移行は 2024 年 4 月頃に行われました。 バックプロジェクション法を使用して処理される SAR データは引き続きサポートされています。

次の偏波が使用できます。

  • HH - レーダー シグナルは、水平方向に送信され、水平方向に受信されます。

  • VV - レーダー シグナルは、垂直方向に送信され、垂直方向に受信されます。

ラスター プロダクトのサポート

ラスター プロダクトは Capella プロダクト ディレクトリーにあります。ここでは、.json ファイルがラスター プロダクト コンテナーを表します。

Capella ラスター プロダクト

.json ファイルを展開すると、利用可能なモードごとにラスター プロダクトが表示されます。 ラスター コンテナーとラスター プロダクトの両方を ArcGIS Pro に読み込めます。 Capella データには単偏波があるため、ラスター プロダクトは単一バンド ラスターとして読み込まれます。

Capella expanded

Capella の詳細は、Capella Space の Web サイトをご覧ください。

ICEYE

ICEYE は高解像度の SAR 商用超小型衛星コンステレーションです。 X バンド センサーが中心周波数 9.65 GHz (波長は約 3.1 cm) で運用されています。 衛星は Stripmap (SM)、Spotlight (SL)、Scan (SC) という 3 つのモードでデータを収集し、最大 1 メートルの解像度で 100 キロメートルの範囲まで到達します。 3 つのモードすべてに単偏波 (VV) プロダクトが含まれます。

偏波

バンド

波長 (cm)

VV

X

3.1

プロダクト タイプ

ICEYE GRD (Ground Range Detected) および SICD (Sensor Independent Complex Data) プロダクトがサポートされています。

  • GRD - これらのプロダクトは、マルチルック処理され、地球楕円体モデルを使用してグランド レンジに投影された画像です。 GRD 画像は実数値の配列として格納されます。 各ピクセルの値は、反射した後方散乱信号の振幅を表しています。 GRD プロダクトには、ほぼ正方形の解像度のピクセルと正方形のピクセル空間が含まれています。

  • SICD - これらのプロダクトは、スラント レンジの Single Look Complex (SLC) 画像です。 SLC 画像は複素数値の配列として格納されます。 各ピクセルの 1 つの複素数値は、反射した後方散乱信号の振幅と位相を表しています。

処理テンプレート

利用できる処理テンプレートは次のとおりです。

  • Scan - Scan モードのデータのみが処理されます。

  • Stripmap - Stripmap モードのデータのみが処理されます。

  • Spotlight Extended Area - Spotlight Extended Area モードのデータのみが処理されます。

  • Spotlight High - Spotlight High モードのデータのみが処理されます。

ICEYE プロダクトでは VV 偏波を使用できます。 この偏波では、レーダー シグナルは垂直方向に送信され、垂直方向に受信されます。

ラスター プロダクトのサポート

ラスター プロダクトは ICEYE プロダクト ディレクトリーにあります。ここでは、.xml ファイルがラスター プロダクト コンテナーを表します。

ICEYE ラスター プロダクト

.xml ファイルを展開すると、利用可能なモードごとにラスター プロダクトが表示されます。 ラスター コンテナーとラスター プロダクトの両方を ArcGIS Pro に読み込めます。 ICEYE データには単偏波があるため、ラスター プロダクトは単一バンドラスターとして読み込まれます。

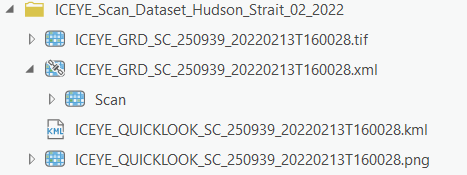

ICEYE expanded

ICEYE の詳細については、ICEYE の Web サイトをご参照ください。

NISAR

NISAR は、2 周波レーダー システムを使用する、NASA と ISRO の共同 SAR (合成開口レーダー) ミッションです。 L バンド センサーは 1.219 GHz 〜 1.296 GHz の範囲で動作し、周波数 A グループおよび周波数 B グループのデータを取得できるように搭載されています。 S バンド センサーが中心周波数 3.2 GHz (波長は約 9.4 cm) で運用されています。 衛星は SweepSAR モードでデータを収集し、最大 3 メートルの解像度で 240 キロメートルの範囲まで到達します。 SweepSAR モードでは、単偏波 (HH または VV)、二重偏波 (HH+HV または VV+VH)、コンパクト偏波 (RH+RV)、四重偏波 (HH+HV+VH+VV) プロダクトが提供されます。

偏波

バンド

波長 (cm)

HH

L と S

24 と 9.4

HV

L と S

24 と 9.4

VH

L と S

24 と 9.4

VV

L と S

24 と 9.4

RH

L と S

24 と 9.4

RV

L と S

24 と 9.4

次の偏波構成を使用できます。

  • HH - レーダー シグナルは、水平方向に送信され、水平方向に受信されます。

  • HV - レーダー シグナルは、水平方向に送信され、垂直方向に受信されます。

  • VH - レーダー シグナルは、垂直方向に送信され、水平方向に受信されます。

  • VV - レーダー シグナルは、垂直方向に送信され、垂直方向に受信されます。

  • RH - レーダー シグナルは、右円偏波で送信され、水平方向に受信されます。

  • RV - レーダー シグナルは、右円偏波で送信され、垂直方向に受信されます。

  • HH HV - 二重 HH+HV 偏波。

  • VV VH - 二重 VV+VH 偏波。

  • RH RV - 二重コンパクト偏波。

  • HH VV HV VH - 四重偏波。

プロダクト タイプ

GCOV (Geocoded Polarimetric Covariance) プロダクトがサポートされています。

  • GCOV - これらのプロダクトは、面積投影アルゴリズムを使用して、放射量分析によるテレイン補正が行われ、グランド レンジに投影された画像です。 このグランド レンジ投影は、事前定義された UTM (ユニバーサル横メルカトル) または極心平射図法システム グリッドのいずれかです。 GCOV プロダクトには、実数および複素数の共分散行列の項を表す複数の画像が含まれています。 共分散行列の対角項は実数値であり、各偏波のレーダー後方散乱の強度を表します。 共分散行列の相互共分散項は複素数値であり、異なる偏波間の相互共分散を記述します。 GCOV の処理モードによっては、相互共分散項が常に利用できるとは限りません。

以下の表は、NISAR GCOV プロダクトで利用可能な偏波の行列を示しています。

受信偏波
HH HV VH VV RH RV
送信
偏波
HH HHHH HHHV HHVH HHVV
HV HVHV HVVH HVVV
VH VHVH VHVV
VV VVVV
RH RHRH RHRV
RV RVRV

対角項 (HHHH、HVHV、VVVV、VHVH、RHRH、RVRV) は、レーダー後方散乱の強度を表します。 相互共分散項 (HHHV、HHVH、HHVV、HVVH、HVVV、VHVV、RHRV) は、異なる偏波間の強度と位相を表します。

処理テンプレート

GCOV プロダクトでは、次の処理テンプレートを利用できます。 相互共分散テンプレートは、四重偏波の GCOV プロダクトにのみ含まれます。

  • 周波数 A レーダー後方散乱 - 周波数 A からの共分散行列の対角項のみが追加されます。

  • 周波数 A 相互共分散 - 周波数 A からの共分散行列の相互共分散項のみが追加されます。

  • 周波数 B レーダー後方散乱 - 周波数 B からの共分散行列の対角項のみが追加されます。

  • 周波数 B 相互共分散 - 周波数 B からの共分散行列の相互共分散項のみが追加されます。

ラスター プロダクトのサポート

ラスター プロダクトは NISAR プロダクト ディレクトリーにあります。ここでは、.h5 ファイルがラスター プロダクト コンテナーを表します。

NISAR GCOV H5 コンテナー

.h5 ファイルを展開すると、データの周波数タイプごとにラスター プロダクトが表示され、ArcGIS Pro に読み込むことができます。 利用可能な偏波はラスター プロダクトでバンドとして表されます。

NISAR GCOV H5 テンプレート

NISAR の詳細については、NISAR の Web サイトをご参照ください。

PAZ

PAZ は Hisdesat が運用する SAR 商用衛星です。 太陽同期軌道上の X バンド SAR 衛星であり、中心周波数 9.65 GHz (波長は約 3.1 センチメートル) で運用されています。 衛星は 6 個のモードでデータを収集し、最大 25 メートルの解像度で 270 キロメートルの範囲まで到達します。 PAZ の各モードは、単偏波 (HH または VV) 、二重偏波 (HH+HV、VV+VH、HH+VV) を提供しています。

偏波

バンド

波長 (cm)

HH

X

3.1

VV

X

3.1

HV

X

3.1

VH

X

3.1

プロダクト タイプ

MGD (Multilook Ground Range Detected) プロダクトがサポートされています。

  • MGD - これらのプロダクトは、マルチルック処理され、WGS84 楕円体モデルと一定の平均テレイン高度パラメーターを使用してグランド レンジに投影された画像です。 MGD 画像は実数値の配列として格納されます。 各ピクセルの値は、反射した後方散乱信号の振幅を表しています。 MGD プロダクトには、ほぼ正方形の解像度のピクセルと正方形のピクセル空間が含まれています。

処理テンプレート

利用できる処理テンプレートは次のとおりです。

  • StripMap モード (SM) - StripMap モードのデータのみが処理されます。

  • Spotlight モード (SL) - Spotlight モードのデータのみが処理されます。

  • High Resolution Spotlight モード (HS) - High Resolution Spotlight モードのデータのみが処理されます。

  • Staring Spotlight モード (ST) - Staring Spotlight モードのデータのみが処理されます。

  • ScanSAR モード (SC) - ScanSAR モードのデータのみが処理されます。

PAZ プロダクトでは、次の偏波が使用できます。

  • HH - レーダー シグナルは、水平方向に送信され、水平方向に受信されます。

  • VV - レーダー シグナルは、垂直方向に送信され、垂直方向に受信されます。

  • HV - レーダー シグナルは、水平方向に送信され、垂直方向に受信されます。

  • VH - レーダー シグナルは、垂直方向に送信され、水平方向に受信されます。

  • HH HV - 二重 HH+HV 偏波。

  • VV VH - 二重 VV+VH 偏波。

注意:

PAZ の二重偏光は、SM (Stripmap)、SL (Spotlight)、HS (High Resolution Spotlight) モードのみで使用できます。

ラスター プロダクトのサポート

ラスター プロダクトは PAZ データセット ディレクトリーにあります。ここでは、.xml ファイルがラスター プロダクト コンテナーを表します。

PAZ ラスター プロダクト コンテナー

.xml ファイルを展開すると、モードごとにラスター プロダクトが表示されます。 ラスター コンテナーとラスター プロダクトの両方を ArcGIS Pro に読み込めます。 利用可能な偏波はラスター プロダクトでバンドとして表されます。

PAZ expanded

PAZ の詳細については、「Hisdesat」の Web サイトをご覧ください。

RADARSAT-2

RADARSAT-2 は MDA と Canadian Space Agency (CSA) の共同 SAR ミッションです。 太陽同期軌道上の C バンド SAR 衛星であり、中心周波数 5.404 GHz (波長は約 5.547 センチメートル) で運用されています。 衛星は 20 個のモードでデータを収集し、最大 1 メートルの解像度で 530 キロメートルの範囲まで到達します。 RADARSAT-2 のさまざまなモードが単偏波 (HH または VV)、二重偏波 (HH+HV または VV+VH)、四重偏波 (HH+VV+HV+VH) のオプションに対応しています。

偏波

バンド

波長 (cm)

HH

C

5.5

VV

C

5.5

HV

C

5.5

VH

C

5.5

プロダクト タイプ

RADARSAT-2 SAR Georeferenced Extra (SGX)、SAR Georeferenced Fine (SGF)、ScanSAR Narrow Beam (SCN)、ScanSAR Wide Beam (SCW)、ScanSAR Fine (SCF)、ScanSAR Sample (SCS)、Single Look Complex (SLC) プロダクトがサポートされています。

  • SGX、SGF、SCN、SCW、SCF、SCS - これらのプロダクトは、マルチルック処理され、地球楕円体モデルを使用してグランド レンジに投影された画像です。 グランド レンジ画像は実数値の配列として格納されます。 各ピクセルの値は、反射した後方散乱信号の振幅を表しています。 グランド レンジ プロダクトには、ほぼ正方形の解像度のピクセルと正方形のピクセル空間が含まれています。

  • SLC - これらのプロダクトは、スラント レンジの画像です。 SLC 画像は複素数値の配列として格納されます。 各ピクセルの 1 つの複素数値は、反射した後方散乱信号の振幅と位相を表しています。

処理テンプレート

利用できる処理テンプレートは次のとおりです。

  • Extra Fine - Extra Fine モードのデータのみが処理されます。

  • Fine - Fine モードのデータのみが処理されます。

  • Fine Quad Polarization - Fine Quad Polarization モードのデータのみが処理されます。

  • High Incidence - High Incidence モードのデータのみが処理されます。

  • Low Incidence - Low Incidence モードのデータのみが処理されます。

  • Multi-Look Fine - Multi-Look Fine モードのデータのみが処理されます。

  • ScanSAR Narrow - ScanSAR Narrow モードのデータのみが処理されます。

  • ScanSAR Wide - ScanSAR Wide モードのデータのみが処理されます。

  • SpotlightA - SpotlightA モードのデータのみが処理されます。

  • Standard - Standard モードのデータのみが処理されます。

  • Standard Quad polarization - Standard Quad polarization モードのデータのみが処理されます。

  • Ultrafine - Ultrafine モードのデータのみが処理されます。

  • Wide - Wide モードのデータのみが処理されます。

RADARSAT-2 プロダクトでは、次の偏波が使用できます。

  • HH - レーダー シグナルは、水平方向に送信され、水平方向に受信されます。

  • VV - レーダー シグナルは、垂直方向に送信され、垂直方向に受信されます。

  • HV - レーダー シグナルは、水平方向に送信され、垂直方向に受信されます。

  • VH - レーダー シグナルは、垂直方向に送信され、水平方向に受信されます。

  • HH HV - 二重 HH+HV 偏波。

  • VV VH - 二重 VV+VH 偏波。

  • HH VV HV VH - 四重偏波。

ラスター プロダクトのサポート

ラスター プロダクトは RADARSAT-2 プロダクト ディレクトリーにあります。ここでは、product.xml ファイルがラスター プロダクト コンテナーを表します。

RADARSAT-2 ラスター プロダクト

.xml ファイルを展開すると、利用可能なモードとタイプごとにラスター プロダクトが表示されます。 ラスター コンテナーとラスター プロダクトの両方を ArcGIS Pro に読み込めます。 利用可能な偏波はラスター プロダクトでバンドとして表されます。

RADARSAT-2 expanded

RADARSAT-2 の詳細については、MDA の Web サイトをご覧ください。

RCM (RADARSAT Constellation Mission)

RCM (RADARSAT Constellation Mission) は最新世代の CSA C バンド SAR 衛星コンステレーションです。 地球低軌道に等間隔で配置される 3 つの同一衛星で構成され、中心周波数 5.404 GHz (波長は約 5.547 センチメートル) で運用されています。 衛星は 12 個のモードでデータを収集し、最大 3 メートルの解像度で 500 キロメートルの範囲まで到達します。 RCM のさまざまなモードが単偏波 (HH または VV)、二重偏波 (HH+HV または VV+VH または HH+VV)、四重偏波 (HH+VV+HV+VH)、小型偏波 (CH+CV) のオプションに対応しています。

偏波

バンド

波長 (cm)

HH

C

5.5

VV

C

5.5

HV

C

5.5

VH

C

5.5

CH

C

5.5

CV

C

5.5

プロダクト タイプ

RCM Ground Range Detected (GRD) プロダクト (GeoTIFF または NITF 形式) および Single Look Complex (SLC) プロダクトがサポートされています。

処理テンプレート

利用できる処理テンプレートは次のとおりです。

  • Low Resolution 100m - Low Resolution 100m モードのデータのみが処理されます。

  • Medium Resolution 50m - Medium Resolution 50m (High Incidence と High PRF を含む) モードのデータのみが処理されます。

  • Medium Resolution 30m - Medium Resolution 30m モードのデータのみが処理されます。

  • Medium Resolution 16m - Medium Resolution 16m モードのデータのみが処理されます。

  • High Resolution 5m - High Resolution 5m モードのデータのみが処理されます。

  • Very High Resolution 3m - Very High Resolution 3m モードのデータのみが処理されます。

  • Low Noise - Low Noise モードのデータのみが処理されます。

  • Ship Detection - Ship Detection モードのデータのみが処理されます。

  • Spotlight - Spotlight モードのデータのみが処理されます。

  • Quad-polarization - Quad-polarization モードのデータのみが処理されます。

SLC プロダクトでは、ScanSAR モードは現在サポートされていないので、ご注意ください。 以下の非 ScanSAR モードがサポートされています。

  • Spotlight

  • Very High Resolution 3m

  • High Resolution 5m

  • Medium Resolution 16m

  • Quad-polarization

RCM プロダクトでは、次の偏波が使用できます。

  • HH - レーダー シグナルは、水平方向に送信され、水平方向に受信されます。

  • VV - レーダー シグナルは、垂直方向に送信され、垂直方向に受信されます。

  • HV - レーダー シグナルは、水平方向に送信され、垂直方向に受信されます。

  • VH - レーダー シグナルは、垂直方向に送信され、水平方向に受信されます。

  • CH - レーダー シグナルは、環状に送信され、水平方向に受信されます。

  • CV - レーダー シグナルは、環状に送信され、垂直方向に受信されます。

  • HH HV - 二重 HH+HV 偏波。

  • VV VH - 二重 VV+VH 偏波。

  • HH VV - 二重 HH+VV 偏波。

  • CH CV - 二重小型偏波。

  • HH VV HV VH - 四重偏波。

RCM の各モードが異なる入射角範囲で定義された複数のビームでデータを取得します。 各ビームには、画像取得構成に基づいてビーム ニーモニックと呼ばれる固有の名前があります。 対象の処理テンプレートと偏波タイプの RCM ラスター タイプ プロパティ ページでニーモニックを使用して、対象のビームを選択できます。

ラスター プロダクトのサポート

ラスター プロダクトは RCM データセット ディレクトリーにあります。ここでは、manifest.safe ファイルがラスター プロダクト コンテナーを表します。

RCM ラスター プロダクト

manifest.safe ファイルを展開すると、モードごとにラスター プロダクトが表示されます。 ラスター コンテナーとラスター プロダクトの両方を ArcGIS Pro に読み込めます。 利用可能な偏波はラスター プロダクトでバンドとして表されます。

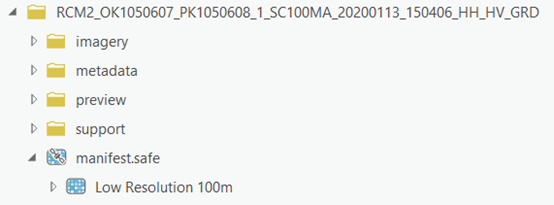

RCM expanded

RCM コンステレーションの詳細については、Canadian Space Agency の Web サイトをご参照ください。

Sentinel-1

Sentinel-1 は、ESA (European Space Agency) の C-band SAR 衛星コンステレーションで、4 つの極軌道衛星 (Sentinel-1A、Sentinel-1B、Sentinel-1C、Sentinel-1D) で構成されています。 いずれも中心周波数は 5.405 GHz (波長は約 5.547 cm) で運用されています。 衛星は Stripmap (SM)、Interferometric Wide Swath (IW)、Extra-Wide Swath (EW)、Wave (WV) という 4 つのモードでデータを収集し、最大 5 メートルの解像度で 400 キロメートルの範囲まで到達します。 SM、IW、EW モードでは、単偏波 (HH または VV) と二重偏波 (HH+HV または VV+VH) を選択できますが、WV モードでは単偏波 (HH または VV) のみを選択できます。

偏波

バンド

波長 (cm)

HH

C

5.5

VV

C

5.5

HV

C

5.5

VH

C

5.5

プロダクト タイプ

Sentinel-1 GRD (Ground Range Detected) および SLC (Single Look Complex) プロダクトがサポートされています。

  • GRD - これらのプロダクトは、マルチルック処理され、地球楕円体モデルを使用してグランド レンジに投影された画像です。 GRD 画像は実数値の配列として格納されます。 各ピクセルの値は、反射した後方散乱信号の振幅を表しています。 GRD プロダクトには、ほぼ正方形の解像度のセルと正方形のピクセル空間が含まれています。

  • SLC - これらのプロダクトは、スラント レンジの画像です。 SLC 画像は複素数値の配列として格納されます。 各ピクセルの 1 つの複素数値は、反射した後方散乱信号の振幅と位相を表しています。

処理テンプレート

現在、Sentinel-1 ラスター タイプは、IW、SM、EW モードの以下のレベル 1 プロダクトのみをサポートしています。

  • All Swaths - データのすべてのモードが追加されます。 これはデフォルトのテンプレートで、基本的なビジュアライゼーションに使用されます。

  • EW - EW のデータのみが処理されます。

  • EW1-EW5 - EW サブスワス データ 1 ~ 5 のみがそれぞれ処理されます。

  • IW - IW のデータのみが処理されます。

  • IW1 - IW サブスワス 1 データのみが処理されます。

  • IW2 - IW サブスワス 2 データのみが処理されます。

  • IW3 - IW サブスワス 3 データのみが処理されます。

  • S1-S6 - SM モード スワス データ 1 ~ 6 のみがそれぞれ処理されます。

Sentinel-1 プロダクトでは、次の偏波が使用できます。

  • HH - レーダー シグナルは、水平方向に送信され、水平方向に受信されます。

  • VV - レーダー シグナルは、垂直方向に送信され、垂直方向に受信されます。

  • HV - レーダー シグナルは、水平方向に送信され、垂直方向に受信されます。

  • VH - レーダー シグナルは、垂直方向に送信され、水平方向に受信されます。

  • HH HV - 二重 HH+HV 偏波。

  • VV VH - 二重 VV+VH 偏波。

ラスター プロダクトのサポート

ラスター プロダクトは .SAFE ディレクトリーにあります。ここでは、manifest.safe ファイルがラスター プロダクト コンテナーを表します。 manifest.safe ファイルを展開すると、モードごとにラスター プロダクトが表示されます。 ラスター コンテナーとラスター プロダクトの両方を ArcGIS Pro に読み込めます。 利用可能な偏波はラスター プロダクトでバンドとして表されます。

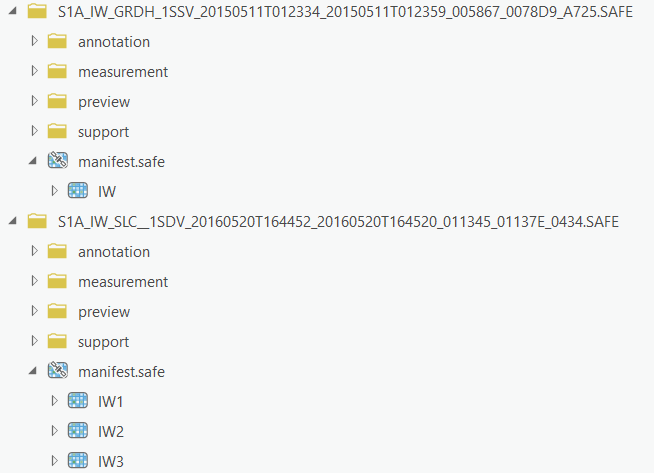

Sentinel-1

Sentinel-1 の詳細については、European Space Agency の Web サイトをご参照ください。
