3DTV 3D Vision キットの設定

以下の手順では、ArcGIS Pro のステレオ マッピング向けに 3DTV アクティブ シャッター IR (InfraRed) 3D Vision キットを設定する方法について説明します。 これらの手順は、Windows 10 オペレーティング システムに基づきます。

要件と前提条件

次のハードウェア、ソフトウェア、デバイスが必要です。

• インストールされライセンス認証された ArcGIS Pro (Standard) 2.4 以降

• 有効化された ArcGIS Image Analyst エクステンション

• コンピューター システムに接続された、120Hz の最小リフレッシュ レートをサポートする 3D ステレオスコピック モニター

• ステレオ表示をサポートし、ブラケットを使用して 3 ピン ミニ DIN 接続が組み込まれているまたは接続されている Quadro グラフィックス カードを搭載したデスクトップ コンピューター。

  手順については、「 ステレオ表示マッピングのための NVIDIA Quadro GPU と 3D モニターの設定 」をご参照ください。

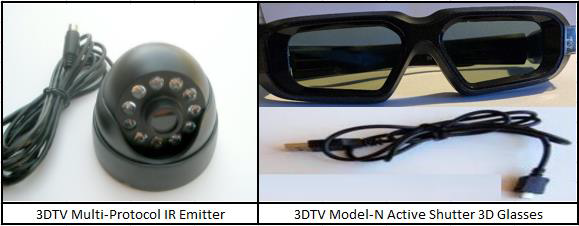

• 3DTV Corp Generation 2 (Gen 2) マルチプロトコル IR エミッター

• 3DTV Corp Model-N 3D グラス

次の手順を開始する前に、3DTV 3D Model-N RF 3D グラスに付属の USB ケーブルを使用して 3D グラスを充電します。

3DTV ステレオ表示コンポーネントの設定と構成

3DTV Corp アクティブ シャッター IR 3D Vision キットを構成および設定するには、以下の手順に従います。

1. コンピューターの電源がオフになっていることを確認します。

2. コンピューターの背面にあるグラフィックス カードのミニピン ポートに Gen 2 IR エミッターを接続します。

3. ステレオ表示をサポートするディスプレイ ケーブルとデュアル リンク DVI-D ケーブルを使用して、モニターが CPU に接続されていることを確認します。

4. コンピューターとモニターの電源を入れます。

   コンピューターの電源がオンになり、グラフィックス カードから 3D 信号が受信されていると、Gen 2 IR エミッターの中央の赤色灯によって、電力が供給されていることがわかります。

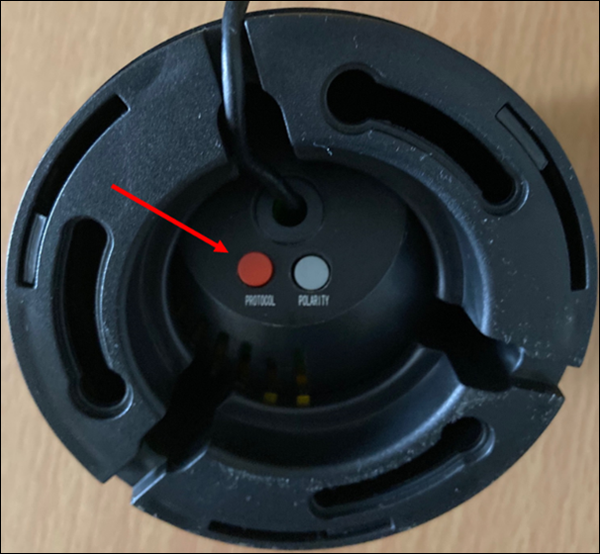

5. エミッターの下側にあるプロトコル ボタンを 1 回押すと、LED の色が赤色からオレンジ色に変わります。

   これにより、エミッターと Model-N 3D グラスが同期されます。



6. グラス アーム上部のスイッチを使用して、Model-N 3D グラスの電源をオンにします。

   ステレオ表示のために ArcGIS Pro を有効化したら、グラスとエミッターを使用する準備は完了です。

ArcGIS Pro でのステレオ表示の有効化

ArcGIS Pro でステレオ表示を有効にするには、使用するステレオ ハードウェアのタイプに応じて適切なステレオ モードを有効にします。

1. ArcGIS Pro を起動します。

2. [プロジェクト] タブをクリックしてから [オプション] をクリックします。

3. [オプション] ダイアログ ボックスで、 [表示] タブをクリックします。

4. [ステレオ表示モード] で、 [3D シャッター グラス] を選択します。

5. [OK] をクリックします。

   プロジェクトが再起動し、新しい設定が有効になります。 これで、コンピューター システム、3D Vision キット、ArcGIS Pro を 3D ステレオ表示モードで操作する準備ができました。
