スペクトルシグネチャービューアーとスペクトルシグネチャーウィンドウの操作

スペクトルシグネチャービューアー と スペクトルシグネチャーウィンドウ は、画像およびスペクトルライブラリーファイルからスペクトルシグネチャーを表示、収集、保存するために使用されます。その機能により、次のことを行えます。

ポイント位置を入力してピクセルのスペクトルシグネチャーを収集するか、ポリゴンジオメトリーを入力してジオメトリー内のすべてのピクセルの平均スペクトルを計算し、画像からスペクトルシグネチャーを収集します。
スペクトルシグネチャーを対話形式で探索し、スペクトルシグネチャーに基づいて画像内の特定の吸収フィーチャを強調するためにレイヤーの RGB バンドを調整します。
スペクトルライブラリーファイルを開いて、スペクトルシグネチャーを表示および編集します。
画像のスペクトルシグネチャーと、スペクトルライブラリーのスペクトルライブラリーを 1 つのビューアーで比較します。
編集したスペクトルシグネチャーを Esri スペクトルライブラリーファイル (.esl) として保存します。

スペクトルシグネチャービューアー

スペクトルシグネチャービューアーは画像タブの スペクトル解析 ドロップダウンリストから作成できます。 新しいスペクトルシグネチャービューアー をクリックします。

スペクトルシグネチャービューアー

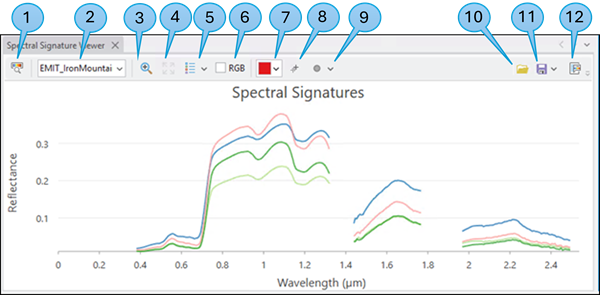

スペクトルシグネチャービューアー の機能を以下に示します。


吹出し番号	説明
1	スペクトルライブラリーブラウザーを開くボタン。
2	マルチバンドラスターレイヤーを選択します。
3	ズームモード。
4	ナビゲーションをリセットします。
5	凡例をオンおよびオフにします。
6	RGB ハンドルをオンにし、RGB ディスプレイのバンドを調整します。
7	次のスペクトルシグネチャーを描画するためのカラーピッカー。
8	スペクトルプロファイルのライブ更新 (ジオメトリーがポイントの場合のみ利用可能)。
9	選択したジオメトリータイプのスペクトル収集モードを有効化および無効化するツール。ポイント (ピクセル) またはエリアを収集します。
10	スペクトルライブラリーファイルを開きます。
11	保存または名前を付けて保存をクリックし、スペクトルシグネチャーを Esri スペクトルライブラリーファイル (`.esl`) に保存します。
12	スペクトルシグネチャーウィンドウを開きます。

注意:

スペクトルシグネチャービューアー には、スペクトルシグネチャーが含まれており、これにはビューアーで表示するためのメタデータ (色、凡例、軸タイトルなど) が含まれています。 スペクトルシグネチャービューアー は、スペクトルライブラリーブラウザー と組み合わせて使用します。 スペクトルライブラリーブラウザー ボタンをクリックすると、スペクトルシグネチャービューアー で選択したスペクトルシグネチャーが スペクトルライブラリーブラウザーを開く に表示されます。スペクトルシグネチャーを Esri スペクトルライブラリーファイル (.esl) として保存できます。ビューアーを保持するには、ビューアーが開いたときに ArcGIS Pro プロジェクトを保存します。

スペクトルシグネチャー パネルには、マテリアルのスペクトルがリストされます。リスト内のマテリアルのチェックボックスを有効にするとハイライト表示され、色が割り当てられ、スペクトルシグネチャープロファイルが プレビュー パネルに表示されます。

複数のマテリアルを選択して表示するには、キーボードの Ctrl キーを押しながら スペクトルシグネチャー リスト内でマテリアルをクリックします。選択した各マテリアルのスペクトルシグネチャーが、プレビュー パネルで色分けされて表示されます。

マテリアルの範囲を選択して表示するには、範囲を開始するマテリアルをクリックし、キーボードの Shift キーを押して、範囲を終了するマテリアルを スペクトルシグネチャー リストでクリックします。範囲内の各マテリアルのスペクトルシグネチャーが、プレビュー パネルで色分けされて表示されます。

スペクトルシグネチャーウィンドウ

スペクトルシグネチャービューアー から開いた スペクトルシグネチャーウィンドウ は、ビューアーのスペクトルシグネチャーの表示をさらに細かく制御できます。スペクトルシグネチャーの名前の編集、色の変更、ビューアーのテキストのカスタマイズ、Esri スペクトルライブラリーファイルへのエクスポートを行えます。

スペクトルシグネチャービューアー

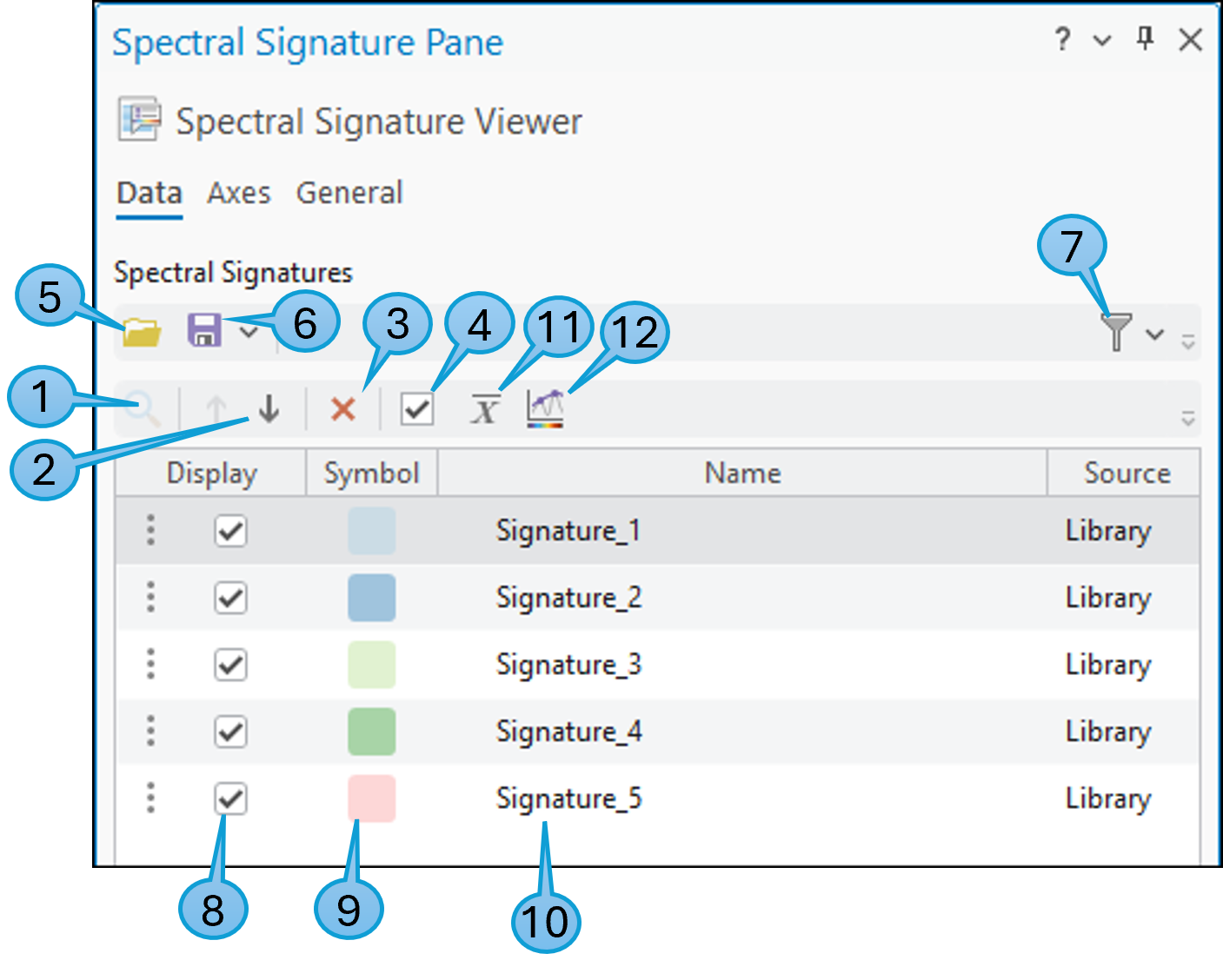

スペクトルシグネチャーウィンドウの機能を以下に示します。


吹出し番号	説明
1	マップ上でハイライト表示されたシグネチャーの位置にズームします。
2	ハイライト表示されたシグネチャーを上下に移動します。
3	ハイライト表示されたシグネチャーをライブラリーから削除します。
4	スペクトルビューアーチャート内のすべてのシグネチャーの表示を切り替えます。
5	スペクトルライブラリーファイルを開きます。
6	保存または名前を付けて保存をクリックし、スペクトルシグネチャーを Esri スペクトルライブラリーファイル (`.esl`) に保存します。
7	スペクトルシグネチャーをソースでフィルターします。
8	クリックすると、スペクトルシグネチャーのディスプレイがオンになります。
9	クリックすると、ディスプレイの色が変更されます。
10	スペクトルシグネチャーの名前。スペクトルシグネチャーの名前を変更するには、シグネチャー行をクリックし、名前をクリックして編集します。
11	ハイライト表示されたスペクトルシグネチャーの平均を計算してシグネチャーを作成します。
12	ハイライト表示されたシグネチャーの連続体を削除して、1 つ以上のシグネチャーを作成します。

画像からスペクトルシグネチャーを収集

画像のピクセルおよびオブジェクトのスペクトルシグネチャーを収集するには、次の手順を実行します。

画像をマップに追加します。

ハイパースペクトル画像を使用する場合は、ハイパースペクトルデータの追加 ダイアログボックスを使用するようにしてください。マップ タブの データの追加 ドロップダウンリストからアクセスできます。

注意:

スペクトルシグネチャービューアー を使用するには、画像には波長情報が含まれる必要があります。
スペクトルシグネチャービューアー を開きます。
1. 画像タブで スペクトル解析 ドロップダウンリストにアクセスし、新しいスペクトルシグネチャービューアー をクリックします。

  新しい スペクトルシグネチャービューアー インスタンスが作成されます。
イメージレイヤーを選択します。
スペクトルシグネチャーを収集するには、ジオメトリーツールを選択し、画像内の対象の位置をクリックします。

収集されたスペクトルシグネチャーがリストされ、シグネチャーがビューアーに表示されます。

注意:

ジオメトリーツールをオフにし、収集モードをオフにします。
必要に応じ、スペクトル収集モードのドロップダウンリストで ポイントによるライブ更新 ジオメトリーを選択すると、ポインターの動きとともにスペクトルシグネチャーを更新できます。
スペクトルシグネチャーウィンドウ を開き、スペクトルシグネチャーの名前と色を変更します。
保存をクリックし、シグネチャーを Esri スペクトルライブラリーファイルとして保存します。

注意:

スペクトルシグネチャーファイルには、これらのスペクトルを表示するために使用する色や、スペクトルを収集するために使用するジオメトリーは含まれません。これらのプロパティは、プロジェクト内で保持できます。

スペクトルライブラリーのスペクトルシグネチャーの表示と編集

スペクトルライブラリーのスペクトルシグネチャーを表示および編集するには、次の手順に従います。

スペクトルシグネチャービューアー を開きます。画像タブで スペクトル解析 ドロップダウンリストをクリックし、新しいスペクトルシグネチャービューアー を選択します。
スペクトルライブラリーを開く ボタンをクリックし、スペクトルライブラリーファイルを開きます。

ライブラリーファイルのスペクトルシグネチャーがビューアーに表示されます。
必要に応じ、次の手順を実行すると、USGS スペクトルライブラリーのスペクトルシグネチャーを追加できます。
1. スペクトルライブラリーブラウザー ボタンをクリックし、USGS ライブラリーフォルダーを開きます。
2. スペクトルライブラリーブラウザーで、対象のスペクトルシグネチャーを選択します。
3. 追加ボタンを使用し、スペクトルシグネチャービューアー に追加します。
スペクトルシグネチャーの削除と追加、およびスペクトルシグネチャーの名前と色の変更を行うには、スペクトルシグネチャーウィンドウ を開きます。
保存または 名前を付けて保存 をクリックし、編集したスペクトルシグネチャーを .esl ファイルとして保存します。

吸収特性に基づくマテリアルの調査

スペクトルシグネチャービューアー に表示されるスペクトルシグネチャーを解析し、マップの画像内にあるマテリアルとターゲットオブジェクトを識別できます。

まずマップに画像を追加し、スペクトルシグネチャービューアーの新しいインスタンスを作成します。

画像をマップに追加します。
対象の位置のシグネチャーシグネチャーを収集します。

既存の位置がフィーチャクラスとして存在する場合は、ジオメトリーツールの選択ツールを使用して、対象の位置を選択します。上記の スペクトルシグネチャービューアー の吹出し 6 をご参照ください。

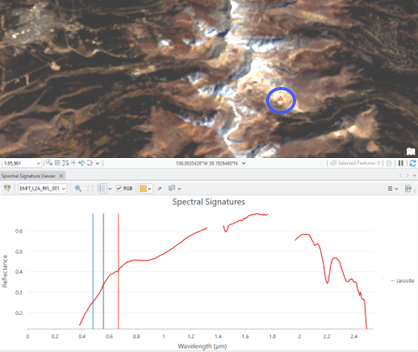

RGB ハンドルをオンにします。

3 つの RGB バーは、ディスプレイで使用するバンドを示します。この時点では、自然色のディスプレイです。 3 つの三角形のシンボル (図では、見やすいように青丸で囲まれています) は、ジャロサイト鉱物を含有することが知られている場所です。

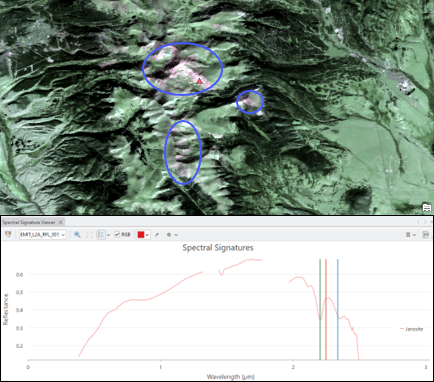

RGB ハンドルをスペクトルプロファイルの吸収セクションに移動します。

RGB 設定により、スペクトルシグネチャーで識別された同じ吸収特性を持つ画像内の領域がハイライト表示されます。
