ネットワーク データセット レイヤーのデータ リボン
ネットワーク データセット レイヤーに関連付けられた データ リボンは、ネットワーク データセット レイヤーのネットワーク エレメントや属性を調べたり、ネットワーク データセットのソース フィーチャをマップ表示に追加したり、新しいネットワーク解析レイヤーを作成したりするためのツールを提供します。
データ リボンは以下のツールで構成されています:
ネットワークの探索
ネットワーク解析
ネットワーク ソースの追加
これらのツールは、コンテンツ パネルでネットワーク データセット レイヤーを選択すると、データ リボン上で利用可能になります。
これらのツールは、ネットワーク解析レイヤーが コンテンツ パネルで選択された場合にも利用できます。
注意:
ネットワークの探索 ツールと ネットワーク ソースの追加 ツールは、選択したネットワーク データセット レイヤーまたは解析レイヤーのネットワーク データ ソースがファイル ジオデータベース、モバイル ジオデータベース、またはエンタープライズ ジオデータベースの場合にのみ使用できます。 これらのツールは、サービス ベースのネットワーク データ ソースでは使用できません。 しかしながら、ネットワーク解析 ドロップダウン メニューは、ネットワーク データ ソースに関係なく使用できます。
ネットワークの探索
ネットワークの探索 ツールを使用して、マップ上に表示されたネットワーク データセット レイヤーかネットワーク解析レイヤーが参照しているネットワーク エレメントとネットワーク データセットの属性を調査できます。 このツールは、以下の特定に役立ちます。
ソースの道路フィーチャに関連付けられているネットワーク エレメント
ネットワーク エレメントに隣接している他のネットワーク エレメント
ネットワーク エレメントの通過にかかるコスト
期待値を返すように、その属性が適切に構成されているかどうか
アクティブな移動モードの制限を受けているかどうか
ネットワーク解析
コンテンツ ウィンドウで選択したネットワーク解析レイヤーと同じネットワーク データ ソースを持つネットワーク解析レイヤーを追加できます。 ネットワーク データ ソースは、ファイル ジオデータベース、モバイル ジオデータベース、エンタープライズ ジオデータベース、またはサービス ベースのネットワーク データ ソースです。
ネットワーク解析 ドロップダウン メニューをクリックします。

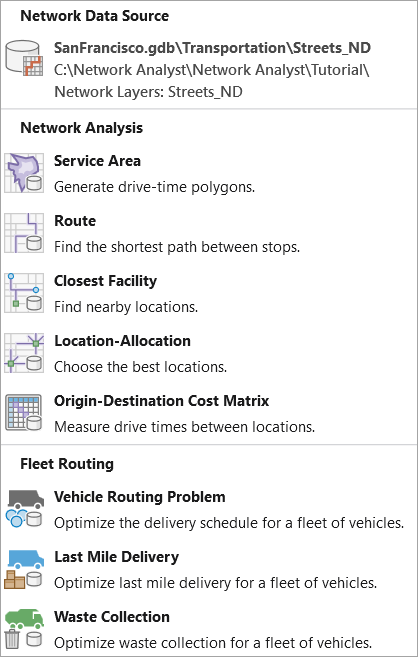

下の画像では、ファイル ジオデータベースに保存されたネットワーク データセットを基に、新しいネットワーク解析レイヤーが作成されます。
リストから、作成対象の適切なネットワーク解析レイヤーを選択します。
ネットワーク解析レイヤーは、コンテンツ ウィンドウに追加されます。
ネットワーク ソースの追加
ネットワーク ソースの追加 ボタンを使用すると、エッジ、ユーザー ジャンクション、システム ジャンクション、およびターンの、ネットワーク データセットのソース フィーチャ レイヤーを含むグループ レイヤーがマップに追加されます。
ネットワーク解析レイヤーまたはネットワーク データセット レイヤーが コンテンツ ウィンドウに表示されていることを確認して、いずれかをクリックします。
データ タブが表示されます。
ネットワーク ソースの追加 ボタンをクリックします。
ネットワーク データ ソース グループ レイヤーが コンテンツ ウィンドウに追加されます。
