クリップ関数

概要

定義された範囲に従い四角形を使用してラスターレイヤーをクリップするか、入力ポリゴンのフィーチャクラスの形状にラスターレイヤーをクリップします。クリップを定義する形状に、ラスターレイヤーの範囲やレイヤー内の一部分を含めることができます。

デフォルトのクリップ範囲には、マップ表示の範囲が使用されます。フィーチャクラスを使用して、ラスターレイヤー内のポリゴンの形状にクリップすることもできます。あるいは、X 座標と Y 座標の最小値と最大値を指定することもできます。

外側のクリップタイプを選択した場合、範囲外の画像が削除されます。内側のクリップタイプを選択した場合、範囲内の画像が削除されます。

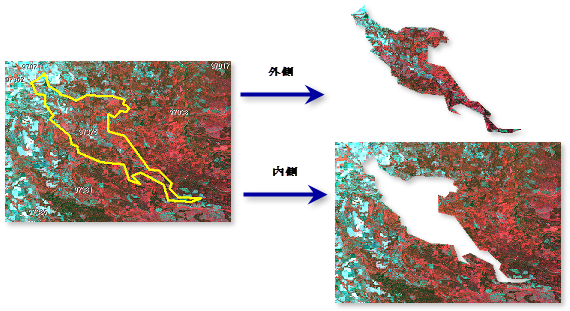

クリップ関数の例


パラメーター	説明
ラスター	入力ラスターレイヤー。
クリップタイプ	保持するエリアをクリップジオメトリーの内側または外側にするかを指定します。外側 - クリップ範囲の外側の画像が削除されます。内側 - クリップ範囲の内側の画像が削除されます。
クリップジオメトリー/ラスター	ポリゴンフィーチャ、または X および Y の最小座標と最大座標を使用して範囲を指定します。デフォルトの範囲は、マップ表示の範囲によって定義されます。
クリップジオメトリーに入力フィーチャを使用	このオプションを選択すると、指定したフィーチャクラスのジオメトリーに従ってデータがクリップされます。オフ - 関数は、四角形で指定されているクリップジオメトリーを使用します。これがデフォルトです。オン - 関数は、フィーチャクラスで定義されたクリップジオメトリーを使用します。
出力範囲	現在のクリップ範囲の X、Y 座標。現在のマップ範囲をキャプチャーボタンを押すと、アクティブなマップの表示範囲が使用されます。
