パーセル レイアウトの作成
パーセル ファブリックの単一のパーセルのパーセル レイアウト (タイトル マップ レイアウト) を作成するには、 [シーケンス パーセル フィーチャのエクスポート (Export Sequenced Parcel Features)] ジオプロセシング ツールを使用します。 このツールは、選択されたパーセルの各フィーチャを、パーセル レイアウトの作成に使用可能な個々のフィーチャクラスにエクスポートします。 パーセル フィーチャにラベル付けして時計回りの順序で集計できるように、エクスポートされたフィーチャクラスにフィールドがさらに追加されます。
パーセル フィーチャのすべての関連テーブルが個々のフィーチャクラスとともにエクスポートされます。 関連テーブルの例としては、フィーチャリンク アノテーションや「 アタッチメント 」があります。
パーセル レイアウト

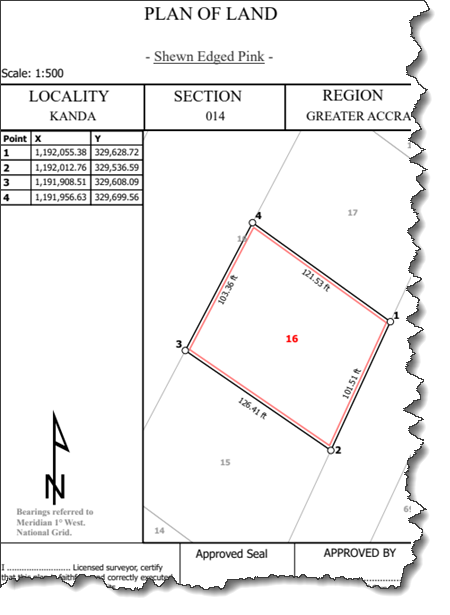

パーセル レイアウト (タイトル マップ レイアウト) は、ローカルな規制に従って記述される単一のパーセルの描写です。 パーセル レイアウト (タイトル マップ レイアウト) には以下を表示できます。
順番にラベル付けされたラインまたはコーナー ポイントから成る単一のパーセルのグラフィックス
所有者名
登録情報
パーセル識別番号
順番にラベル付けされた各ポイントの X、Y 座標をリストしたテーブル
順番にラベル付けされた各ラインのディメンションをリストしたテーブル
順番にラベル付けされた各曲線の曲線パラメーターをリストしたテーブル
パーセルからの接続線 (タイ)
パーセル レコードに関連する情報
フィーチャリンク アノテーションなど、パーセルに関連する情報
パーセル レイアウトを作成する際には、次の点を考慮してください。
パーセル レイアウトが作成された後、 [シーケンス パーセル フィーチャのエクスポート (Export Sequenced Parcel Features)] ツールを使用して、レイアウトで使用されているパーセル フィーチャをエクスポートして上書きすることができます。 別の場所にある別のパーセルによってレイアウトを更新できます。
単一のパーセル フィーチャの「 テーブルをレイアウト 」に 2 つ追加する場合、各テーブルに 1 つずつ、合計 2 つのレイヤーが必要です。 たとえば、曲線のテーブルと直線のテーブルを追加する場合、それぞれ直線と曲線をクエリする定義クエリを使用して、2 つのパーセル ライン フィーチャ レイヤーを追加する必要があります。
「 レイアウトを PDF にエクスポート 」できます。
ArcGIS Pro SDK または Python スクリプトを使用して、レイアウトの作成とエクスポートのプロセスをさらに自動化できます。
