ArcGIS Pro のテレインデータセット

テレインデータセットとは

テレインデータセットは、ジオデータベースにフィーチャとして格納された計測値から構築されるマルチ解像度の TIN ベースサーフェスです。テレインデータセットは一般に、LIDAR、ソナー、および写真測量標高点ソースから作成されます。テレインは、それらの構築に使用されたフィーチャとともに、ジオデータベースのフィーチャデータセットに格納されます。

テレインには参加するフィーチャクラスとルールがあります。テレインのデータソースとして機能する一般的なフィーチャクラスには以下のものがあります。

LiDAR やソナーなどのデータソースから作成された 3D 標高点のマルチポイントフィーチャクラス
ステレオ画像を使用して写真測量ワークステーション上で作成された 3D ポイントおよびラインフィーチャクラス
テレインデータセットの境界を定義するために使用される分析範囲境界

テレインデータセットのルールは、フィーチャがサーフェスの定義に使用される方法を制御します。たとえば、道路の舗装ラインのエッジを含むフィーチャクラスは、含まれるフィーチャがハードブレークラインとして使用されるというルールで関係することができます。これにより、サーフェスに線形の不連続性を作成するという望ましい効果が得られます。

また、ルールは、フィーチャクラスが縮尺範囲を通じて関係する方法も示します。舗装フィーチャのエッジが、中～大縮尺のサーフェス表現でのみ必要な場合は、ルールを使用して小規模での使用を除外すると、パフォーマンスが向上します。

ジオデータベースのテレインデータセットは元のフィーチャクラスを参照します。実際にはサーフェスをラスターや TIN として保存するわけではありません。むしろ、高速取得のためにデータを整理し、即座に TIN サーフェスを導出します。この整理には、データベースから特定の対象地域 (AOI) に必要な詳細レベル (LOD) のサーフェスを構築するために必要なデータのみを迅速に取得するために使用されるテレインピラミッドの作成が含まれます。適切なピラミッドレベルは現在の表示縮尺に応じて使用されます。または分析関数でユーザーが選択できるため、精度要件を満たすために適切なレベルの解像度が使用されます。

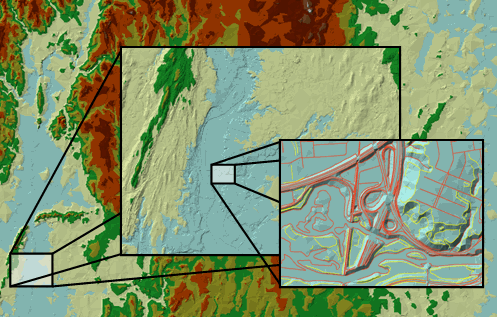

テレインデータセットの複数の解像度

テレインデータセットをサポートツールのコレクションと連動して使用すると、ベクターベースのサーフェス計測値の格納と管理が容易になると同時に、これらの計測値から派生したサーフェスを使用できるようになります。外部のソースからジオデータベースフィーチャクラスにデータを読み込むためのジオプロセシング関数が提供されています。編集およびジオデータベースツールは、経時的なデータの管理と更新のために使用されます。対話型の表示および検索ツールは、テレインサーフェスを探索および使用するための手段を提供します。 AOI と LOD に基づいてテレインから TIN とラスターを抽出できます。このツールスイートには、サーフェスの生成と使用のための包括的な手段が用意されています。

テレインデータセットでは、制限付きドローネ三角形分割法がサポートされています。
