ジオメトリのプロパティ

ジオメトリ プロパティには、選択したフィーチャの頂点の X、Y 座標値、 Z 値 、 M 値 (存在する場合) が含まれます。 これらは、スケッチ ジオメトリを編集または作成する [頂点の編集] ツール 、 [属性] ウィンドウ 、フィーチャ作図ツールなどのツールとともに、編集可能なテーブル形式で表示されます。

スケッチ ジオメトリの編集中にマップで頂点を選択すると、対応する行にスクロールし、テーブルでハイライト表示されます。 選択した頂点の数は、ジオメトリ プロパティのステータス バーに表示されます。

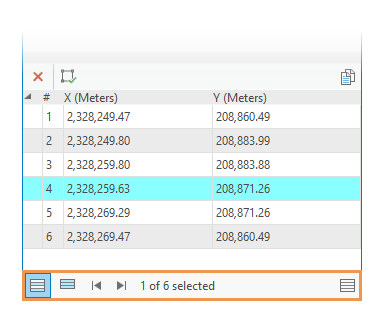

ステータス バー

ジオメトリ プロパティのステータス バーはテーブルの下部に表示され、次のコマンドを含んでいます。

すべての頂点を表示	すべての頂点を表示します。
選択した頂点を表示	選択した頂点のみを表示します。
最初に移動	最初の頂点をハイライト表示します。
最後に移動	最後の頂点をハイライト表示します。
選択解除	選択を解除します。

単位形式

X と Y 座標の単位は、 マップ表示単位 で表示されます。 これは、 [マップ プロパティ] ダイアログ ボックスで変更できます。 標高単位は、マップに割り当てられた鉛直座標系によって定義されます。 鉛直座標系が割り当てられていない場合、これらの単位は、XY 座標系によって定義される距離単位に基づきます。

シーンでは、Z 値の単位はマップ標高単位によって定義されます。

ツールバー

ジオメトリ プロパティ ツールバーは、テーブルの上部に表示されます。 使用可能なツールは、ジオメトリ プロパティをホストするツールと、そのツールが実行する編集のタイプによって異なります。

[頂点の編集] ツール と、スケッチ ジオメトリを作成する編集テンプレート ツールのツールバーには、次のコマンドが含まれています。

選択した頂点の削除	選択した行の頂点を削除します。 行をクリックすると、マップ内の頂点が点滅します。
Z 値の更新	選択したすべての頂点に、指定した Z 値を適用します。 このコマンドは、Z 値対応のフィーチャでのみ使用できます。
M 値の更新	選択した頂点に、指定した M 値を適用します。 このコマンドは、M 値対応のフィーチャでのみ使用できます。
完了	編集を終了し、フィーチャをデータ ソースにコミットします。 あるいは、 F2 キーを押します。
コピー	選択した行の座標値をクリップボードにコピーします。 クリップボード内の座標値は、ArcGIS Pro 内の他のエレメント (テキスト グラフィックスなど)、または他のアプリケーション (Microsoft Excel など) に貼り付けることができます。

[属性] ウィンドウ のツールバーは、次のデフォルト ツールとともに [ジオメトリ] タブに表示されます。

[移動] ツール	選択したフィーチャを移動します。
[頂点の編集] ツール	選択したフィーチャの頂点を編集します。
[形状変更] ツール	既存のラインやポリゴン フィーチャの形状を変更します。
[ジオメトリの置換] ツール	選択したポイント、ライン、ポリゴン フィーチャの形状全体を置き換えます。
[スプリット] ツール	ラインを描画するか、選択した入力フィーチャを使用して、ラインまたはポリゴン フィーチャを分割します。

注意:

単一のフィーチャが選択されている場合のみ、 [属性] ウィンドウで [ジオメトリ] タブを使用できます。

ショートカット メニュー

ジオメトリ プロパティのショートカット メニューには、選択した頂点を移動または編集するためのコマンドが含まれています。 すべての頂点が選択されている場合、単一の頂点を操作するコマンドは使用できません。

ショートカット メニューで使用できるコマンドは次のとおりです。

前に挿入	頂点の行の前のセグメントの中点に頂点を挿入します。
[後に挿入] 。	頂点の行の後のセグメントの中点に頂点を挿入します。
フラッシュ	選択した頂点をマップ内でフラッシュします。 あるいは、行をクリックします。
ズーム	マップで選択した頂点にズームします。 あるいは、左端のセルをダブルクリックします。
画面移動	マップで選択した頂点に画面移動します。
削除	頂点を削除します。

注意:

上記のコマンドに加え、コントロール ポイントが有効になっている場合、ショートカット メニューで [コントロール ポイントを頂点に変換] コマンドと [頂点をコントロール ポイントに変換] コマンドも使用できます。

詳細については、「 コントロール ポイントの有効化またはシンボルの変更オプション 」をご参照ください。
