トポロジー エッジの形状を変更

形状変更 ツール は、トポロジー編集がオンのとき、編集可能なレイヤーにあるフィーチャの選択されたトポロジー エッジの形状を変更します。 このツールは、フィーチャの修正 ウィンドウで使用できます。

トポロジー エッジの形状を変更するには、次の手順を完了します:

1. リボンの 編集 タブの 編集の管理 グループで、マップ トポロジー ドロップダウン矢印をクリックして マップ トポロジー を選択します。



   ヒント:

   トポロジー編集を、アクティブ マップでジオデータベース トポロジー ルールに関与しているレイヤーに限定するには、マップ トポロジー ドロップダウン リストに表示される ジオデータベース トポロジー ルールを選択します。

2. 編集の管理 グループの フィーチャ グループで、フィーチャの修正 をクリックします。

   フィーチャの修正 ウィンドウが表示されます。

3. 形状変更 ツール をクリックします。

   ツールを検索するには、形状変更 を展開するか、検索 テキスト ボックスに 形状変更 と入力します。

4. エッジ タブをクリックします。

   ヒント:

   フィーチャの上にポインターを置いたときだけトポロジー グラフを表示するには、表示スタイルを エレメント選択 に設定します。 詳細については、「マップ トポロジー オプションの構成」をご参照ください。

   トポロジー グラフがマップに表示されます。

5. 1 つ以上のエッジを選択 をクリックして、形状変更するエッジを選択します。

   選択されたエッジが、レイヤーごとに整理されて選択ビューに表示され、ポインターが描画カーソルに変化します。

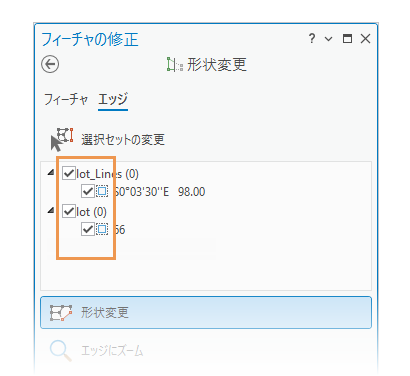

6. 選択ビューで、選択したエッジと、それらの元のレイヤーのチェックボックスを確認します。

   • レイヤーまたはエッジの編集を一時的に無効とし、選択セットに維持するには、対応するチェックボックスをオフにします。

   • 選択をオンまたはオフにするには、選択ボックスをクリックします。 または、選択したアイテムを右クリックし、選択解除 または このフィーチャのみを選択 をクリックします。



7. 既存のエッジ全体にわたって新しいシェープを描画します。

   この新しいシェープは、2 つ以上の場所でトポロジー エッジと交差または接触する必要があります。

8. 完了 をクリックするか、F2 を押して、変更内容を適用します。

   注意:

   新しいシェープがトポロジー関係に違反するなら、ウィンドウに 形状変更に失敗しました 通知 が表示され、編集はキャンセルされます。

   共有のトポロジー エッジが更新され、連続性が維持されます。
