特定のフィーチャにスナップ

[フィーチャにスナップ] は、ドロップダウンメニューから選択したスナップエージェントを使用してポインターをスナップします。この機能は、フィーチャジオメトリを作成する編集ツールで利用できます。この機能を使用すると、最も使用されているスナップエージェントにすぐにアクセスできるようになり、「スナップ」がオンの場合にアクティブに動作しているすべてのスナップエージェントがオーバーライドされます。

フィーチャジオメトリをアクティブに描画中にフィーチャをスナップするには、次の手順を実行します。

フィーチャ作図ツールがアクティブな場合は、スナップ先のフィーチャジオメトリを右クリックします。

編集ショートカットメニューが表示されます。

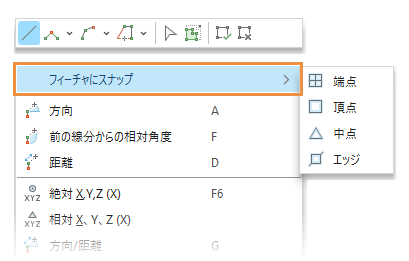

[フィーチャにスナップ] をクリックしてドロップダウンメニューを表示し、スナップエージェントをクリックします。

ポインターが「スナップ許容値」の範囲内にあるジオメトリエレメントのうち、選択したスナップエージェントに一致する最も近いエレメントにスナップします。
