チャートシンボル

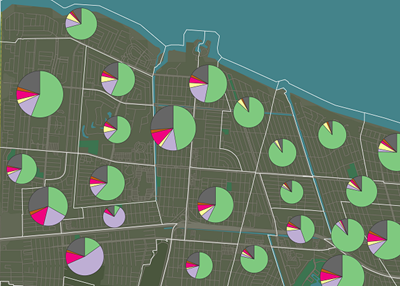

チャートは、データを表す統計情報グラフィックスの一種です。 ArcGIS Pro でグラフを多変量シンボルとして使用し、属性間の定量的な差異を表すことができます。また、グラフの各部分は、値セット全体に影響する属性値を表しています。チャートシンボルは、ポイント、ライン、またはポリゴンのフィーチャに使用できます。たとえば、パイチャートシンボルを使用し、都市の地区の民族構成を表すことができます。パイチャートの各セクションは、1 つの民族を構成しています。その後、各チャートシンボルを、地区の総人口に応じて比率を維持したままサイズ設定できます。

ヒント:

チャートシンボルは 2D マップで 30 以下のフィーチャをマッピングする場合に最も効果的です。 30 を超えるフィーチャが存在する場合、マップ上のパターンを判別するのが難しくなります。 30 を超えるフィーチャをマッピングする場合は、異なるタイプのシンボルの使用を検討してください。

注意:

チャートシンボルの描画は、ローカルシーンおよびグローバルシーンではサポートされていません。

チャートシンボルによるレイヤーの描画

チャートシンボルでレイヤーを描画するには、次の手順を行います。

コンテンツ ウィンドウでフィーチャレイヤーをクリックします。
フィーチャレイヤー タブの描画グループで、シンボル ドロップダウン矢印をクリックします。
数値分類でレイヤーをシンボル表示 にある チャート をクリックします。

シンボル ウィンドウが表示されます。
プライマリーシンボル タブで、チャートタイプ ドロップダウンメニューをクリックし、チャートタイプを選択します。
- バーチャート - 各フィーチャ属性は、垂直の列または水平のバーでシンボル表示されます。
- パイチャート - パイチャートの各フィーチャ属性は、パイチャートのセクションとして表されます。
- 積み上げチャート - 各フィーチャ属性が 1 つのバー上に積み上げられます。積み上げチャートシンボルは、カテゴリー別の量を表示するのに最適です。
フィールド テーブルで、チャートシンボルで視覚化する数値フィールドを選択します。ドロップダウンメニューを使用して、リストにフィールドを追加します。

注意:

チャートシンボルは、カスタム式の使用をサポートしていません。
必要に応じて、配色ドロップダウンメニューをクリックして、チャートシンボルの配色を選択します。

デフォルトでは、ランダムな配色が使用されます。リストでシンボルをダブルクリックして、そのプロパティを変更することもできます。たとえば、1 つのフィールドを除くすべてのフィールドで カラーエディター の透過表示設定を使用することで、チャートシンボルの属性を強調できます。

注意:

デフォルトでは、配色の色がすべてのシンボルクラスに適用されます。シンボルクラスのサブセットにのみ配色を適用するには、テーブルで強調表示することで対象のクラスを選択します (ラベル 列をクリックしながら、Shift か Ctrl を押したままシンボルクラスを選択します)。シンボルクラス行を選択した状態で、シンボル ウィンドウの上部にあるドロップダウンリストから配色を選択します。
バーチャートまたは積み上げチャートシンボルの場合、必要に応じて 正規化 メニューからフィールドを選択します。 全体の割合 を選択し、データ値を除算して比率を作成するか、Log を選択し、各値の対数に基づいてシンボル表示します。

データセットに有意な外れ値が含まれている場合は、これによって小さな範囲の値を生成できます。
背景シンボルパッチをクリックし、ポリゴンまたはラインフィーチャの背景の塗りつぶしを設定します。ギャラリーからシンボルを選択するか、プロパティ サブタブでその構造または外観を調整します。

必要に応じて、選択の解除 ボタンをクリックしてシンボルクラスの選択を解除します。

チャートフィールド設定の変更

チャートシンボルを使用すると、1 つのシンボルに複数のフィールドを表示できます。したがって、シンボルの複雑さを管理するために変更が必要になることがあります。さらに、一部のフィールドには、データのシンボル表示を改善するために効果的に処理する必要がある値が含まれます。たとえば、表示するには小さすぎるスライスを持つパイチャートシンボルをグループ化したり、負の値を含むデータをチャートシンボルから除外したりすることができます。

シンボル ウィンドウの プライマリーシンボル タブで、詳細メニューをクリックして、次のタスクを実行します。

除外する値の表示 をクリックして、除外する値のシンボルを管理します。条件式は、高度なシンボルオプション タブから設定、適用、および変更できます。
パイチャートシンボルの場合のみ、スライス閾値を使用 をクリックして、各パイチャートの閾値より小さいすべてのスライスを 1 つのスライスに結合するパイスライスを作成します。たとえば、スライス閾値が 5.0 パーセントの場合、パイチャート内にある 5.0% 未満のすべてのスライスが閾値スライスに追加されます。これは、パイチャートシンボルごとになし、1 つ、または複数のスライスになります。このオプションがアクティブな場合、フィールド テーブルから、スライス閾値 サブセクションの閾値、シンボル、およびラベルを変更できます。
パイチャートシンボルの場合のみ、無効な値を表示 をクリックして、データ内の空 (NULL)、ゼロ、または負の値を表すシンボルを選択します。このシンボルは、パイチャートシンボルに含まれるすべてのフィールドの値が無効の場合のみ描画されます。このオプションがアクティブな場合、フィールド テーブルから、その他の値 サブセクションのそのシンボルおよびラベルを変更できます。

上記のオプションをオフにするには、詳細ドロップダウンメニューをクリックして、そのオプションを再度クリックします。

フィールドを フィールド リストに追加した後、そのフィールドの順序を変更することもできます。 Shift を押しながらリスト内の 1 つ以上のフィールドをクリックして選択し、選択した値を上に移動 または 選択した値を下に移動 をクリックします。 詳細 > フィールドの順序の反転 の順にクリックして、フィールドの順序を切り替えたり、シンボルの順序の反転 をクリックして、フィールドシンボルに割り当てられた色を反転したりすることもできます。

リストから 1 つ以上のフィールドを削除するには、選択された値の削除 をクリックします。

チャートシンボルの変更

シンボル ウィンドウで、シンボルをクリックして、チャートシンボルの表示設定を変更します。ウィンドウの下半分にある拡張プロパティセクションで、チャートシンボルの全体的な外観を変更することもできます。引出し線の有効化と変更、アクセントバーの追加、チャート間隔の指定、およびチャートシンボルがオーバーラップした際のルールの管理を行うことができます。

チャートシンボルを使用してラインレイヤーとポリゴンレイヤーをシンボル表示するときには、すべてのレイヤーの上にチャートシンボルを描画 チェックボックスを使用して、マップの描画順序におけるチャートシンボルの位置を制御します。このオプションは、ポイントフィーチャをシンボル表示するときには使用できません。

このオプションをオンにすると、コンテンツ ウィンドウで指定したレイヤーの描画順序に関係なく、チャートシンボルがマップ内のすべてのレイヤー (アノテーションレイヤーを含む) の上に描画されます。ラベルのみがチャートシンボルの上に描画されます。
このオプションをオフにすると、このレイヤーは コンテンツ ウィンドウでレイヤーの配置によって指定された描画順序に従い、レイヤー内のポリゴンシンボルまたはラインシンボルの上にチャートシンボルが描画されます。この選択を行うと、マップ内のアノテーションレイヤーがチャートシンボルによって隠れることがなくなります。

チャートシンボルサイズの設定

データ内の 1 つ以上のフィールドを使用して、チャートシンボルのサイズを変更したり、すべてのチャートシンボルのサイズを固定したりできます。チャートシンボルのタイプに応じて、次の 表示設定 の設定を使用できます。


チャートタイプ	サイズオプション	Details
バーチャート	バーの幅	各バーチャートシンボルの幅を、指定したサイズに設定します。
	バーの最大長	すべてのフィールドの中で値が最大となるフィーチャのバーの長さを決定します。バーの最小の長さは常に 0 です。
	バーの間隔	バー間のスペースを設定します。 0 未満にできません。
パイチャート	サイズタイプ: 固定サイズ選択したフィールドの合計フィールド	パイチャートシンボルのサイズの設定方法を決定します。固定サイズは、すべてのパイチャートシンボルを同じサイズでマッピングします。選択したフィールドの合計は、パイチャートシンボルの各フィールドの値の合計を使用してサイズを決定します。フィールドは、フィールド値を使用してパイチャートシンボルのサイズを変化させます。属性テーブルからフィールドを選択するか、カスタム式を記述して、必要に応じて正規化手法を適用します。
	サイズ (固定サイズのみ)	各パイチャートシンボルの固定サイズを設定します。
	最小サイズ	すべてのフィールドの中で合計が最小となるパイチャートシンボルのサイズを決定します。
	最大サイズ (選択したフィールドの合計とフィールドのみ)	チェックを入れると、パイチャートシンボルの最大サイズが設定されます。単独フィールドの最大値、式、またはすべてのフィールド間の最大合計がこのサイズに設定されます。
積み上げチャート	長さのタイプ: 固定長選択したフィールドの合計	積み上げチャートシンボルの長さの設定方法を決定します。固定長は、すべての積み上げチャートシンボルを同じ長さにマッピングします。選択したフィールドの合計は、積み上げチャートシンボルの各フィールドの値の合計を使用してサイズを決定します。
	長さ (固定長のみ)	各積み上げチャートシンボルの長さを設定します。
	幅	各積み上げチャートシンボルの幅を設定します。

パイチャートシンボルおよび積み上げチャートシンボルの場合、設定された サイズタイプ に応じて、表示設定 見出しにある追加のプロパティを使用できます。

パイチャートシンボルで、サイズタイプ が フィールド または 選択したフィールドの合計 で設定されている場合、表示補償 チェックボックスをオンにします。これにより、円シンボルサイズが過小評価されることを考慮して、シンボルサイズを上方に調整する描画方法が使用されます。

詳細:

マップ上にある比例シンボルの円のサイズは、特にサイズ範囲の上限の近くで、マップユーザーが過小評価する傾向があります。表示補償では、James Flannery が定義したアルゴリズムを使用し、大きなシンボルが拡大され、この認識が補正されます。表示補償は、相対サイズの円グラフシンボル (単位が指定されていない比例サイズ) で、最大サイズ が指定されていない場合のみ使用できます。
チャートシンボルのアウトラインを追加するには、チャートアウトラインの表示 チェックボックスをオンにし、ギャラリーから目的の アウトラインシンボル を選択します。

引出し線の使用

引出し線は、マップ内のフィーチャをチャートシンボルに接続する線形グラフィックスです。フィーチャが密集しているエリアでは、引出し線を使用して、チャートシンボルが含まれるフィーチャを明確に示すことができます。背景やアクセントバーなどの他のシンボルをチャートシンボルに追加して、チャートシンボルとその引出し線をさらに強調することができます。デフォルトでは、チャートシンボルをフィーチャの重心に配置できない場合に、引出し線が描画されます。

シンボル ウィンドウで引出し線の外観と配置を変更する手順:

プライマリーシンボル タブで 引出し線 を展開します。
タイプ ドロップダウンメニューをクリックして、背景を選択します。これにより、背景吹出しで使用されるラインに類似した引出し線シンボルが作成されます (詳細は「一般的なテキストシンボル」をご参照ください)。
チャートシンボルのオーバーラップを防ぐには、チャートをオーバーラップさせない チェックボックスをオンにします。引出し線を使用する際、多くの場合で必要になります。

背景引出し線タイプを選択すると、引出し線シンボルにさらに変更を加えたり、整飾を追加したりできます。

背景シンボル - チャートシンボルの周囲に背景ポリゴンシンボルを描画します。シンボルの色、アウトライン色、アウトライン幅を指定するか、ギャラリーからシンボルを選択できます。
アクセントバーシンボル - チャートシンボルのエッジに対して接線方向にラインシンボル (バー) を描画します。アクセントバーの色と幅を指定するか、ギャラリーからシンボルを選択できます。
引出し線シンボル - 引出し線シンボルの色と幅を定義します。引出し線の色と幅を指定するか、ギャラリーからシンボルを選択できます。
引出し線スタイル - 7 つの引出し線スタイルからいずれかを選択します。このオプションによって、チャートシンボルからフィーチャへの引出し線の描画方法が制御されます。
引出し線許容値 - 引出し線のマップへの描画を許容する、チャートシンボルとフィーチャの中心との最短距離。
ギャップ - 引出し線とチャートシンボル間のギャップのサイズを定義します。
マージン - 引出し線とチャートシンボル間のスペースの上下左右のマージンを定義します。

チャートシンボルの表示オプションの設定

プライマリーシンボル タブの 表示オプション を展開して、チャートシンボルのその他の機能を使用できます。

方向 - チャートシンボルの相対方向または位置。
- バーチャートシンボルと積み上げチャートシンボルを水平方向または垂直方向に配置できます。ドロップダウンメニューをクリックしてバーを選択すると、バーを水平方向に設定できます。列を選択するとバーを垂直方向に設定できます。
- パイチャートシンボルの場合、時計回り 方向は、最初にシンボル表示されるフィールドを 90° でマークし、時計回りの方法でフィールドを表示します。 反時計回り は、最初のフィールドを 0° でマークし、反時計回りにフィールドを表示します。

  レガシー:

  ArcMap では、パイチャートシンボルの向きは地理 (時計回り) または数学 (反時計回り) のいずれかです。
3D で表示 - このチェックボックスをオンにすると、チャートシンボルが 3D で表示されるようになります。バースライダーを使用して、シンボルの傾斜 (パイチャートシンボルのみ) または幅を変更します。

注意:

パイチャートシンボルの傾斜設定は控えめに使用してください。パイチャートの後方にスライスの向きを設定すると、スライスは実際よりも小さく表示されるため、データのカートグラフィーの理解に影響する場合があります。

サイズの凡例の追加

マップおよびレイアウトで、コンテンツ ウィンドウに表示されるデフォルトの凡例は、チャートシンボルのプレビュー画像と、シンボルに含まれる各フィールドの個々のシンボルで構成されます。チャートシンボルを使用し、チャートシンボルのサイズまたは長さのタイプがフィールドまたは選択したフィールドの合計に設定されている場合、サイズの凡例も含めることができます。

シンボル ウィンドウの プライマリーシンボル タブにある 表示設定 を展開します。
凡例の表示 チェックボックスをオンにします。
必要に応じて、凡例の見出し、凡例のアウトライン色、凡例の引出し線の色 を調整します。

サイズ凡例は、小、中、大のチャートシンボルの相対値のみを示します。塗りつぶし色はなく、値は編集できません。最大チャートシンボルのサイズは、サイズタイププロパティによって異なります。

凡例の見出し 設定は、コンテンツ ウィンドウやレイアウトで使用される見出しのテキストを変更します。デフォルトでは、見出しはフィールド名と正規化フィールド名 (該当する場合) を共有します。テキストが入力されていない場合、見出しは削除されます。

凡例の書式設定の詳細
