コンパクト ミラー図法
説明

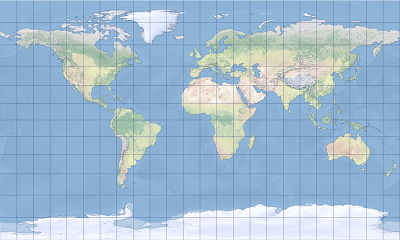

コンパクト ミラー図法は、折衷円筒図法です。 ミラー図法と比較して、極地域が圧縮されます。 コンパクト ミラー図法は、高さと幅の比率 (縦横比) が 0.6 のアスペクト適応円筒図法の特殊なケースです。
この図法は、2014 年に Bernhard Jenny、Bojan Šavrič、Tom Patterson によって導入されました。 ArcGIS Pro 1.2 以降と ArcGIS Desktop 10.4 以降で使用できます。
投影のプロパティ
次のサブセクションでは、コンパクト ミラー図法のプロパティについて説明します。
経緯線
コンパクト ミラー図法は円筒図法です。 子午線は等間隔の直線です。 緯線と両極は、子午線に垂直で赤道と同じ長さの直線です。 緯線の間隔は、赤道から離れるにつれて北緯および南緯 55° 前後になるまで感覚的に大きくなり、その後は極までほぼ一定になります。 経緯線は赤道と中央子午線に対して対称的です。 マップ全体の高さと幅の比率は 0.6 です。
歪み
コンパクト ミラー図法は正角でも正積でもありません。 一般に、形状、面積、距離、方向、角度には全体的に歪みが生じます。 歪みは赤道付近で最小限で、極に近づくにつれて大きくなります。 極地域は強調されますが、ミラー図法よりは小さく、パターソン図法よりは大きくなります。
使用法
コンパクト ミラー図法は、正確な面積を必要としない一般的な世界地図で主に使用されます。 この図法は、タイム ゾーンなど、緯度とともに変化する現象のマッピングに適しています。
制限事項
球面上でのみサポート 楕円体の場合、長半径が半径として使用されます。
パラメーター
コンパクト ミラー図法のパラメーターは次のとおりです:
東距
北距
中央子午線
ソース
Jenny, B., Šavrič, B. and Patterson, T. (2015). "A compromise aspect-adaptive cylindrical projection for world maps." International Journal of Geographical Information Science, 29 (6), p. 935-952. Doi: 10.1080/13658816.2014.997734
Patterson, T., Šavrič, B. and Jenny, B. (2014). "Introducing the Patterson cylindrical projection." Cartographic Perspectives, 78, p. 77-81. DOI: 10.14714/CP78.1270
