投射円筒図法
説明

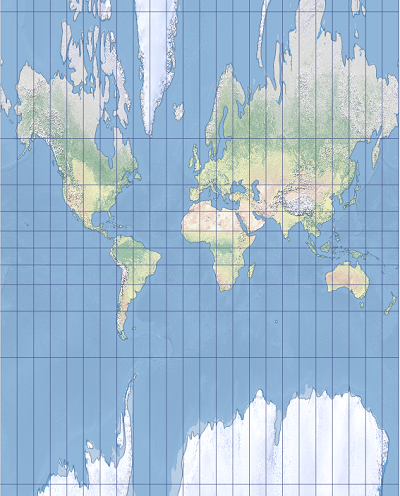

投射円筒図法は、指定の子午線の反対にある赤道上のポイントから正接 (正割) 円筒上に地球を投影することで、幾何学的に構築できる円筒図法です。 地球を中心から投影する心射円筒図法や単純な円筒図法は、この図法の特殊なケースです。
この図法は、ソビエト連邦の政治および物理マップの斜軸法で使用されました。 ArcGIS Pro 2.6 以降と ArcGIS Desktop 10.8.1 以降で使用できます。
投影のプロパティ
次のサブセクションでは、投射円筒図法のプロパティについて説明します。
経緯線
正軸では、子午線は等間隔の直線です。 緯線と両極は、子午線に対して垂直、かつ投影された赤道と同じ長さの直線です。 緯線の間隔は、赤道から極に向かって大きくなります。 投射比によっては、極をマップ上に表示することはできません。 経緯線は赤道と中央子午線に対して対称的です。
斜軸法では、中央子午線と 180 度経線は 3 本の垂直線として表示されます。1 本は投影図の中央、2 本は左端と右端です。 他の子午線およびすべての緯線は複素曲線になります。 マップの中心に最も近い極は、中央の垂直線上のポイントとして投影されます。 他の極は、投影図の左端と右端のポイントとして表示されます。 経緯線は中央の垂直線に対して対称的です。
投影図の中心に 1 つの極がある場合、反対の極は、投影図の左端と右端の中央に投影されます。 中央子午線と 180 度経線は、同じ 3 本の垂直線で表示されます。 中央子午線から 90° 離れた 2 本の子午線は、投影図の中心を通過する水平線として投影されます。 赤道は、投影図の中心とエッジの中間にある 2 本の垂直線として投影されます。 他の子午線および緯線は複素曲線になります。 経緯線は中央の垂直線と水平線に対して対称的です。
歪み
投射円筒図法は正角でも正積でもありません。 一般に、形状、面積、距離、方向、角度には全体的に歪みが生じます。 正軸の投影図は、縮尺が正しく、2 本の標準緯線に沿って歪みは生じません。 正軸では、基準緯線から離れるにつれて歪みが大きくなり、極地では激しくなります。 任意の緯度上で、歪みの値は一定です。 他の軸では、縮尺が正確な直線が 2 本あり、中央の水平線の両側で同じ距離にあります。 歪みのパターンは 2 本のラインの周辺で正軸の場合と同じです。
使用法
正軸におけるこの図法のバリアントは、正確な面積を必要とせず、経度に伴って現象が変化する一般的な世界地図に使用できますが、極地の歪みが激しいため、使用は推奨されません。 この図法の斜軸のバリアントが、ソビエト連邦の政治および物理マップで使用されました。
制限事項
投射円筒図法は球体でのみサポートされます。 楕円体の場合、長半径が半径として使用されます。 楕円体を使用する場合、一部の歪みのプロパティは維持されません。 投射比によっては、極地域や斜軸極に近いエリアをマップ上に表示することはできません。
パラメーター
投射円筒図法のパラメーターは次のとおりです:
東距
北距
中央子午線
擬標準緯線 1
原点の緯度
投射比。これは、地球の中心からの赤道面上の投射点の距離を半径で割った値を表しています。
特定のパラメーターを使用するケース
投射比 パラメーターが 0 に設定されている場合、得られる図法は、球体または回転楕円の中心に投射点がある心射円筒図法になります。 ブラウン図法とゴール平射図法を作成するには、投射比を 1 に設定し、擬標準緯線を 0° および 45° に設定します。
ソース
Bugayevskiy, L. M. and Snyder, J. P. (1995). Map Projections: A Reference Manual. London: Taylor & Francis.
Snyder, J. P. (1993). Flattening the Earth. Two Thousand Years of Map Projections. Chicago and London: University of Chicago Press.
Snyder, J. P. and Voxland, P. M. (1989). An Album of Map Projections. U.S. Geological Survey Professional Paper 1453. Washington, DC: United States Government Printing Office.
