ラベルによるフィーチャのオーバーランを許可
ラベルがポリゴン内に収まらないか、ラインよりも長い場合、ラベルは配置されません。 ラベル オーバーラン パラメーターを使用すると、Maplex ラベル エンジンはフィーチャを超える空きスペースを使用してラベルを配置できます。
ポリゴン フィーチャのオーバーラン
ほとんどのポリゴン ラベル配置スタイルでは、Maplex ラベル エンジンはポリゴン内にラベルを配置しようとします。 ラベルがポリゴンよりも大きい場合、そのラベルはマップ上に配置されません。 最大 オーバーラン制限を指定すると、Maplex ラベル エンジンはポリゴンの境界外にある空きスペースを使用してラベルを配置できます。
不均整のオーバーラン - 不均整のオーバーランを許可 チェックボックスをオンにすることで、オーバーラン配置を設定し、フィーチャ ウェイトが低い隣接するポリゴンを検索してラベルを配置できます。 これは、海岸線上の小さな国にラベル付けする場合に便利です。 水域ポリゴンのウェイトは低いため、国のラベルは隣接する国ではなく水域ポリゴンを超過します。

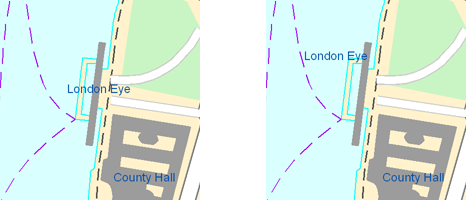

以下の図は、オーバーラン パラメーターを設定してラベリングされた London Eye 観覧車を示しています。 左側の画像は、最大 オーバーラン距離が指定され、ラベルはポリゴンの中央に、ポリゴン境界で均等に配置されています。 右側の図は、不均整のオーバーランを許可 オプションが使用されていることを示しています。 建物、土地利用、道路の各フィーチャのフィーチャ ウェイトが設定されているため、ラベルはウェイトのない水域上に配置されています。
ライン フィーチャのオーバーラン
Maplex ラベル エンジンは、ラインのラベルを配置するときは常に、ラインの始点と終点の間にラベルを配置しようとします。 ラベルがライン フィーチャよりも長い場合、そのラベルはマップ上に配置されない可能性があります。 最大 オーバーラン距離を指定すると、ラインの端をはみ出してラベリングできます。
以下の図では、Whispering Pines Lane ラベルがそのフィーチャ内に収まっていません。 最大 オーバーラン距離が設定されているため、Maplex ラベル エンジンでは、フィーチャの長さを超えてラベリングできます。
Maplex ラベル エンジンが有効化されていることを確認します。
ラベル別にリスト で コンテンツ ウィンドウの表示を利用すると、非常に効果的です。 ラベル別にリスト タブ
をクリックします。コンテンツ ウィンドウでラベル クラスを選択して、ラベリング タブをクリックします。
ラベリング タブの ラベルの配置 グループで ラベル配置プロパティ
をクリックします。ラベリング ウィンドウで 位置 をクリックして 調整ルール タブ
をクリックします。オーバーラン を展開します。
最大 距離と計測単位 (マップ単位またはページ単位 - ミリメートル、インチ、またはポイント) を指定します。
ポリゴン フィーチャをラベリングする場合は、必要に応じて、不均整のオーバーランを許可 オプションをオンにします。
