吹出しのアンカー位置の設定

吹出し付きのテキストシンボルでポリゴンフィーチャにラベルを付ける場合は、Maplex ラベルエンジンを使用して、吹出しシンボルのアンカー位置を設定できます。吹出しをフィーチャにスナップするアンカー位置オプションは、以下のとおりです:

地理的中心

アンカーをポリゴンの中心に配置できない場合は、ラベルのアウトライン上の最も近いポイントに配置します。ポリゴンの地理的中心は、そのポリゴンの重力中心です。この中心は必ずしもフィーチャ内にあるとは限らず、フィーチャ内にない場合、アンカー位置はフィーチャのアウトライン上に配置されます。これがデフォルトです。
ポリゴン内

ポリゴン内の中心にアンカーを配置します。ポリゴン内の中心は、ポリゴンの外側のレイヤーを玉ねぎのようにはがしていき、1 つの中心点を残すことによって決定されます。このポリゴン内の中心は、必ずポリゴン境界線の内側になります。
ポリゴンのアウトライン上

アンカー位置は、ポリゴンのアウトライン上のラベルに一番近い位置に配置されるか、アウトラインから挿入 オプション使用時に、定義された量でポリゴンのアウトラインから挿入されます。このオプションは、ポリゴン間の境界のラベリング時で、どのポリゴンがラベリングされているか境界のラベリングでは明確でない時に役立ちます。
クリップされたポリゴンの中心

クリップされたポリゴンの中心にアンカーを配置します。ポリゴンの一部が現在の範囲の外側にある場合、Maplex ラベルエンジンは、ポリゴン全体を使用して、地理的中心を求めます。フィーチャに穴があるためにアンカー位置を地理的中心に配置できない場合は、クリップされたポリゴンのエロージョン (削除) 後の中心が使用されます。 Maplex ラベルエンジンは、クリップされていないポリゴンを使用してアンカー位置を配置するため、アンカー位置が現在の範囲の外側に配置される可能性があります。

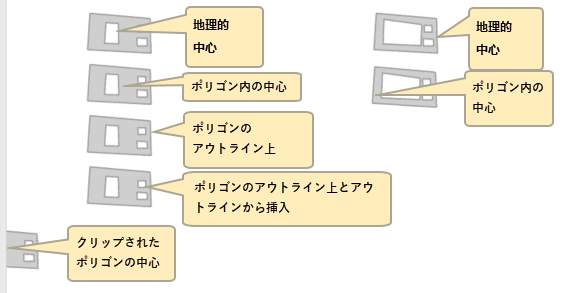

次の画像は、これらの吹出しアンカー位置のオプションを示しています:

注意:

このオプションは、ポリゴンフィーチャにラベルを付ける場合にのみ使用できます。

吹出しのアンカー位置を設定するには、次の手順を実行します:

Maplex ラベルエンジンが有効化されていることを確認します。
ラベル別にリスト で コンテンツ ウィンドウの表示を利用すると、非常に効果的です。 ラベル別にリスト タブをクリックします。
コンテンツ ウィンドウでラベルクラスを選択して、ラベリング タブをクリックします。
ラベリング タブの ラベルの配置 グループで ラベル配置プロパティ をクリックします。
ラベリング ウィンドウで、位置をクリックして位置タブをクリックします。
引出し線のアンカー位置 を展開します。
引出し線のアンカー位置のタイプとして、地理的中心、ポリゴン内、ポリゴンのアウトライン上、または クリップされたポリゴンの中心 のいずれかを指定します。

ポリゴンのアウトライン上 引出し線アンカー位置タイプが選択されている場合、アウトラインから挿入 距離を指定します。
