背景ラベルとしてのラベルの設定

他のラベルより重要度が低いラベルもあります。 重要度の低いラベルが重要度の高いラベル クラスの下になって隠されてもかまわない場合は、Maplex ラベル エンジンを使用して重要度が低いラベルを背景ラベルに指定できます。 背景ラベルは他のラベル クラスから空きスペースとして扱われ、重なる部分では他のラベルの背後に表示されます。

2 つのラベル クラスが背景ラベルとして設定されている場合に、これらのクラスが重なることはありません。 ラベル配置が解決できない場合には、ラベル優先度 の値が低い方は配置されません。 両方の背景ラベルを確実に配置するには、両方のラベル クラスに対して「ラベルを削除しない」オプションをオンにします。

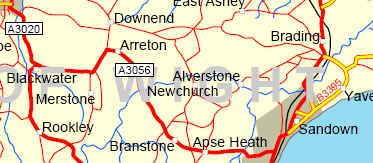

以下の図では、ワイト島のラベルが背景ラベルとして設定されています。 都市と道路のラベルが空きスペースとして扱われ、ラベルの上に表示されています。

1. Maplex ラベル エンジンが有効化されていることを確認します。

2. ラベル別にリスト で コンテンツ ウィンドウの表示を利用すると、非常に効果的です。 ラベル別にリスト タブ をクリックします。

3. コンテンツ ウィンドウでラベル クラスを選択して、ラベリング タブをクリックします。

4. ラベリング タブの ラベルの配置 グループで ラベル配置プロパティ をクリックします。

5. ラベリング ウィンドウで 位置 をクリックして 競合解決 タブ をクリックします。

6. 背景ラベル を展開します。

7. 背景ラベル (最背面に配置) チェックボックスをオンにします。
