ルートとメジャーによるポイント イベントの追加

Location Referencing ライセンスで利用可能。

ルートの特性は、ルートに沿ったメジャーの情報を持つポイント イベントとして表すことができます。 ArcGIS Pro で [ポイント イベントの追加] ツールを使用して、単一のポイント イベントを作成します。

以下の例は、 [ポイント イベントの追加] ツール を使用して Route1 のメジャー 5 にポイント イベントを追加するワークフローです。

次の図は、ルート属性を示したものです。 ルート (Route1) のメジャーは 0 ～ 20 です。

次の表は、ルート属性の詳細を示しています。

ルート ID	開始日	終了日
Route1	1/1/2000	<NULL>

ポイント イベントの追加

ルートとメジャーによってポイント イベントを追加するには、次の手順を実行します:

1. ArcGIS Pro でマップを開き、ポイント イベントを追加する位置にズームします。

2. [Location Referencing] タブの [イベント] グループで、 [追加] > [ポイント イベント] の順にクリックします。

   [ポイント イベントの追加] ウィンドウが表示されます。



   [ルートとメジャー] 方法を使用し、メジャーの位置は選択したルートのメジャー値に基づきます。

3. [次へ] をクリックします。

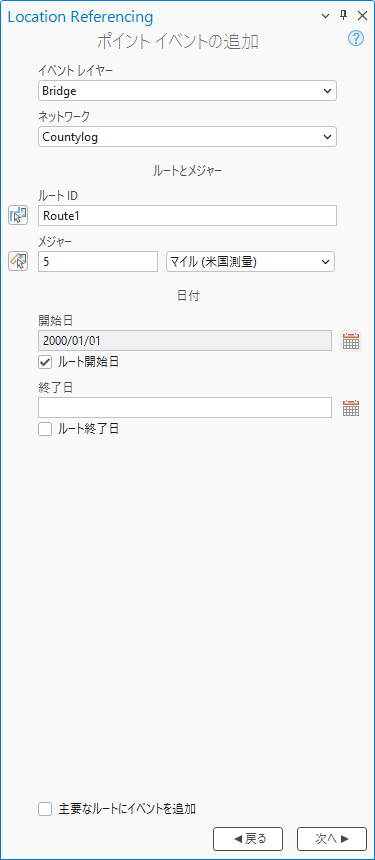

   [ルートとメジャー] セクションと [日付] セクションが [ポイント イベントの追加] ウィンドウに表示されます。



4. [イベント レイヤー] ドロップダウン矢印をクリックし、イベントを追加するポイント イベント レイヤーを選択します。

   選択される [ネットワーク] の値は、選択したイベント レイヤーに基づきます。

5. 次のいずれかの手順を実行してルートを指定します。

   • ルート ID を [ルート ID] テキスト ボックスに入力します。

   • [マップからルートを選択] をクリックし、ポイント イベントを追加するルート上の場所をクリックします。

   メジャーは最初、クリックしたルート ロケーションを使用して入力されています。

   ヒント:

   [マップからルートを選択] または [マップからメジャーを選択] をクリック後、ルートにポインターを合わせると、ポインターの位置のルートおよびメジャーを確認できます。

   ルートとメジャーの表示の縮尺を選択 できます。

   注意:

   ロックの取得やリコンサイルに関するメッセージが表示された場合、 競合の防止 が有効になっています。

   ルートが選択された後、ルートのロックが別のバージョンのアクティブ ユーザーによって取得され、その解除可能ステータス値が Yes の場合、ツールはルート ロックを解除しようとします。

6. 次のいずれかの手順を実行して新しいロケーションを指定します。

   • [メジャー] テキスト ボックスに値を入力します。

   • [マップからメジャーを選択] をクリックし、マップ上のルートに沿ったメジャー値をクリックします。

   メジャー値が入力されると、マップのメジャーの位置に緑のドットが表示されます。

7. 開始日のデフォルト値は現在の日付ですが、次のいずれかの手順で日付を変更できます。

   • [開始日] テキスト ボックスに、開始日を入力します。

   • [カレンダー] をクリックして開始日を選択します。

   • [ルート開始日] チェックボックスをオンにします。

8. 必要に応じて、次のいずれかを実行して、ポイント イベントの終了日を指定します。

   • [終了日] テキスト ボックスに、終了日を入力します。

   • [カレンダー] をクリックして、終了日を選択します。

   • [ルート終了日] チェックボックスをオンにします。

   終了日を入力しないと、イベントはイベントの開始日から将来まで有効になります。

9. [次へ] をクリックします。

   選択したポイント イベント レイヤーの属性が、 [属性の管理] の下に表示されます。



10. イベント レイヤーの属性値を入力します。

    注意:

    [マップ上のイベント選択によって属性値をコピー] をクリックし、同じイベント レイヤーに属するマップ上の既存のポイント イベントをクリックして、そのイベントからイベント属性をコピーします。

    注意:

    イベントが選択された後、イベントのロックが取得され、現在のバージョンの現在のユーザーに転送されます。

    ルートのロックとは異なり、編集アクティビティーでイベントのロックの解除が試行されることはありません。

11. [実行] をクリックします。

    新しいポイント イベントが追加されてマップに表示されると、確認メッセージが表示されます。

次の表は、ポイント イベントの詳細を示しています。

イベント	ルート ID	開始日	終了日	メジャー	ロケーション エラー	Record_Status	NBI	Owner	有効な日付属性	BackStation
Event1	Route1	1/1/2000	<NULL>	5	エラーなし	有効	<NULL>	郡	4/27/2022	<NULL>

次の図は、編集後のルートおよび関連イベントを示しています。

ルートとメジャー法を使用したときの対象オフセット

Roads and Highways イベント データ モデルでは、 対象イベント フィールド の構成と、 [対象フィールドの有効化 (Enable Referent Fields)] ツールを使用した有効化がサポートされています。 レイヤーで対象フィールドが構成され、有効化されると、イベントが追加または編集されたときに対象ロケーションが設定され、そのレイヤーで 持続 します。

対象対応のレイヤーでルートとメジャーを使用してポイント イベントが作成されると、デフォルトで親 LRS ネットワークが RefMethod 値として使用されます。 ルート ID が RefLocation 値として使用され、新しいポイント イベントのメジャーが RefOffset 値として使用されます。

ポイント イベントのメジャーが更新された場合、 RefOffset 値は、メジャー値を反映するよう更新されます。

以下の例に、対象値が有効になったイベント レイヤーに、ポイント イベント レコードを追加した場合の影響を示します。

対象を含むポイント イベントを追加する前

次の図にルートを示します。

次の表に、ルートの詳細を示します。

ルート ID	開始日	終了日
Route1	1/1/2000	<NULL>

対象を含むポイント イベントを追加した後

次の図に、対象を含むポイント イベントをメジャー 5 に追加した状態を示します。

次の表に、イベント作成後のイベント対象フィールドの詳細を示します。 親 LRS ネットワークは RefMethod 値として使用され、ルートは RefLocation 値として使用されます。

イベント ID	RefMethod	RefLocation	RefOffset
Event1	AllRoutes	Route1	5

次の表に、メジャー 5 でポイント イベントを追加した後のデフォルト イベント フィールドの詳細を示します。

イベント ID	ルート ID	開始日	終了日	メジャー
Event1	Route1	1/1/2000	<NULL>	5
