座標によるポイント イベントの追加
Location Referencing ライセンスで利用可能。
ポイント イベントの追加 ツールまたは 複数のポイント イベントの追加 ツールを使用して、X、Y、Z 座標でポイント イベントを追加することができます。
事故や交通量サイトなどのポイント イベントは、ルートに沿ったメジャーの情報を持つ 1 つのポイント イベントとして表すことができます。
座標によるポイント イベントの追加
ポイント イベントの追加 ツールで座標を使用して 1 つのポイント イベントを作成するには、以下の手順を実行します:
ArcGIS Pro でマップを開き、ポイント イベントを追加する位置にズームします。
Location Referencing タブの イベント グループで、追加 > ポイント イベント
の順にクリックします。ポイント イベントの追加 ウィンドウが表示されます。
方法 ドロップダウン矢印をクリックし、座標 を選択します。
次へ をクリックします。
イベント レイヤー ドロップダウン メニュー、ネットワーク ドロップダウン メニュー、および 座標 セクションがウィンドウに表示されます。
イベント レイヤー ドロップダウン矢印をクリックし、ポイント イベントを追加するポイント イベント レイヤーを選択します。
ネットワーク ドロップダウン メニューは、イベント レイヤー 値に基づいて設定されます。
次のいずれかを実行し、新しいポイント イベントのルートを指定します。
ルート ID を ルート ID テキスト ボックスに入力します。
マップからルートを選択
をクリックし、マップ上のルートをクリックします。
必要に応じて、GC ファクター テキスト ボックスに地理座標ファクターの値を指定します。
地理座標ファクターを指定すると、指定したファクターで X と Y 値を割って座標が調整されます。
空間参照 ドロップダウン矢印をクリックし、空間参照を選択します。
LRS 空間参照 - LRS ネットワークの空間参照
Web マップの空間参照 - ベースマップの空間参照
GCS_WGS_1984 - 度 (10 進) を単位とする地理空間参照

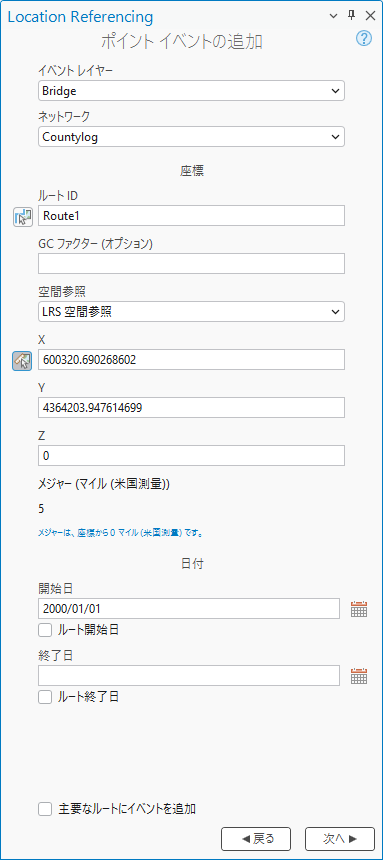

X、Y、Z に X、Y、Z (オプション) 座標値を指定します。
指定した座標に基づいて、イベントがルートに配置されます。 座標位置が選択したルート上に存在しない場合、座標位置に最も近いルート上のポイントが選択されてイベントが配置され、ルートからの距離が表示されます。
ヒント:
マップで X/Y 位置を選択 をクリックして、座標を選択することもできます。
次のいずれかを実行して、イベントの開始日を定義する日付を指定します。
開始日 テキスト ボックスに、開始日を入力します。
カレンダー
をクリックして開始日を選択します。ルート開始日 チェックボックスをオンにします。
必要に応じて、次のいずれかを実行して、イベントの終了日を定義する日付を指定します:
終了日 テキスト ボックスに、終了日を入力します。
カレンダー
をクリックして、終了日を選択します。ルート終了日 チェックボックスをオンにします。
終了日はオプションです。 終了日を入力しないと、イベントはイベントの開始日から将来まで有効になります。
次へ をクリックします。

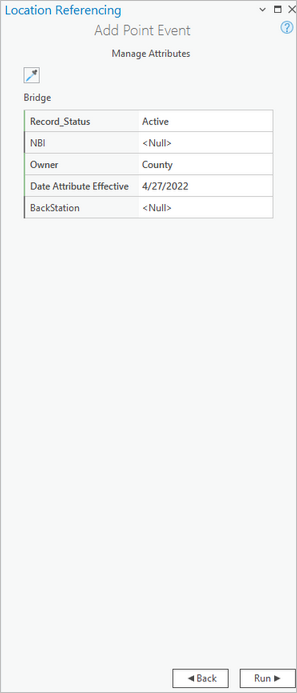

指定したポイント イベント レイヤーの属性が、属性の管理 セクションに表示されます。
新しいイベントの属性情報を入力します。
注意:
マップ上のイベント選択によって属性値をコピー
をクリックし、同じイベント レイヤーに属するマップ上の既存のポイント イベントをクリックして、そのポイントからイベント属性をコピーします。
実行 をクリックします。
ポイント イベントが追加されてマップに表示されると、確認メッセージが表示されます。
座標位置による複数のポイント イベントの追加
複数のポイント イベントの追加 ツールを使用して、座標による複数のポイント イベントを追加するには、次の手順を実行します。
ArcGIS Pro でマップを開き、ポイント イベントを追加する位置にズームします。
Location Referencing タブの イベント グループで、追加 > 複数のポイント イベント
の順にクリックします。複数のポイント イベントを追加 ウィンドウが表示されます。
方法 ドロップダウン矢印をクリックし、座標 を選択します。
次へ をクリックします。

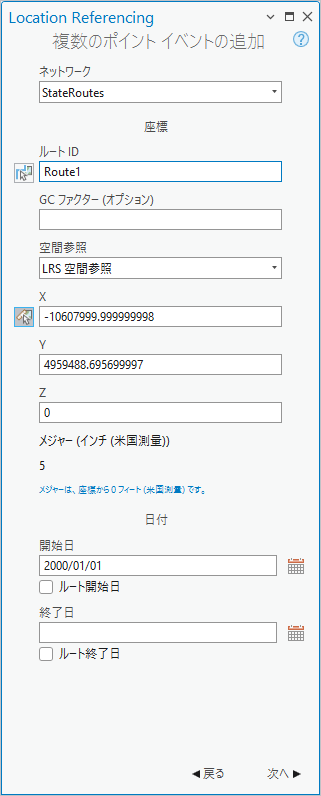

座標 オプションが 複数のポイント イベントの追加 ウィンドウに表示されます。
ネットワーク ドロップダウン矢印をクリックして、ネットワークを選択します。
ネットワーク 値は、公開された LRS ネットワーク レイヤーである必要があります。
座標 セクションで、次のいずれかの手順を実行して、新しいイベント メジャーの基となるルートを指定します。
ルート名を ルート ID テキスト ボックスに入力します。
マップからルートを選択
をクリックし、マップ上のルートをクリックします。
指定したルートがマップ上でハイライト表示され、ルート値が ルート ID コンボ ボックスに設定されます。
必要に応じて、GC ファクター テキスト ボックスに地理座標ファクターの値を指定します。
地理座標ファクターを指定すると、指定したファクターで X と Y 値を割って座標が調整されます。
空間参照 ドロップダウン矢印をクリックし、空間参照を選択します。
LRS 空間参照 - LRS ネットワークの空間参照
Web マップの空間参照 - ベースマップの空間参照
GCS_WGS_1984 - 度 (10 進) を単位とする地理空間参照
X、Y、Z に X、Y、Z (オプション) 座標値を指定します。
指定した座標に基づいて、イベントがルートに配置されます。 座標位置が選択したルート上に存在しない場合、座標位置に最も近いルート上のポイントが選択されてイベントが配置され、ルートからの距離が表示されます。
ヒント:
マップで X/Y 位置を選択 をクリックして、座標を選択することもできます。
次のいずれかを実行して、イベントの開始日を指定します。
開始日 テキスト ボックスに、開始日を入力します。
カレンダー
をクリックして開始日を選択します。ルート開始日 チェックボックスをオンにします。
注意:
開始日のデフォルト値は今日の日付ですが、別の日付を指定できます。
必要に応じて、次のいずれかを実行して、イベントの終了日を定義する日付を指定します。
終了日 テキスト ボックスに、終了日を入力します。
カレンダー
をクリックして、終了日を選択します。ルート終了日 チェックボックスをオンにします。
終了日はオプションです。 終了日を入力しないと、イベントはイベントの開始日から将来まで有効になります。
次へ をクリックします。

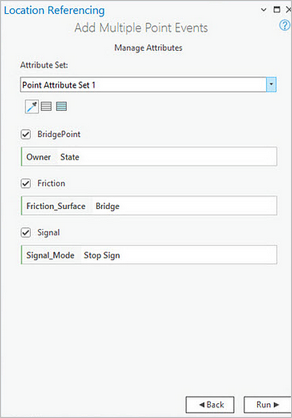

デフォルトの属性セットが表示された状態で 属性の管理 セクションが表示されます。
属性セット ドロップダウン矢印をクリックし、属性セットを選択します。
選択した属性セットで構成されているイベント レイヤーとフィールドがウィンドウに表示されます。
属性セットに、イベントの属性情報を入力します。
注意:
マップ上のイベント選択によって属性値をコピー
をクリックし、同じイベント レイヤーに属するマップ上の既存のポイント イベントをクリックして、そのポイントからイベント属性をコピーします。実行 をクリックします。
新しいポイント イベントが作成されてマップに表示されると、確認メッセージが表示されます。
座標方法を使用したときの対象オフセット
Roads and Highways イベント データ モデルでは、対象フィールドの構成と、対象フィールドの有効化 ツールを使用した有効化がサポートされています。 レイヤーで対象フィールドが構成され、有効化されると、イベントが追加または編集されたときに対象ロケーションが設定され、そのレイヤーで持続します。
対象対応レイヤーで座標方法を使用して、ポイント イベントを作成すると、RefMethod フィールドには X/Y が設定され、RefLocation フィールドには座標が設定されます。
以下の例は、ポイント イベント レコードを対象対応のイベント レイヤーに追加したときの影響を示します。
対象を含むポイント イベントを追加する前
次の図では、Route1 には 0 ～ 20 のメジャーが含まれており、関連イベントはありません。
次の表は、ルートの詳細を示しています。
|
ルート ID |
開始日 |
終了日 |
|---|---|---|
|
Route1 |
1/1/2000 |
|
対象を含むポイント イベントを追加した後
次の図に、対象を含むポイント イベントをメジャー 5 に追加した状態を示します。
次の表に、イベント作成後の各イベント レイヤーのイベント対象フィールドの詳細を示します。
|
RefMethod |
RefLocation |
RefOffset |
|---|---|---|
|
X/Y |
34.071192, -117.191739, 20 |
0 |
次の表に、デフォルト イベント属性の詳細を示します。
|
イベント ID |
ルート ID |
開始日 |
終了日 |
メジャー |
|---|---|---|---|---|
|
Event1 |
Route1 |
1/1/2000 |
|
5 |
座標方法を使用してイベントを追加した後、イベントに対してジオメトリー編集が行われた場合、RefMethod、RefLocation、Refoffset の各フィールドはそれぞれ、デフォルトで親 LRS ネットワーク、ルート、メジャー値に設定されます。
対象を含む複数のポイント イベントを追加する前
対象対応レイヤーで座標方法を使用して、複数のポイント イベントを作成すると、RefMethod 値として X/Y が使用され、RefLocation 値として地理座標が使用されます。
次の図に、イベントが作成される前のルートを示します。
次の表は、ルートの詳細を示しています。
|
ルート ID |
開始日 |
終了日 |
|---|---|---|
|
Route1 |
1/1/2000 |
|
対象を含む複数のポイント イベントを追加した後
次の図に、ポイント イベント レイヤーに追加された複数のポイント イベントのうち、対象が有効になったものを示します。
次の表に、イベント作成後の各イベント レイヤーのイベント対象フィールドの詳細を示します。
|
RefMethod |
RefLocation |
RefOffset |
|---|---|---|
|
X/Y |
33.998575, -117.342102, 20 |
0 |
次の表に、イベント作成後のデフォルト イベント フィールドの詳細を示します。
橋
|
イベント ID |
開始日 |
終了日 |
ルート ID |
メジャー |
|---|---|---|---|---|
|
Event1 |
1/1/2000 |
|
Route1 |
5 |
摩擦
|
イベント ID |
開始日 |
終了日 |
ルート ID |
メジャー |
|---|---|---|---|---|
|
Event1 |
1/1/2000 |
|
Route1 |
5 |
信号
|
イベント ID |
開始日 |
終了日 |
ルート ID |
メジャー |
|---|---|---|---|---|
|
Event1 |
1/1/2000 |
|
Route1 |
5 |
座標方法を使用してイベントを追加した後、イベントに対してジオメトリー編集が行われた場合、RefMethod、RefLocation、Refoffset の各フィールドはそれぞれ、デフォルトで親 LRS ネットワーク、ルート、メジャー値に設定されます。
