パーセルラインのラベル位置を設定 (パーセルツール)

サマリー

ラインの COGO ディメンションのラベル位置をパーセルラインの左側、パーセルラインの右側、またはパーセルラインの中心に設定します。

ラベル位置は、ラベルで表されるパーセルエッジが右にある場合にはパーセルラインの右側に設定され、ラベルで表されるパーセルエッジが左にある場合にはパーセルラインの左側に設定され、ラベルで表される境界が隣接するパーセル間で共有されている場合にはパーセルラインの中心に設定されます。

パーセルラインの方向によって、パーセルラインの左側と右側が決まります。

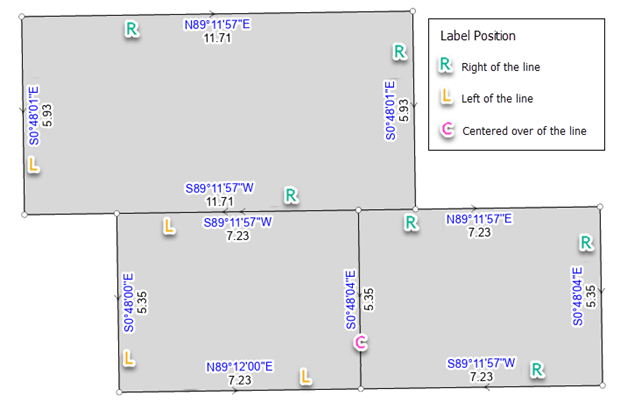

パーセルラインのラベル位置

このツールを実行すると、入力データが変更されます。詳細と不要なデータの変更を回避するための方法については、「入力データを変更または更新するツール」をご参照ください。

このツールを実行すると、パーセルラインフィーチャクラスの Label Position フィールドが更新され、左、右、または中心に設定されます。パーセルラインのラベルクラスでは、Label Position フィールドを使用して COGO ディメンションのラベルを配置します。
パーセルラインの Label Position フィールドは、そのラインの COGO 属性フィールドに COGO ディメンションが存在してもしなくても更新されます。
履歴パーセルラインのラベルは更新されません。
このツールを実行しても、パーセルファブリックの接続線のラベル位置は設定されません。

ラベル	説明	データタイプ
入力パーセルフィーチャ	ラベル位置が更新される入力パーセルラインレイヤー。	Feature Layer

ラベル	説明	データタイプ
更新パーセルフィーチャ	更新されたパーセルラインレイヤー。	Feature Layer

arcpy.parcel.SetParcelLineLabelPosition(in_parcel_features)

名前	説明	データタイプ
in_parcel_features [in_parcel_features,...]	ラベル位置が更新される入力パーセルラインレイヤー。	Feature Layer

名前	説明	データタイプ
updated_parcel_features	更新されたパーセルラインレイヤー。	Feature Layer

SetParcelLineLabelPosition の例 (Python ウィンドウ)

次の Python ウィンドウスクリプトは、SetParcelLineLabelPosition 関数を使用して 2 つのパーセルラインレイヤーのラインラベルを設定する方法を示しています。

import arcpy
arcpy.parcel.SetParcelLineLabelPosition(['Tax\\Tax_Lines','Lot\\Lot_Lines'])

このツールは、ジオプロセシング環境を一切使用しません。
