Ограничение длины сегмента

В контекстном меню редактирования ограничение Расстояние фиксирует длину нового сегмента линии равной заданному расстоянию. Эта команда доступна, когда вы создаете или редактируете полилинейный или полигональный объект.

Примечание:

Если опция Пересчет полевых измерений в грид включена, то значения расстояния, которые вы вводите, масштабируются для полученной геометрии. При создании двухточечных линий со включенным COGO, значения расстояния, которые вы ввели, хранятся вместе с объектом в атрибутивном поле Distance.

Более подробно см. в разделе Включение и выключение пересчета полевых измерений в грид.

Расстояние

Расстояние сегмента можно задать до или после того, как будет указано Направление сегмента в единицах измерения проекта. В ниспадающем списке появляются опции единиц измерения. Чтобы отменить это ограничение, нажмите клавишу Esc.

1. На вкладке Редактирование, в группе Объекты, щелкните Создать .

   Появится панель Создать объекты.

2. Щелкните шаблон полилинии или полигонального объекта.

   Шаблон раскроется и покажет инструменты построения объекта.

3. Щелкните Линия или Полигон .

4. Создайте первую вершину, используя один из следующих методов:

   • Щелкните карту.

   • Щелкните правой кнопкой мыши и щелкните Абсолютные X,Y,Z , или нажмите F6, введите значения в диалоговом окне и нажмите Enter.

5. Нажмите D или щелкните правой кнопкой мыши и щелкните Расстояние .

   Появится диалоговое окно Расстояние.



6. Введите ограничение по расстоянию в формате, который подходит для выбранных единиц измерения, и нажмите Enter.

   Расстояние нового сегмента зафиксировано на заданном значении.

7. Чтобы отменить это ограничение, нажмите клавишу Esc.

8. Создайте сегмент, используя один из следующих методов:

   • Перетащите указатель и щелкните на карте.

   • Щелкните правой кнопкой мыши и щелкните Направление .

9. Чтобы завершить пространственный объект, щелкните правой кнопкой мыши и щелкните Готово или нажмите F2.

Экранные ограничители

Вместо работы с диалоговым окном можно включить Экранные ограничители и использовать их для создания нового сегмента. Можно указать ограничения по направлению или расстоянию и корректировать их по ходу работы.

Более подробно см. в разделе Включение и выключение экранных ограничителей.

1. На вкладке Редактирование, в группе Объекты, щелкните Создать .

   Появится панель Создать объекты.

2. Щелкните шаблон полилинии или полигонального объекта.

   Шаблон раскроется и покажет инструменты построения объекта.

3. Щелкните Линия или Полигон .

4. Создайте первую вершину, используя один из следующих методов:

   • Щелкните карту.

   • Щелкните правой кнопкой мыши и щелкните Абсолютные X,Y,Z , или нажмите F6, введите значения в диалоговом окне и нажмите Enter.

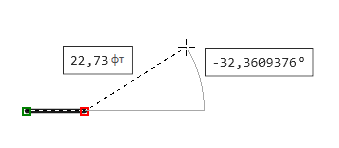

5. В строке состояния внизу текущего вида карты щелкните Экранные ограничители , чтобы их включить.

   Экранные элементы управления появляются на карте и обновляются при перетаскивании указателя.



   Примечание:

   Экранные ограничители используют единицы измерения проекта по умолчанию. Их можно изменить в диалоговом окне Опции. Чтобы узнать больше, см. Добавление единиц измерения в проект для редактирования.

6. Нажмите клавишу Tab и прокрутите элементы управления, пока не подсветится Расстояние.

7. Введите соответствующее значение и нажмите Enter.

   Расстояние нового сегмента зафиксировано на заданном значении.

8. Создайте сегмент, используя один из следующих методов:

   • Перетащите указатель и щелкните на карте.

   • Нажмите клавишу Tab и прокрутите элементы управления, пока не выделится ограничение направления, затем введите это ограничение.

9. Чтобы завершить пространственный объект, щелкните правой кнопкой мыши и щелкните Готово или нажмите F2.
