Редактирование M-значений вершин

Инструмент Редактировать вершины редактирует m-значения в таблице свойств геометрии. Вы также можете щелкнуть правой кнопкой вершину или сегмент во время редактирования линейного объекта с поддержкой m-значений и пересчитать все m-значения с помощью команд в контекстном меню. Этот инструмент находится на панели Изменить объекты.

M-значения — это геометрическое свойство полилинейного объекта. Они используются для хранения времени, расстояний и других измерений вдоль линейного пути в маршрутной сети. M-значения интерполируются из длины 2D-линии; геометрия 3D-линии не учитывается при использовании команд m-значений.

Инструкции по обновлению m-значений из двух или более точек калибровки см. в разделе Калибровка выбранного маршрута.

Примечание:

Свойство M добавляется в класс пространственных объектов при его создании. Если оно не отображается в таблице свойств геометрии, создайте класс пространственных объектов и отметьте отметку Значение M в разделе Свойства геометрии диалогового окна Создать класс пространственных объектов.

После создания класса объектов и добавления его на карту вы можете использовать функцию Специальная вставка для копирования объектов в векторный слой с поддержкой m-значений.

Чтобы отредактировать m-значения для линейного объекта с поддержкой m-значений или пересчитать m-значения с помощью команд в контекстном меню, выполните следующие действия:

1. Добавьте свои данные и настройте параметры для редактирования.

   Убедитесь, что слой, который вы собираетесь редактировать, доступен для редактирования; что система координат, назначенная активной карте, подходит для типа выполняемых вами изменений; и что функция замыкания настроена таким образом, что она будет помогать работать эффективно и точно.

2. На ленте щелкните вкладку Редактирование. В группе Объекты щелкните Изменить .

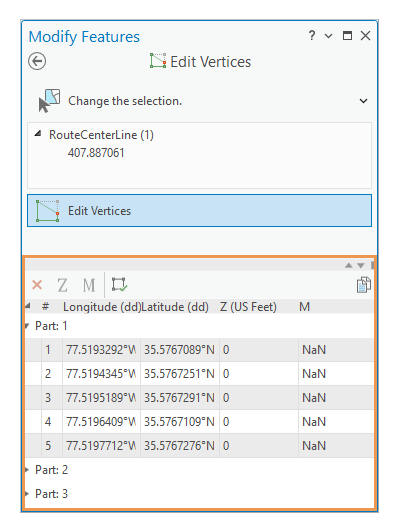

3. Щелкните Редактировать вершины в панели Изменение объектов.

   Чтобы найти инструмент, разверните Изменить форму или введите Vertices в текстовом окне Поиск.

4. Щелкните инструмент Изменить выборку в панели инструментов и выберите полилинейный или полигональный объект.

   Если вы выбрали более одного объекта, выберите объект еще раз. Кроме того, щелкните объект в представлении выбора в панели, чтобы подсветить его на карте, щелкните правой кнопкой мыши и выберите Выбрать только это .

   Примечание:

   Если Топология карты включена, щелкните вкладку Объекты.

   Вкладки Объекты и Ребра не требуются для завершения этого рабочего процесса. Эти вкладки доступны только тогда, когда включена топология карты или топология базы геоданных, чтобы вы могли переключаться между редактированием вершин объектов и топологических ребер и узлов.



   Выбранный объект выделяется на карте в виде скетча, а его геометрические свойства отображаются в таблице свойств геометрии.



5. Щелкните поле атрибута m-значений и введите m-значение и нажмите клавишу Enter.

   Чтобы выбрать и применить одинаковое m-значение к нескольким вершинам, нажмите клавишу Ctrl и выберите строки вершин в таблице геометрии. Щелкните Обновить M-значения на панели инструментов, введите значение в диалоговом окне и нажмите клавишу Enter.



6. Чтобы пересчитать m-значения для выбранного линейного объекта, щелкните правой кнопкой вершину или сегмент, щелкните M-значение и выберите команду.

   Примечание:

   Команды M-значений отключены, если пространственный объект, поддерживающий m-значения, содержит неопределенные m-значения, отображаемые как NaN в таблице свойств геометрии панели инструментов.

   Следующие команды доступны, когда указатель принимает вид курсора, указывающего на вершину , или курсора сегмента .

   Вставить вершину в M	Вставляет вершину с заданным значением Измерение в том же направлении, в котором увеличиваются значения m.
   Применить коэффициент	Умножает все m-значения на заданное значение Коэффициента.
   Отступ	Суммирует каждое m-значения с заданным значением Отступа.
   Вычислить NaN	Заменяет все неизвестные (NaN) m-значения значением, которое интерполируется или экстраполируется из существующих m-значений.
   Сбросить измерения	Сбрасывает все m-значения на неизвестные (NaN).
   Задать как расстояние	Назначает m-значения для всех вершин, начиная с указанного значения Начальная M и интерполируя оставшиеся значения по длине геометрии объекта.
   Задать От/До	Назначает указанные значения От и До m-значения как начальное и конечное значения для объекта, соответственно.
   Установить направление как М	Изменяет направление геометрии так, чтобы оно соответствовало направлению, в котором значения m увеличиваются.

   Примечание:

   Включите редактирование вершин на панели инструментов построения сегментов, чтобы сделать команды M-значение доступными в контекстном меню при создании геометрии объектов.



7. Чтобы завершить объект, щелкните правой кнопкой мыши и щелкните Готово или нажмите клавишу F2.
