Просмотр профиля рельефа сцены

Инструмент Профиль рельефа в Инструментах сцены позволяет строить профиль рельефа вдоль линии. Вы можете создать профиль рельефа следующими способами:

• Щелкните Новый профиль, чтобы прочертить линию по местности.

• Щелкните Выбрать линию и выберите существующий линейный объект.

Создание профиля путем рисования линии

Вы можете провести линию по местности, зданиям, интегрированной модели mesh, а также объектам со стилями 3D, чтобы просмотреть их профили высот.

Чтобы нарисовать линию и создать профиль выполните следующие действия:

1. Щелкните Инструменты сцены для доступа к инструменту Профиль рельефа .

2. Щелкните инструмент Профиль высот.

3. Щелкните в сцене, чтобы начать линию, и продолжайте выполнять щелчки для создания дополнительных сегментов.

4. Дважды щелкните или нажмите Готово, чтобы завершить создание линии.

   Инструмент Профиль рельефа отобразит диаграмму профиля рельефа с показателями статистики. Вы можете поработать с диаграммой для получения дополнительной информации.

5. Если необходимо, вы можете перемещать или изменять линию по горизонтали с помощью элементов управления, и диаграмма профиля рельефа будет динамически изменяться.

   • Перемещайте большой оранжевый круг, чтобы переместить линию.

   • Используя элементы управления, перемещайте отдельные вершины или создайте собственные вершины в центре сегментов.

6. Щелкните Новый профиль, чтобы прочертить линию.

Создание профиля путем выбора линии

Вы можете просматривать профили рельефа существующих линий с помощью 2D или 3D стилей в сцене.

Для создания профиля существующей линии сделайте следующее:

1. Щелкните Инструменты сцены для доступа к инструменту Профиль рельефа .

2. Щелкните инструмент Профиль высот.

3. Щелкните Выбрать линию.

4. В сцене щелкните существующую линию, чтобы выбрать ее и создать профиль высот.

   Инструмент Профиль рельефа отобразит диаграмму профиля рельефа с показателями статистики. Вы можете поработать с диаграммой для получения дополнительной информации.

Просмотр профилей рельефа

Инструмент Профиль рельефа отображает информацию о высотах для нарисованной или выбранной линии.

На диаграмме отображаются следующие типы профилей рельефа:

Поверхность Земли	Профиль рельефа поверхности земли или ландшафта.
Слои	Профиль рельефа 3D объектов, видимых в текущем виде сцены. Это в том числе здания, интегрированный слой mesh и объекты со стилями 3D. Слои облака точек сцены не образуют профиль рельефа.
Линия	Профиль высот по выбранной линии.

Поставьте или снимите отметки, чтобы настроить, какие профили высот требуется показать.

Примечание:

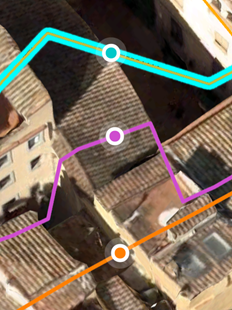

Тип создаваемого профиля рельефа зависит от природы линии, которую вы создали или выбрали. На изображении ниже выбранная линия пересекает 3D-объекты, поэтому высота вычисляется для всех трех типов.

• Профиль Поверхность Земли создается всегда, если есть высота, на которой рисуется линия.
• При отрисовке любой линии профиль Линия автоматически отключается.

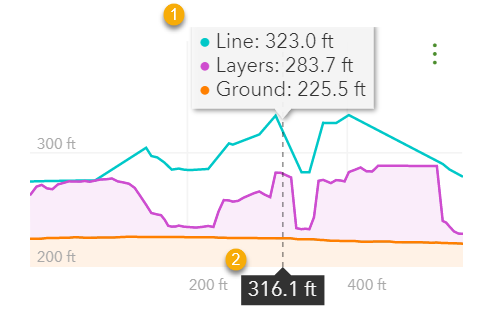

На следующем изображении показан пример вида при наведении курсора на диаграмму:

	Высота для доступных типов профиля.
	Горизонтальное расстояние от начала линии.

Статистика высот

Чтобы развернуть и отобразить статистику, можно нажать кнопку Развернуть для каждого типа профиля.

Длина	Длина линии
Увеличение	Общий прирост
Уменьшение	Общая потеря
Минимум	Минимальная высота линии
Максимум	Максимальная высота линии
Среднее арифметическое	Средняя высота линии
Максимальный уклон	Максимальный восходящий уклон / Максимальный нисходящий уклон
Средний уклон	Средний восходящий уклон / Максимальный нисходящий уклон

Примечание:

• Уклон вычисляется путем сэмплирования по расстоянию 10 м и более.

• Длина профиля рельефа — это 2D длина или расстояние вдоль оси X (геодезическая в WGS84 и WebMercator). Фактическая длина не рассчитывается по линиям или по поверхности земли.

Изменить единицы измерения

Чтобы изменить единицы измерения, щелкните кнопку Настройки и используйте ниспадающее меню Единицы.
