Визуализация связи сегментов улиц и адресов точек

После запуска инструмента Назначить улицы точкам, чтобы связать адреса точек с сегментами улиц, выходной класс точечных объектов содержит копию данных адресов входных точек и координаты входной точечной геометрии в полях InputPoint_X и InputPoint_Y, и координаты точки на стороне связанного сегмента улицы в полях Street_X и Street_Y. Эти наборы координат могут быть использованы для создания линий причинно-следственного анализа, иллюстрирующих отношения между адресами точек и соответствующими сегментами улиц, для просмотра связанных данных. Точечные объекты со значением Unmatched в поле Match_Reason имеют нулевую геометрию, которая не будет отображаться и вызывать предупреждения при создании причинно-следственных линий.

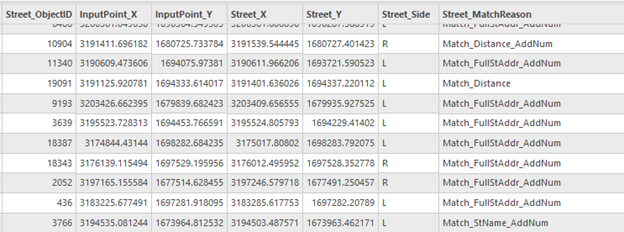

Таблица результата Назначения улиц точкам с выходными полями по умолчанию

Создание причинно-следственных линий

Чтобы создать линии причинно-следственного анализа от адресов точек до связанных сегментов улиц, выполните следующие действия:

  1. На вкладке Анализ в группе Геообработка щелкните кнопку Инструменты .

    Откроется панель Геообработка.

  2. Выберите инструмент XY в линию.

    1. На панели Геообработка, щелкните вкладку Наборы инструментов.

    2. Щелкните Инструменты управления данными в списке наборов инструментов геообработки.

    3. Выберите Объекты в списке групп инструментов.

    4. Щелкните инструмент XY в линию в списке инструментов объектов.

  3. В инструменте XY в линию щелкните Входная таблица и выберите выходной результат в инструменте Назначить улицы точкам.

  4. Измените параметр Выходной класс объектов, чтобы переименовать выходные данные.

  5. Выберите InputPoint_X из ниспадающего меню для параметра Поле X начала.

  6. Выберите InputPoint_Y из ниспадающего меню для параметра Поле Y начала.

  7. Выберите Street_X из ниспадающего меню для параметра Поле X окончания.

  8. Выберите Street_Y из ниспадающего меню для параметра Поле Y окончания.

  9. Щелкните ниспадающий список Тип линии и выберите Планарная линия, если данные проецируются.

    Если данные находятся в географической системе координат, используйте Геодезическую опцию по умолчанию.

  10. Отметьте параметр Сохранить атрибуты, чтобы включить все атрибуты из входных данных.

  11. Щелкните Запустить .

    Примечание:

    Некоторые инструменты не будут работать, если выходной класс объектов содержит объекты без геометрии, что характерно для адресов точек, которые не были сопоставлены с сегментом улицы. Перед запуском инструмента выберите все объекты, содержащие геометрию, чтобы исключить объекты без геометрии. В противном случае преобразуйте записи в геометрию каким-либо другим способом, например, вычислив и создав точку вручную или повторно запустив инструмент с выбранными несопоставимыми записями и увеличив параметр Расстояние в инструменте Назначить улицы точкам.

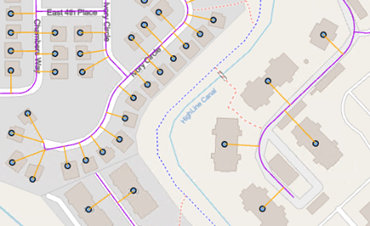

    Итоговая причинно-следственная линия, созданная с помощью инструмента XY в линию, показывает соединение адресов точек со связанными сегментами улиц.

После создания причинно-следственных линий используйте Выбрать по атрибутам Выбрать по атрибуту для выбора значений Match_Distance_AddNum, Match_Distance или Unmatched в поле Match_Reason, чтобы просмотреть адреса точек, которые не были связаны с сегментом улицы, на основе всех компонентов адреса улицы или только компонента названия улицы.
