Создание 3D-крыш на стереокарте

При использовании инструмента Создать 3D-геометрию на стереокарте для создания 3D-крыш вы можете задать z-значение для высоты изображения и вытянуть его до земли за один шаг. Этот инструмент доступен на панели Создать объекты с шаблонами редактирования для слоев мультипатч или векторных 3D-объектов.

Создание плоской крыши

Чтобы создать плоскую крышу, выполните следующие шаги:

1. Включите стереоизображение и создайте стереокарту.

2. Нажмите Замыкание в строке состояния и включите Замыкание.



   Дополнительные сведения о замыкании и его настройках см. в разделе Использование замыкания.

3. Наденьте стереоскопические 3D сине-красные очки.

4. На ленте щелкните вкладку Редактирование. В группе Объекты щёлкните Создать .

   Появится панель Создать объекты.

5. Щелкните вид Стерео, чтобы сделать его текущим.

6. Щелкните шаблон объекта-мультипатч или 3D-объекта на панели Создать объекты.

7. Щелкните инструмент Создать 3D геометрию .

   В виде Стерео откроется панель инструментов построения.

8. Щелкните стрелку ниспадающего списка Шаблоны геометрии и выберите инструмент шаблона Плоская крыша .

9. Установите высоту над землей и включите функцию вытягивания крыши до земли.

   1. Прокручивайте колесо мыши до тех пор, пока стереокурсор визуально не появится на земле, и нажмите Ctrl+H.

      Высота задана относительно земли.

   2. Щелкните Вытянуть крышу на панели инструментов и убедитесь, что функция включена.



10. Наведите курсор на угол крыши здания и прокрутите до высоты крыши.

    Обновленное значение z для местоположения стереокурсора отображается на экранев окне координат в нижней части стереокарты.



11. Щелкните по одному из углов изображения крыши, чтобы начать рисовать скетч, и щелкните по остальным углам.

12. Наведите курсор на первый угол и щелкните по нему, когда курсор замыкания изменится на круг.

    Над изображением здания появится здание с плоской крышей.

13. Щелкните Готово или нажмите F2, чтобы создать объект.

Создание двускатной крыши

Чтобы создать двускатную крышу, выполните следующие шаги:

1. Включите стереоизображение и создайте стереокарту.

2. Нажмите Замыкание в строке состояния и включите Замыкание.



   Дополнительные сведения о замыкании и его настройках см. в разделе Использование замыкания.

3. Наденьте стереоскопические 3D сине-красные очки.

4. На ленте щелкните вкладку Редактирование. В группе Объекты щёлкните Создать .

   Появится панель Создать объекты.

5. Щелкните вид Стерео, чтобы сделать его текущим.

6. Щелкните шаблон объекта-мультипатч или 3D-объекта на панели Создать объекты.

7. Щелкните инструмент Создать 3D геометрию .

   В виде Стерео откроется панель инструментов построения.

8. Щелкните стрелку ниспадающего списка Шаблоны геометрии и выберите инструмент шаблона Двускатная крыша .

9. Установите высоту над землей и включите функцию вытягивания крыши до земли.

   1. Прокручивайте колесо мыши до тех пор, пока стереокурсор визуально не появится на земле, и нажмите Ctrl+H.

      Высота задана относительно земли.

   2. Щелкните Вытянуть крышу на панели инструментов и убедитесь, что функция включена.



10. Наведите курсор на угол крыши здания и прокрутите до высоты крыши.

    Обновленное значение z для местоположения стереокурсора отображается на экранев окне координат в нижней части стереокарты.



11. Щелкните по одному из углов изображения крыши, чтобы начать рисовать скетч, и щелкните по остальным углам.

12. Наведите курсор на первый угол и щелкните по нему, когда курсор замыкания изменится на круг.

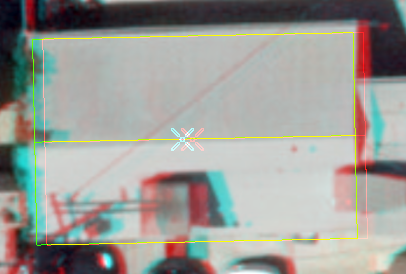

    Желтые линии очерчивают трехмерный объект двускатной крыши в том виде, в каком он отображается на изображении здания.

13. Чтобы изменить ориентацию линии конька между продольным и поперечным направлением, нажмите N.

14. Чтобы изменить угол наклона крыши, наведите курсор на желтую линию верхнего конька и прокрутите колесико мыши.



    Объект 3D-двускатной крыши в виде стереокарты с курсором на линии конька крыши.

15. Щелкните Готово или нажмите F2, чтобы создать объект.

Создание шатровой крыши

Чтобы создать шатровую крышу, выполните следующие шаги:

1. Включите стереоизображение и создайте стереокарту.

2. Нажмите Замыкание в строке состояния и включите Замыкание.



   Дополнительные сведения о замыкании и его настройках см. в разделе Использование замыкания.

3. Наденьте стереоскопические 3D сине-красные очки.

4. На ленте щелкните вкладку Редактирование. В группе Объекты щёлкните Создать .

   Появится панель Создать объекты.

5. Щелкните вид Стерео, чтобы сделать его текущим.

6. Щелкните шаблон объекта-мультипатч или 3D-объекта на панели Создать объекты.

7. Щелкните инструмент Создать 3D геометрию .

   В виде Стерео откроется панель инструментов построения.

8. Щелкните стрелку ниспадающего списка Шаблоны геометрии и выберите инструмент шаблона Шатровая крыша .

9. Установите высоту над землей и включите функцию вытягивания крыши до земли.

   1. Прокручивайте колесо мыши до тех пор, пока стереокурсор визуально не появится на земле, и нажмите Ctrl+H.

      Высота задана относительно земли.

   2. Щелкните Вытянуть крышу на панели инструментов и убедитесь, что функция включена.



10. Наведите курсор на угол крыши здания и прокрутите до высоты крыши.

    Обновленное значение z для местоположения стереокурсора отображается на экранев окне координат в нижней части стереокарты.



11. Щелкните по одному из углов изображения крыши, чтобы начать рисовать скетч, и нарисуйте контур крыши.

12. Наведите курсор на первый угол и щелкните по нему, когда курсор замыкания изменится на круг.

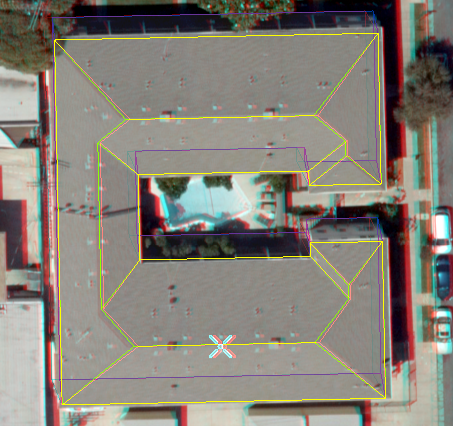

    Желтые линии очерчивают трехмерный объект шатровой крыши в том виде, в каком он отображается на изображении здания.

13. Чтобы изменить угол наклона крыши, наведите курсор на желтую линию верхнего конька и прокрутите колесико мыши.



    Объект 3D-двускатной крыши в виде стереокарты с курсором на линии конька крыши.

14. Щелкните Готово или нажмите F2, чтобы создать объект.

Создание мансардной крыши

Чтобы создать мансардную крышу, выполните следующие шаги:

1. Включите стереоизображение и создайте стереокарту.

2. Нажмите Замыкание в строке состояния и включите Замыкание.



   Дополнительные сведения о замыкании и его настройках см. в разделе Использование замыкания.

3. Наденьте стереоскопические 3D сине-красные очки.

4. На ленте щелкните вкладку Редактирование. В группе Объекты щёлкните Создать .

   Появится панель Создать объекты.

5. Щелкните вид Стерео, чтобы сделать его текущим.

6. Щелкните шаблон объекта-мультипатч или 3D-объекта на панели Создать объекты.

7. Щелкните инструмент Создать 3D геометрию .

   В виде Стерео откроется панель инструментов построения.

8. Щелкните стрелку ниспадающего списка Шаблоны геометрии и выберите инструмент шаблона Мансардная крыша .

9. Установите высоту над землей и включите функцию вытягивания крыши до земли.

   1. Прокручивайте колесо мыши до тех пор, пока стереокурсор визуально не появится на земле, и нажмите Ctrl+H.

      Высота задана относительно земли.

   2. Щелкните Вытянуть крышу на панели инструментов и убедитесь, что функция включена.



10. Наведите курсор на угол крыши здания и прокрутите до высоты крыши.

    Обновленное значение z для местоположения стереокурсора отображается на экранев окне координат в нижней части стереокарты.



11. Щелкните по одному из углов изображения крыши, чтобы начать рисовать скетч, и нарисуйте контур крыши.

12. Наведите курсор на первый угол и щелкните по нему, когда курсор замыкания изменится на круг.

    Переместите курсор, чтобы показать плоский верх крыши.

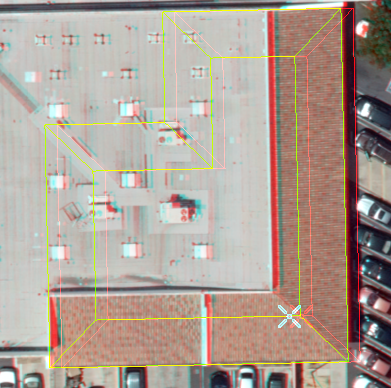

    Желтые линии очерчивают трехмерный объект мансардной крыши в том виде, в каком он отображается на изображении здания.

13. Чтобы изменить угол наклона крыши, наведите курсор на желтую линию верхнего конька и прокрутите колесико мыши.

    Переместите курсор, чтобы показать плоский верх крыши.



    Объект 3D-двускатной крыши в виде стереокарты с курсором на линии конька крыши.

14. Щелкните Готово или нажмите F2, чтобы создать объект.

Создание купольной крыши

Чтобы создать купольную крышу, выполните следующие шаги:

1. Включите стереоизображение и создайте стереокарту.

2. Нажмите Замыкание в строке состояния и включите Замыкание.



   Дополнительные сведения о замыкании и его настройках см. в разделе Использование замыкания.

3. Наденьте стереоскопические 3D сине-красные очки.

4. На ленте щелкните вкладку Редактирование. В группе Объекты щёлкните Создать .

   Появится панель Создать объекты.

5. Щелкните вид Стерео, чтобы сделать его текущим.

6. Щелкните шаблон объекта-мультипатч или 3D-объекта на панели Создать объекты.

7. Щелкните инструмент Создать 3D геометрию .

   В виде Стерео откроется панель инструментов построения.

8. Щелкните стрелку ниспадающего списка Шаблоны геометрии и выберите инструмент шаблона Купольная крыша .

9. Установите высоту над землей и включите функцию вытягивания крыши до земли.

   1. Прокручивайте колесо мыши до тех пор, пока стереокурсор визуально не появится на земле, и нажмите Ctrl+H.

      Высота задана относительно земли.

   2. Щелкните Вытянуть крышу на панели инструментов и убедитесь, что функция включена.



10. Наведите курсор на угол крыши здания и прокрутите до высоты крыши.

    Обновленное значение z для местоположения стереокурсора отображается на экранев окне координат в нижней части стереокарты.



11. Щелкните по одному из углов изображения крыши, чтобы начать рисовать скетч, и щелкните по остальным углам.

12. Наведите курсор на первый угол и щелкните по нему, когда курсор замыкания изменится на круг.

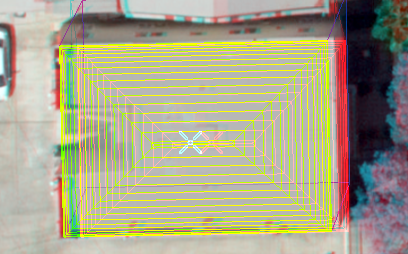

    Над изображением здания появится здание с купольной крышей.

13. Чтобы изменить угол наклона крыши, наведите курсор на желтую линию верхнего конька и прокрутите колесико мыши.



    Объект 3D-двускатной крыши в виде стереокарты с курсором на линии конька крыши.

14. Щелкните Готово или нажмите F2, чтобы создать объект.
