Модифицированная коническая проекция Нея
Описание

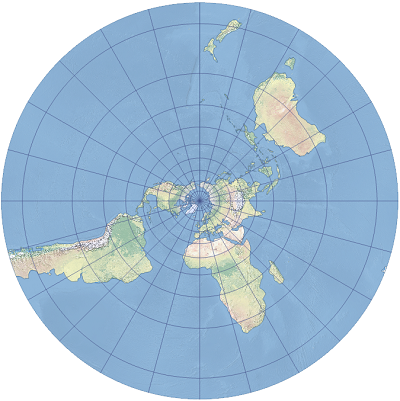

Проекция Нея — это измененная равноугольная коническая проекция Ламберта. Параллели в проекции слегка раздвигаются и формируют полные концентрические окружности с центром на полюсе, что создает азимутальное представление полярной области. Она хорошо подходит для областей около полюса. В проекции используются две стандартные параллели, одна из которых определяет, какое полушарие (северное или южное) проецируется в центре.
Математическая модель модифицированной конической проекции Нея была предложена С. Неем в 1949 году. Она доступна в версиях ArcGIS Pro 1.0 и более поздних, а также в ArcGIS Desktop 10.0 и более поздних.
Свойства проекции
В разделах ниже описываются свойства модифицированной конической проекции Нея.
Градусная сетка
Модифицированная коническая проекция Нея является азимутальной проекцией. Сетка проекции Нея похожа на сетки других азимутальных проекций в полярном аспекте. Параллели проецируются как концентрические окружности с центром на полюсе. Меридианы изображаются в виде прямых линий, начинающихся от полюса и пересекающихся с параллелями под прямым углом. Противоположный полюс не проецируется.
Искажения
Модифицированная коническая проекция Нея является равноугольной проекцией. В ней не поддерживаются истинные направления, но углы и формы поддерживаются в бесконечно малом масштабе. Вдоль двух стандартных параллелей искажения отсутствуют. Искажения площадей, расстояний и масштабов быстро увеличиваются при удалении от стандартных параллелей. Значения искажений вдоль параллели остаются постоянными.
Использование
Модифицированная коническая проекция Нея подходит только для карт областей вблизи одного из полюсов. Обычно первая стандартная параллель устанавливается на 71° или 74° северной или южной широты, а другая стандартная параллель устанавливается на 89°59'58" " (89,99944444°). Искажения невелики в пределах от 25° до 30° от полюса. Другие области искажаются слишком сильно, чтобы быть отображёнными на карте.
Ограничения
Модифицированная коническая проекция Нея на основе равноугольной проекции Ламберта не отображает противоположный полюс. Области, удаленные более чем на 30° от полюса, сильно искажены. Реализация этой проекции в ArcGIS не позволяет отобразить весь глобус.
Параметры
Модифицированная коническая проекция Нея имеет следующие параметры:
Смещение по долготе
Смещение по широте
Центральный меридиан
Стандартная параллель 1
Стандартная параллель 2
Масштабный коэффициент
Широта центра
Источники
Ney, C. H. (1949). "The modified Lambert conformal projection for polar areas." Canadian Journal of Research, 27, p. 269-283.
User's Guide for Mensuration Services Program (MSP) Geographic Translator (GEOTRANS). Версия 3.8 (2019). https://earth-info.nga.mil/. (доступ выполнен 2 февраля 2026 года)
