Надписывание полигональных объектов при помощи стиля Размещение как для рек

Иногда, из-за ширины, реки отображаются как полигоны. Реки – это особые объекты, состоящие из множества кривых, с крутыми изгибами, которые не так легко подписать. Стиль механизма надписывания Maplex Размещение как для рек генерализует общую линию для поворотов полигональной реки, и надпись размещается по более сглаженной линии. Надписывание рек также позволяет размещать надписи по нескольким излучинам.

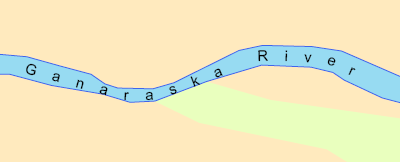

Для полигональных объектов-рек используются три типа размещения: По горизонтали, С изгибом и Сдвиг с изгибом. На следующем изображении показана река Ганараска, надписанная с использованием стиля размещения как для рек и расположением с изгибом.

Более подробно о настройке смещения надписей

1. Убедитесь, что механизм надписывания Maplex включен.

2. Убедитесь, что опция По надписыванию является активным способом отображения панели Содержание. Щелкните вкладку По надписыванию .

3. Выберите класс надписей на панели Содержание и щелкните вкладку Надписи.

4. На вкладке Надписи в группе Размещение надписей щелкните Свойства размещения надписей.

5. На панели Надписи щелкните Положение и щелкните вкладку Положение .

6. Разверните Размещение.

7. Выберите из ниспадающего списка Размещение как для рек.

   Позиция надписи может измениться, когда вы выберите стиль Размещение как для рек. Это происходит из-за того, что для объектов рек доступны три позиции размещения: Горизонтально внутри полигона, С изгибом внутри полигона и С изгибом вокруг полигона.
