Создайте шаблон для продукта данных длин LRS
Доступно с лицензией Location Referencing.
Чтобы создавать продукты данных линейной системы координат (LRS), необходимо сначала создать шаблон данных LRS, а затем использовать этот шаблон в качестве входных данных инструмента Создать продукт данных LRS.
Продукт данных длин LRS используется для расчета длин маршрутов на основе их характеристик. В следующей таблице представлен пример продукта данных длин LRS, который вычисляет длину труб из разных материалов, суммированную по названию линии:
Поле суммирования: Pipeline Name (Имя трубопровода)
Поля длины: Steel (Сталь), Plastic (Пластик), Cast/Wrought Iron (Литое/кованое железо), Ductile Iron (Высокопрочный чугун), Copper (Медь) и Other (Прочее)
|
Имя трубопровода |
Сталь |
Пластик |
Литое/кованое железо |
Высокопрочный чугун |
Медь |
Прочее |
|---|---|---|---|---|---|---|
|
Дриппинг-Спрингс – Смитвилл |
57685.399 |
2782.144 |
30466.520 |
105.835 |
5313.148 |
205.972 |
|
Смитвилл – Система давления Сан-Антонио |
38100.377 |
2774.152 |
30084.713 |
106.712 |
5506.429 |
112.218 |
|
Смитвилл — Хьюстон Нэшнл |
68750.141 |
2778.091 |
30152.803 |
113.810 |
5763.907 |
171.440 |
|
Хьюстон Нэшнл — Уэст-Монтгомери |
9891.025 |
1013.462 |
20014.545 |
69.013 |
2275.384 |
26.855 |
|
Тобосо Флэт – Винк |
22570.633 |
1662.397 |
23085.910 |
182.339 |
3350.644 |
55.359 |
|
Винк – Кран |
8810.257 |
792.611 |
19934.529 |
103.849 |
4029.958 |
104.295 |
|
Кран – Пакетт |
49052.482 |
1093.583 |
29883.968 |
99.403 |
2938.018 |
105.951 |
|
Пакетт — Мидл-Вэлли |
84739.194 |
2119.244 |
41182.485 |
205.975 |
6391.573 |
322.594 |
|
Тернер – Бранденбергер 66 Ранч |
9295.227 |
598.028 |
18493.245 |
38.996 |
1998.912 |
56.421 |
|
Магистральная линия сбора |
49672.684 |
2649.184 |
26583.385 |
139.586 |
5999.484 |
189.400 |
Другие типы продуктов данных длин LRS, которые вы можете настроить, включают следующее:
Длина типов трубопроводных систем, таких как наземная передача, наземный сбор и т.д., суммированная по году установки
Длина отчета об утечке, суммированная по названию трубопровода и коду состояния
Длина категорий диаметров и материалов труб, суммированная по системам трубопроводов
В этом рабочем процессе вы узнаете, как создать шаблон для создания продукта данных длин LRS, аналогичного показанному в таблице выше.
Выберите тип продукта данных LRS
Первым шагом в мастере Дизайнер продуктов данных является указание типа продукта данных.
Чтобы задать тип продукта данных длин, выполните следующие действия:
Запустите ArcGIS Pro и откройте проект с данными LRS на карте.
На вкладке Location Referencing в группе Продукты данных LRS щелкните Дизайнер продуктов данных

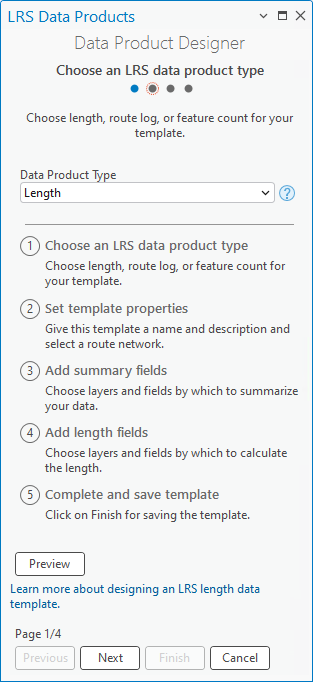

.Появится страница Выбрать тип продукта данных LRS мастера Дизайнер продуктов данных, и значением Типа продукта данных по умолчанию будет Длина.
Щелкните Далее.
Появится панель Задать свойства шаблона.
Задать свойства шаблона

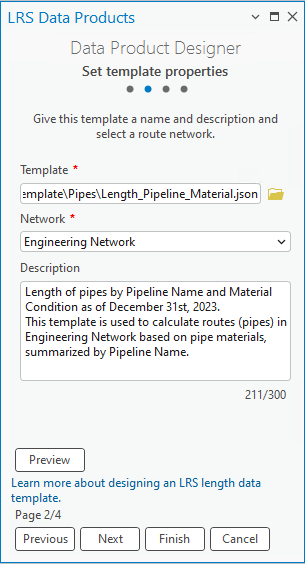

Чтобы задать свойства шаблона, выполните следующие действия:
Введите имя шаблона.
По умолчанию шаблон сохраняется в папке проекта. При желании перейдите в другое место, укажите имя шаблона и нажмите ОК.
Щелкните стрелку ниспадающего списка Сеть и выберите сеть.
Эта сеть используется для расчета длин маршрутов.
Можно заполнить описание.

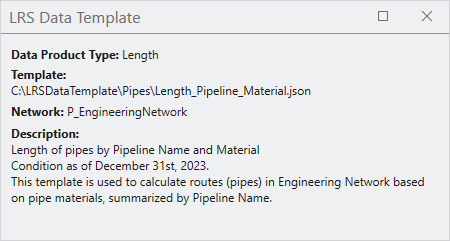

При желании нажмите Предварительный просмотр, чтобы открыть канву.
Канва форматирует информацию, представленную в мастере Дизайнер продуктов данных.
Щелкните Далее.
Добавление полей суммирования
Следующий шаг создания шаблона данных LRS — выбор слоя и полей суммирования. Продукт данных длин LRS суммируется на основе уникальных значений в слое суммирования. Можно настроить несколько слоев и полей суммирования. Слои суммирования упорядочены и разделены по уровням на основе их пространственных отношений.
В этом примере можно настроить слой системы трубопроводов как уровень один, а слой трубопровода как уровень два. Продукт данных длин LRS суммирует длину каждого трубопровода в каждой системе трубопроводов.
Примечание:
Этот шаг необязателен. Если вы не хотите добавлять поля суммирования в шаблон, нажмите Далее, чтобы продолжить.
Чтобы задать поля суммирования шаблона, выполните следующие действия:

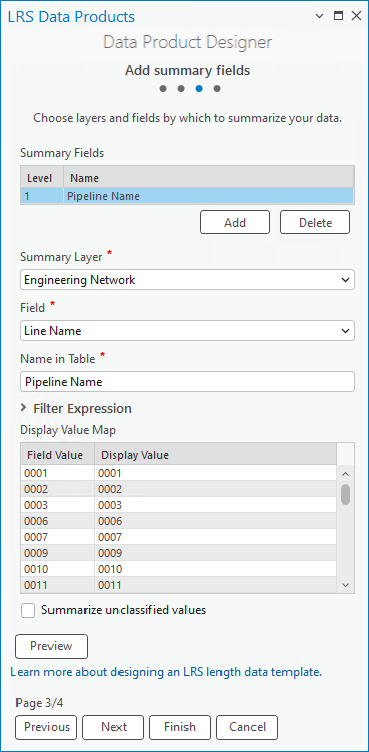

Нажмите Добавить, чтобы добавить уровень суммирования.
Щелкните стрелку раскрывающегося списка Слой суммирования и выберите слой суммирования.
Этот слой может быть классом полигональных объектов, линейным событием, зарегистрированным в сети, указанной на второй панели, или самой сетью. Этот слой должен находиться в той же базе геоданных или сервисе объектов и иметь ту же систему координат, что и указанная сеть.
В этом примере инженерная сеть является слоем суммирования для первого уровня.
Щелкните стрелку раскрывающегося списка Поле и выберите поле суммирования.
В этом примере поле Line Name является полем суммирования для инженерной сети.
После выбора поля суммирования раздел Отобразить карту значений отображает уникальные значения в поле суммирования. Вы можете редактировать столбец Отобразить значение в таблице. Продукт данных длин LRS вычисляет длину маршрута только для значений в разделе Отобразить карту значений.
Укажите имя для уровня суммирования в текстовом окне Имя в таблице.
В этом примере имя уровня — Pipeline Name.

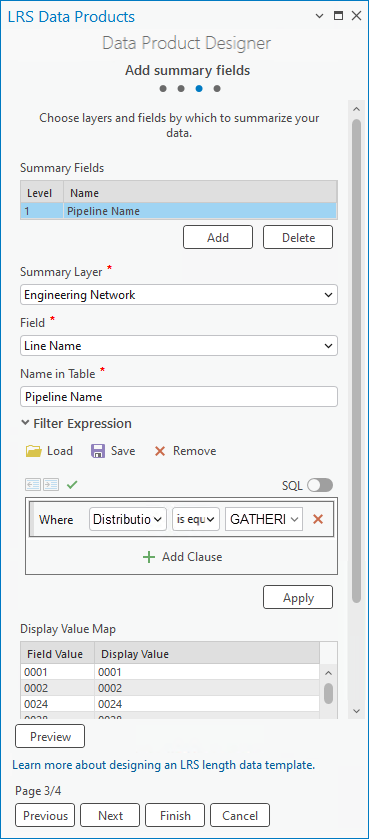

При желании щелкните стрелку раскрывающегося списка Выражение фильтра и укажите выражение для фильтрации отображаемых значений в разделе Отобразить карту значений.
В этом примере выбраны трубопроводы, которые собирают полевые трубы. Будет рассчитана длина маршрутов только в этих трубопроводах.
Дополнительно можно отметить опцию Суммировать неклассифицированные значения, чтобы суммировать длину, которая не включена в значения в разделе Отобразить карту значений.
В поле суммирования будет возвращено дополнительное значение Неклассифицированно.
По умолчанию опция Суммировать неклассифицированные значения не отмечена. Эта опция применяется ко всем слоям суммирования.
В этом примере опция Суммировать неклассифицированные значения остается неотмеченной.
Если вы добавляете несколько уровней суммирования, повторите предыдущие шаги для каждого уровня.
Щелкните Далее.
Добавить поля длины
После выбора слоя суммирования следующим шагом будет добавление полей длины. Поля длин формируют столбцы, которые показывают длину маршрутов в продукте данных длин LRS.
Опции для настройки полей длины: Одно значение и Уникальные значения. Вы можете настроить поля длины по одному, используя опцию Одно значение и применяя фильтр для создания категорий, или использовать опцию Уникальные значения, чтобы настроить все уникальные значения, как отдельные поля длины.
В этом примере опция Одно значение используется для расчета длин труб из разных материалов, поскольку данные имеют более одного уникального значения, которые будут объединены в одну категорию. Например, поле Steel (Сталь) является составным из полей Bare Steel (Сталь без покрытия) и Coated Steel (Сталь с покрытием). Вы настроите их как одно поле длины, а не отдельные поля.
Чтобы задать поля длин шаблона, выполните следующие шаги:
Нажмите Добавить, чтобы добавить поле длины.
Щелкните стрелку раскрывающегося списка Слой длины и выберите слой длины.
Этот слой может быть линейным событием, зарегистрированным в сети, указанной на второй панели, или самой сетью. Этот слой должен находиться в той же базе геоданных или сервисе объектов и иметь ту же систему координат, что и указанная сеть.
В этом примере линейное событие Gathering Field Pipe является первым слоем длины.
Щелкните стрелку ниспадающего меню Метод выборки и выберите метод выборки.
Одно значение — добавьте одно поле длины.
Уникальные значения — добавьте несколько уникальных значений для выбранного поля длины, и каждое уникальное значение станет отдельным полем. Эта опция отображается только в том случае, если слой длины задан без имени или фильтра.
Если вы выбрали Одно значение, пропустите шаг 4 ниже. В этом примере опция Одно значение используется как метод выборки с настраиваемыми фильтрами, применяемыми к полю длины, и пример продолжается с шага 5 ниже.
Если вы выбрали Уникальные значения, выберите поле в слое длины из всплывающего окна, которое появляется, и выполните следующие действия:
Выберите уникальные значения, установив отметки рядом со значениями.
При желании измените имя для каждого выбранного уникального значения.
Имя становится именем поля длины, когда уникальные значения добавляются в мастер Дизайнер продуктов данных.

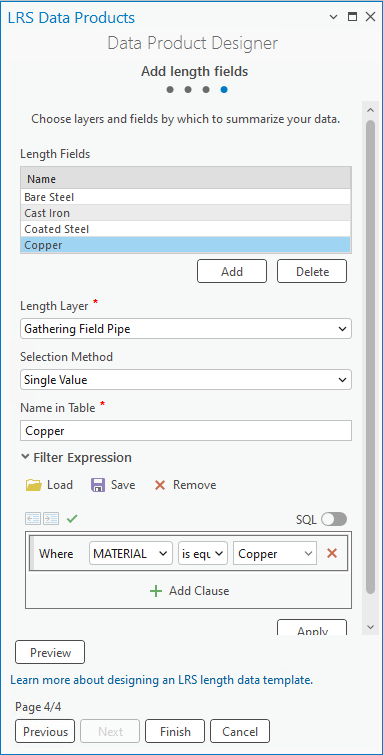

Нажмите Добавить, чтобы добавить выбранные уникальные значения в качестве полей длины.
Каждое поле длины автоматически имеет Одно значение в качестве метода выборки и выражение фильтра, соответствующее уникальным значениям.
Примечание:
Опция Уникальные значения также учитывает значения в доменах кодированных значений и подтипах.
Укажите имя для этого поля длины или обновите существующие имена, щелкнув каждую ячейку.
В этом примере Steel — это имя для первого поля длины.

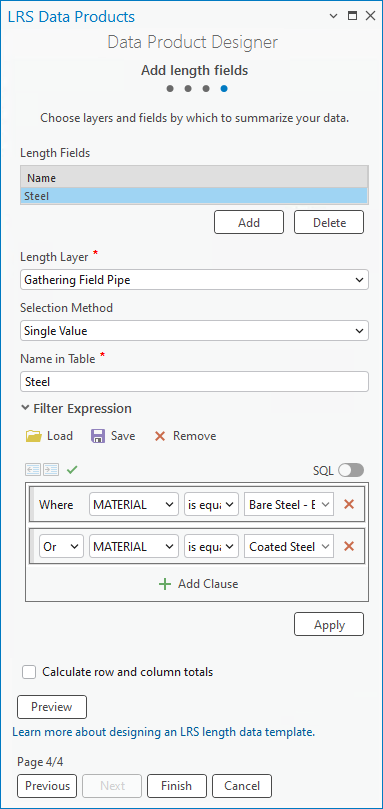

При желании щелкните стрелку раскрывающегося списка Выражение фильтра и введите выражение для фильтрации полей длины.
В этом примере, поскольку шаблон используется для расчета длины труб из разных материалов, поля длины являются уникальными значениями в поле Material. Первое поле длины называется Steel, и к полю Material применяется фильтр для выбора значений, соответствующих категории стали, например, сталь без покрытия и сталь с покрытием.
Дополнительно можно отметить опцию Вычислить итоги строк и столбцов, чтобы рассчитать общее значение длины для строк и столбцов в продукте данных.
По умолчанию опция Вычислить итоги строк и столбцов не отмечена. Эта опция применяется ко всем слоям длины.
В этом примере опция Вычислить итоги строк и столбцов остается неотмеченной.

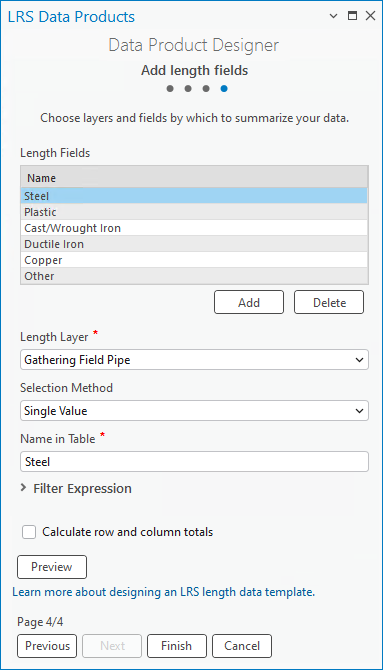

Если вы добавляете несколько полей длины, повторите предыдущие шаги для каждого поля.
В этом примере дополнительными полями длины являются Plastic (Пластик), Cast/Wrought Iron (Литое/кованое железо), Ductile Iron (Высокопрочный чугун), Copper (Медь) и Other (Прочее).
Нажмите Готово, чтобы сохранить шаблон.
Примечание:
Чтобы просмотреть или отредактировать существующий шаблон, на странице Задать свойства шаблона щелкните кнопку Перейти к местоположению шаблона
рядом с текстовым полем Шаблон. Вы можете выбрать шаблон из папки проекта или других местоположений.
Вы можете использовать этот шаблон в инструменте Создать продукт данных LRS.
