Редактировать TIN (Инструменты 3D Analyst)

Краткая информация

Загружает данные из одного или нескольких входных объектов, которые изменят поверхность существующей нерегулярной триангулированной сети (TIN).

Более подробно о работе инструмента Редактировать TIN

Иллюстрация

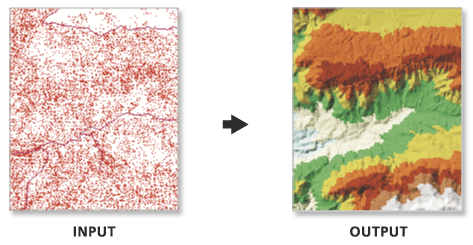

Иллюстрация инструмента Редактировать TIN

Линии перегиба добавлены в TIN.

Использование

  • Этот инструмент изменяет входную TIN. Рассмотрите возможность использования инструмента Копировать TIN для создания резервной копии, если вы хотите сохранить исходную версию TIN без изменений.

  • Тип объекта поверхности определяет, каким образом входные объекты участвуют в определении триангуляционной поверхности.

    • Точечные объекты можно задать в виде облаков точек, что создает узлы данных, z-значения которых используются в триангуляции поверхности.

    • Линейные объекты можно задать в виде облаков точек и линий перегиба, которые обозначают местоположения на поверхности вдоль линейных неоднородностей уклона, таких как линии хребтов, береговые линии, бордюры, контуры зданий и т.д.

    • Полигональные объекты также можно задать в виде облаков точек и линий перегиба вместе с вырезающими объектами, определяющими область данных, заменяющими объектами, задающими регионы с постоянными z-значениями (например, поверхность воды), и стирающими объектами, которые обозначают внутренние области с отсутствующими данными.

  • Инструмент может создать TIN, состоящий из множества миллионов точек, при наличии достаточного объема памяти. Однако ограничение числа узлов TIN до менее чем 6 миллионов обеспечит достаточную производительность и удобство использования. Если необходима большая поверхность TIN, рассмотрите возможность использования набора данных Terrain. Набор данных о рельефе местности предлагает многоуровневую TIN-поверхность, которая может поддерживать гораздо большие наборы исходных измерений.

Параметры

Подпись Объяснение Тип данных

Входная TIN

Набор данных TIN, который будет обработан.

TIN Layer

Определение объекта поверхности

Входные объекты и связанные с ними свойства, определяющие, как они будут добавлены в TIN.

Столбцы таблицы значений:

  • Input Features–The features that will be added to the TIN.

  • Height Field–The field from the input's attribute table that will provide the elevation for its features. The z- or m-values in the Shape field can be used along with any numeric field. Choosing the <None> option will result in the feature's elevation being interpolated from its surrounding 3D measurements.

  • Tag Field–A numeric attribute will be assigned to the TIN's data elements using values obtained from an integer field in the input feature's attribute table.

  • Type–The input feature's role in defining the TIN surface. The available options depend on the geometry of the input features. For line- and polygon-based surface feature types, the hard and soft designations for the surface feature type impact the way the line or polygon boundary is handled when interpolating a raster surface from the TIN dataset when using natural neighbor interpolation. A hard surface feature type represents a border with a sharp discontinuity in elevation, such as the edge of a cliff, a wall, or a curb on the side of the road. A soft surface feature type represents a border where the elevation is more smoothly defined.

    • Mass Points–Elevation measurements will be incorporated as TIN nodes.

    • Hard Line–Breakline features will define linear discontinuities in the TIN.

    • Soft Line–Breakline features will define linear discontinuities in the TIN.

    • Hard Clip–Polygon features will define the data area of the TIN surface.

    • Soft Clip–Polygon features will define the data area of the TIN surface.

    • Hard Erase–Polygon features will define interior voids in the data.

    • Soft Erase–Polygon features will define interior voids in the data.

    • Hard Replace–Polygon features will define areas of constant height.

    • Soft Replace–Polygon features will define areas of constant height.

    • Hard Value Fill–Integer attributes will be assigned to nodes and triangle faces.

    • Soft Value Fill–Integer attributes will be assigned to nodes and triangle faces.

  • Use Z–Specifies whether z- or m-values will be used when the SHAPE field is specified as the height source. Specifying True indicates that z-values will be used; specifying False indicates that m-values will be used.

Value Table

Делоне с ограничениями

(Дополнительный)

Определяет, какой метод триангуляции будет использоваться вдоль линий перегиба TIN.

  • Отмечено–The TIN will use constrained Delaunay triangulation, which will add each segment as a single edge. Delaunay triangulation rules are honored everywhere except along breaklines, which will not be densified.

  • Не отмечено–The TIN will use Delaunay conforming triangulation, which may densify each segment of the breaklines to produce multiple triangle edges. This is the default.

Boolean

Производные выходные данные

Подпись Объяснение Тип данных

Обновленная TIN

Обновленная TIN.

TIN Layer

Параметры среды

Текущая рабочая область, Экстент

Информация о лицензировании

  • Basic: Требуется 3D Analyst
  • Standard: Требуется 3D Analyst
  • Advanced: Требуется 3D Analyst
