趋势转 RGB 函数

需具有 Image Analyst 许可才能使用。

概述

用于将趋势栅格转换为三波段 RGB（红、绿和蓝）栅格。趋势栅格由生成趋势栅格函数或 CCDC 分析栅格函数生成。

此函数对于通过“生成趋势”函数或“CCDC 分析”函数来可视化模型系数数据非常有用。这两个函数都会评估像素值变化的趋势，但是函数的结果难以直接解释。

此函数还可以用于可视化 生成趋势栅格 和 使用 CCDC 分析变化 地理处理工具的输出。

与许多栅格函数一样，您可能需要使用 动态范围调整 (DRA) 选项以更好地显示此函数的结果。

系统提供两个模型转换选项：

线性 - 来自模型的线性趋势信息将转换为 RGB。可以使用此选项来可视化线性趋势模型的斜率和截距系数。

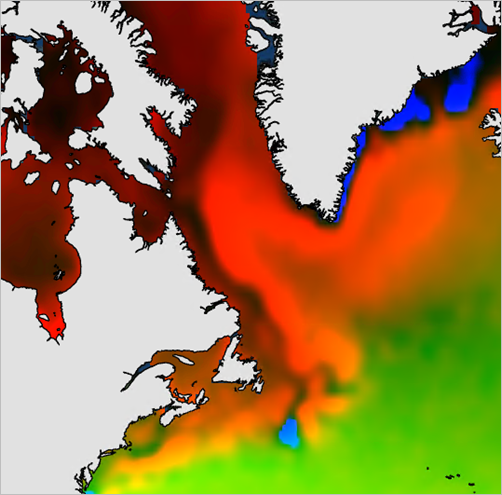

递增（正）斜率值将转换为红色，递减（负）斜率值将转换为蓝色，截距值将转换为绿色。截距是第一个剖切时的建模像素值。在下图中，拉布拉多海的年度海洋温度在上升，并且显示为红色，而格陵兰岛东南沿海的沿海水域温度却在下降，并且显示为蓝色。
谐波 - 来自模型的谐波趋势信息将转换为 RGB。可以使用此选项来可视化趋势栅格或变化分析栅格中的谐波回归系数。首先将振幅和相位系数转换为色调、饱和度、亮度 (HSV) 颜色模型，然后再转换为 RGB。色调由模型相位系数确定，饱和度由模型振幅确定，并且值保持恒定。如果输入栅格是来自“生成趋势”栅格函数的趋势栅格，则蓝色和紫色像素指示季节性变化较大（例如，落叶林）的区域，而绿色和黄色指示季节性变化较小的区域。如果输入栅格是来自“CCDC 分析”函数的变化分析栅格，则将以粉红色渲染水体，以白色绘制已开发的区域，蓝色和紫色像素表示草原或森林，而橙色或红色像素则表示农业。

当 回归类型 设置为线性或谐波时，“生成趋势”栅格函数的趋势栅格输出将支持线性模型转换选项：因为“生成趋势”函数中的谐波回归类型还会包含线性模型。

当 回归类型 设置为谐波时，“生成趋势”栅格函数的趋势栅格输出将支持谐波模型转换选项。 “CCDC 分析”栅格函数的变化分析栅格输出也支持此选项。


参数	描述
栅格	输入趋势栅格。
模型类型	要转换为 RGB 的模型信息的类型。线性 - 线性趋势信息将转换为 RGB。这是默认设置。谐波 - 谐波趋势信息将转换为 RGB。
