使用 ArcGIS Reality for ArcGIS Pro 进行网格编辑
在 Standard 或 Advanced 许可等级下可用。
适用于具有 ArcGIS Reality 许可的 ArcGIS 组织。
ArcGIS Reality for ArcGIS Pro 能够从机载影像生成 2.5D 和 3D 网格，以支持您的工程。 这些网格是工程区域的纹理模型，可将二维影像转换为工程区域的逼真制图表达。 生成的网格质量有时会受到各种影像相关因素的不利影响，例如时间差异、图像质量差、高反射表面和影像重叠不足。 这些因素可能导致出现尖峰、不完整或扭曲的立面和表面，从而降低网格质量。
大多数已识别的问题均可使用校正多边形得到满意解决。 校正多边形是用于标识待编辑区域的 3D shapefile（适用于 DSM 网格编辑）或 3D 多面体要素类（适用于 3D 网格编辑）。 校正多边形可以是单部件或多部件多边形，且与正在编辑的工程具有相同的空间参考。 将校正多边形输入到产品生成向导中，该向导会重新生成受影响的区域。
注:
编辑 2D 和/或 3D 产品时需注意以下事项： 如果同时生成了多种产品（2D 和 3D），则两种类型的数据均需使用相同的 3D 多面体要素文件作为校正多边形。 该多面体要素文件在场景视图中创建。 如果仅生成了 2D 产品，建议使用 3D shapefile 作为校正多边形。 3D shapefile 可在场景视图或地图视图中生成。
下面介绍了校正网格和重新生成产品的工作流程。
2.5D 或 DSM 网格编辑错误

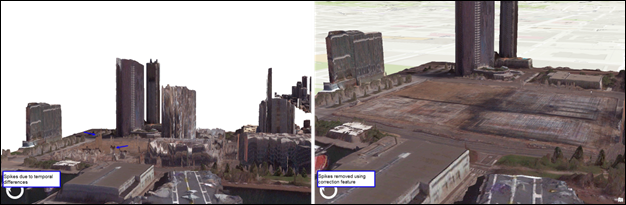

在 2.5D 或 DSM 网格中，错误主要出现在水平面或水平表面上。 常见错误可能包括尖峰、波浪状表面和悬浮对象。
要校正 DSM 网格中的异常，请执行以下步骤（假设已生成 DSM 网格产品）。
将 DSM 网格产品添加到本地 Scene Viewer
在目录窗格中，展开包含您工作空间的实景映射容器。
找到并展开包含待编辑产品的工作空间。
展开产品文件夹和网格文件夹。
展开 DSM 网格文件夹和 SLPK 文件夹。
右键点击
DSM_Mesh.slpk，从下拉列表中选择添加到新建项 > 局部场景。 将添加一个新的场景查看器到地图视图，并在地图中加载网格产品。漫游并缩放到待编辑区域。
创建要用作校正要素的 3D 多边形
右键单击用于存储校正要素的文件夹，选择新建 > Shapefile。
创建要素类窗格随即打开。
对于要素类名称参数，输入一个名称。
确保几何类型为面。
对于包含 Z 值参数，选择是。
对于坐标系参数，单击下拉列表并选择
Current Map [Scene_*your file name*]。
接受所有其他默认值并单击运行以创建校正要素。 完成后，校正要素将添加到场景视图中。
执行 2D 智能数字化以定义待校正区域
可以在 2D 地图或场景查看器中执行 2D 智能数字化。 选择的查看器取决于待校正的错误类型。 例如，如果要校正 DSM 网格中的尖峰，建议使用场景查看器进行数字化，因为其能更清晰地描绘尖峰位置。 如果要规则化建筑物形状，建议使用带有真正射辅助的 2D 地图。
要数字化标识待校正区域的多边形，请执行以下步骤：
在 Scene Viewer 中，可以选择在符号系统窗格中更改校正要素的符号系统，使其变为空心。
将要素设为空心将消除数字化过程中填充遮挡其他要素的可能性。
定义高程源。 在编辑菜单的高程组中，使用选择添加 Z 值的方式工具定义要添加到校正要素的高程值来源。
在此工具中，有两种模式选项可用于定义高程源，即表面和常数 Z。 在 Scene Viewer 中，仅常数 Z 选项可用。
- 从下拉列表中单击模式 > 常数 Z。 在输入框中输入常数 Z 值，并确保在单位选择器中定义了正确的单位。
注:
常数 Z 值适用于地形平坦且已知地形高程值的场景，此时可将地形高度定义为应用于校正要素的高程。
注:
表面 - 使用 DEM 作为高程源。 仅当从 2D 地图进行数字化时，才将 DEM 定义为校正要素高程源。 可以选择添加首选的 DEM 图层。
在内容窗格中，选择先前创建的校正要素的名称。
在编辑选项卡上的要素组中，单击创建按钮。
创建要素窗格随即打开。
在模板选项卡下，单击先前创建的校正要素。
确保选中创建面要素
模板。开始勾绘待校正区域的边界。 完成后，在查看器中双击或按 F2。
在编辑选项卡的管理编辑内容组中，单击保存保存编辑内容。
在产品生成向导中使用校正要素
按照以下步骤在产品生成向导中校正 2.5D 网格。
在实景映射选项卡上的产品组中，选择最初用于创建正在编辑的产品的选项。 例如，如果最初使用多产品向导创建了多个产品，则需要选择相同的向导并选择与最初选择相同的产品选项。
单击共享高级设置。
高级产品设置窗口随即打开，并自动填充上次运行该工具时的设置。
对于校正要素，选择先前创建的用于标识待校正区域的多边形。
注:
如果同时指定了校正多边形和水体要素多边形，则在两者重叠的区域，将优先处理水体要素，而忽略校正多边形。
将处理文件夹的位置定义在具有足够可用存储空间的高速磁盘上。
接受所有其他默认值，然后单击确定以接受更改并关闭高级产品设置窗口。
您将返回产品生成设置窗口。
使用与初始产品生成过程匹配的设置完成向导。
初始实景处理的产品设置应仍然存在。
在向导中完成设置后，单击完成。
处理完成后，检查已校正区域的完整性。

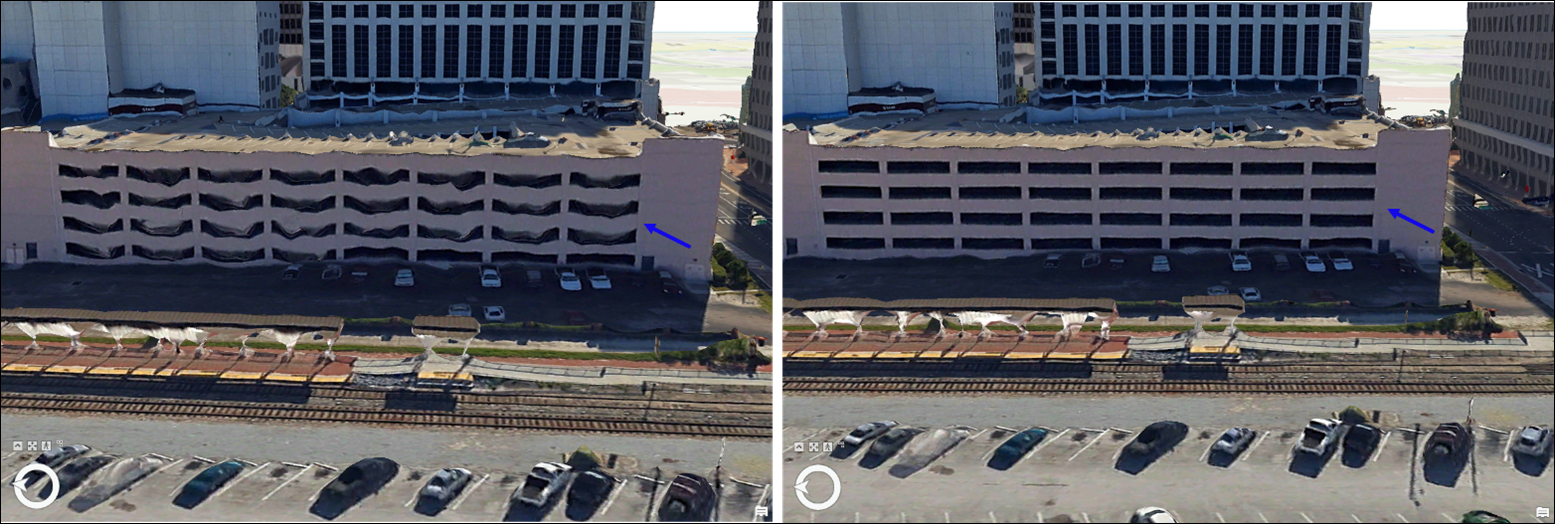

3D 网格中的编辑错误
使用以下内容作为指南来校正 3D 网格中的异常。 以下步骤假设已生成 3D 网格产品。
将 3D 网格添加到本地 Scene Viewer
请按照以下步骤将 3D 网格添加到 Scene Viewer。
在目录窗格中，展开存储您工作空间的实景映射容器。
找到并展开包含待编辑产品的工作空间。
展开产品文件夹和网格文件夹。
展开 3D 网格文件夹和 SLPK 文件夹。
右键单击
Mesh.slpk，然后从下拉列表中选择添加到新建项 > 局部场景。将添加一个新的场景查看器到地图视图，并加载网格产品。
将添加一个新的场景查看器到地图视图，并加载网格产品。
漫游并缩放到待编辑区域。
创建要用作校正要素的 3D 多面体多边形
请按照以下步骤创建要用作校正要素的 3D 多面体多边形。
右键单击用于存储校正要素的文件夹，选择新建 > Shapefile。
创建要素类窗格随即打开。
对于要素类名称参数，输入一个名称。
确保几何类型参数设置为多面体。
对于坐标系，单击下拉列表并选择
Current Map [Scene_*your file name*]。接受所有其他默认值并单击运行以创建校正要素。 完成后，校正要素将添加到场景视图中。
更改创建的 3D 多面体校正要素的符号系统
请按照以下步骤更改创建的 3D 多面体多边形的符号系统，以增强可解释性。
在内容窗格中，单击 3D 多面体符号。
格式化网格符号窗口随即打开。
单击属性选项卡。
属性对话框随即打开。
对于颜色，单击下拉菜单从可用选项中进行选择。
对于轮廓颜色，单击下拉菜单并选择与上述所选颜色对比鲜明的选项。
单击窗口底部的应用以接受更改。
对校正要素执行 3D 智能数字化
要数字化标识待校正区域的多边形，请执行以下步骤：
在内容窗格中，选择先前创建的校正要素的名称。
在编辑选项卡上，单击位于要素组中的创建。
创建要素窗格随即打开。
在模板选项卡下，单击先前创建的校正要素。
确保选中“创建 3D 几何”
模板。开始勾绘待校正异常的边界。 完成后按 F2。 在编辑选项卡上的管理编辑内容组中，单击保存以保存编辑内容。
注:
数字化第一个点并移动到第二个点后，线可能会自动捕捉到网格上的任意顶点。 要在数字化时关闭捕捉，请按键盘上的空格键。
根据校正目标的需要，数字化任意数量的区域。
注:

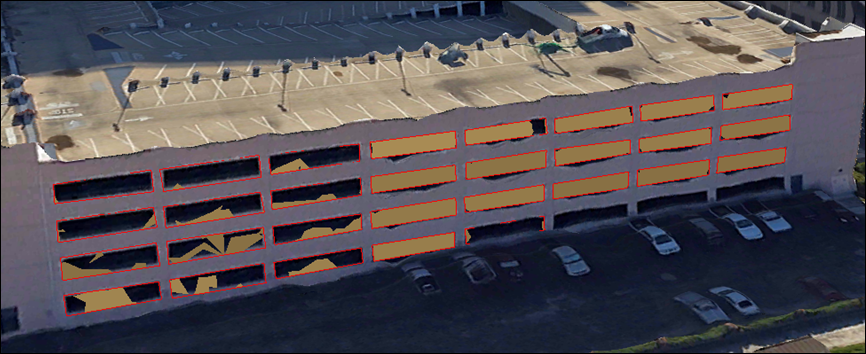

每个待校正的要素都需要单独采集。 例如，在上图中，每个窗户开口都被数字化为构成多面体多边形的独立实体，而不是将整个建筑物立面数字化为一个多边形。
当所有待校正区域都完成数字化后，保存编辑内容。
在产品生成向导中使用校正要素
请按照以下步骤在产品生成向导中校正 3D 网格。
在实景映射选项卡上的产品组中，选择最初用于创建正在编辑的产品的选项。 例如，如果最初使用多产品向导创建了多个产品，则需要选择相同的向导并选择与最初选择相同的产品选项。
单击共享高级设置。
高级产品设置窗口随即打开，并自动填充上次运行该工具时的设置。
对于校正要素，选择先前创建的用于标识待校正区域的多边形。
注:

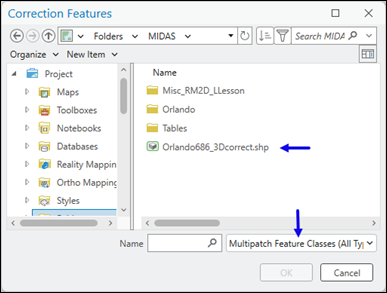

如果要导航到磁盘来选择 3D 多面体，则可能需要更改“校正要素”窗口的过滤器，才能在文件资源管理器中看到多面体。
注:
如果同时指定了校正多边形和水体要素多边形，则在两者重叠的区域，将优先处理水体要素，而忽略校正多边形。
将处理文件夹的位置定义在具有足够可用存储空间的高速磁盘上。
接受所有其他默认值，然后单击确定以接受更改并关闭高级产品设置窗口。
您将返回产品生成设置窗口。
使用与初始产品生成过程匹配的设置完成向导。
初始实景处理的产品设置应仍然存在。
在向导中完成设置后，单击完成。
处理完成后，检查已校正区域的完整性。
