查找路径

路径包含有价值的测量信息。 通过查找路径，可以在不知道路径确切坐标的情况下提供测量值。 当地图中存在包含 m 值的线性图层时， 查找路径 窗格可用。 可从 线性参考 上下文选项卡访问 查找路径 窗格。

注:

查找路径 窗格目前支持简单要素。

打开“查找路线”窗格

要打开 查找路线 窗格，请完成以下步骤：

1. 将包含 m 值的图层添加至地图。

   随即显示 线性参考 上下文选项卡。



2. 单击 线性参考 上下文选项卡，然后在 导航 部分中，单击 查找路径 。

   随即显示 查找路线 窗格。

   将根据与路径和 m 值匹配的搜索条件返回路径记录。

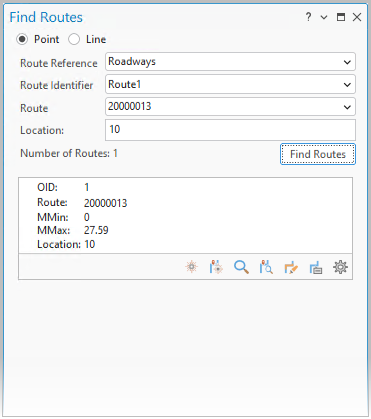

   下图是搜索单个 m 值的示例：



“查找路线”记录选项

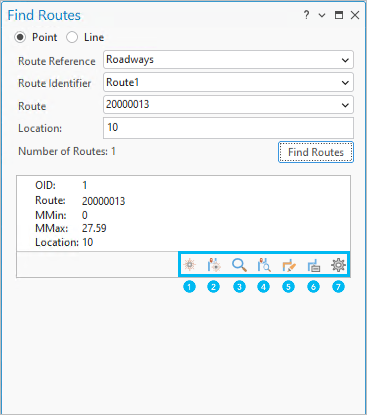

下图显示了可用于标识使用 查找路径 窗格找到的路径记录的命令。 下表将解释每种命令。

下表将上图中的数字与其相应的元素编号和命令描述相关联。

元素	描述
1	闪烁路径 - 临时显示整个路径。 提示： 闪烁路径 命令用于临时显示所选路径；但是，要保留对路径记录的选择，可以在地图中或从弹出窗格中单击路径记录。
2	闪烁路径位置 - 临时显示路径的一部分。
3	缩放至路径 - 缩放以显示整个路径。
4	缩放至路径位置 - 缩放以显示路径的一部分。
5	绘制路径位置 - 绘制路径的子集。 注: 当路径包含多个部分或路径非单调时，可以绘制多个路段。
6	标签路径位置 - 标注路径的子集。 注: 当路径包含多个部分或路径非单调时，可以标注多个路段。
7	弹出窗口 - 显示包含记录相关属性信息的弹出窗格。 弹出窗口 命令位于 更多选项 中。

查找、绘制和标注路径记录

要访问 查找路径 窗格，活动地图必须具备包含 m 值的线性要素。

• 此视频是使用 ArcGIS Pro 3.5 创建的。

要查找、绘制和标注路径记录，请完成以下步骤：

1. 打开 查找路径 窗格 。

2. 将搜索类型设置为 点 或 线 。

3. 单击 路径参考 下拉箭头，然后选择一个图层。

4. 单击 路径标识符 下拉箭头，然后选择一个字段。

   注:

   此字段可以为数值、文本或 GUID。

5. 单击 路径 下拉箭头，然后选择一个值。

6. 提供搜索条件值，并根据需要将类型设置为 点 （默认）或 线 。

   • 对于 点 ，提供 位置 值。

   • 对于 线 ，提供 起始 值和 终止 值。

     注:

     为 位置 、 起始 和 终止 提供的值表示要在线性系统中检查的 m 值。 M 值是表示线性系统测量单位的数值，无论是英里、时间还是为数据集定义的其他测量单位。

     位置 值的一个用例是查找路径上行驶速度为每小时 60 英里的所有地点。

7. 单击 查找路径 。

   如果任何路径要素满足指定条件，则会返回一条路径记录。

   注:

   简单数据集不强制采用单调路线或唯一路线标识符。 如果数据集中有两个路径具有相同的路径 ID，则 查找路径 窗格中会返回两个记录。 使用对象标识符 (OID)，您可以标识需要更新的记录。

8. 单击 标注路径位置 以标注与搜索条件匹配的路段。

   将创建图形并将其添加到活动地图中系统创建的线性参考图形图层。 该图形包含有关路径、开始测量值和结束测量值的信息。

9. 单击 绘制路径位置 以绘制与搜索条件匹配的路段。

   将创建图形并将其添加到活动地图中系统创建的线性参考图形图层。 下图显示了路径中与搜索条件匹配的路段。

   注:

   路径图形基于满足单部分和多部分路径的多个 m 值绘制。
