使用其他要素裁剪要素

裁剪工具 在可见要素与其他要素重叠的位置将其裁剪。 您可以使用所选要素裁剪所有可编辑要素，或者使用所选输入要素裁剪所选目标要素。 此工具位于修改要素窗格中。

该工具包含多种裁剪方法，允许您在裁剪要素的边界内或边界外删除或保留生成的要素。 此外，您可以保留共享重合边界的要素的几何，或者拆分并保留所有要素。

使用此工具时，注意以下事项：

  • 缓冲距离大于零 (0) 时，将在地图中预览缓冲区。

  • 使用放弃（剩余部分）方法 放弃 时，可选的保留重合设置会保留共享重合边界的要素的几何。

  • 裁剪包含 z 值的要素时，将保留其线段的俯仰角并为新折点分配内插的 z 值。

裁剪所有可编辑要素

选中裁剪所有可编辑要素复选框，以裁剪与所选要素重叠的所有可见要素。 此设置将隐藏输入要素和目标要素选项卡。

  1. 打开包含待编辑要素的地图，或将图层添加到地图。

    提示：

    在编辑之前，请确认您正在编辑的图层是可编辑的，捕捉设置可以提高工作流的效率和准确性，并且指定给活动地图的坐标系适合您正在执行的编辑类型。

    有关设置的基础清单，请参阅配置编辑设置。

  2. 单击功能区上的编辑选项卡。 在要素组中，单击修改 。

    修改要素窗格随即显示。

  3. 单击裁剪工具 。

    要查找工具，请展开划分，或在搜索文本框中输入 Clip。

    工具随即打开，选择一个或多个点、线或面工具 自动运行。

  4. 在工具窗格底部选中裁剪所有可编辑要素复选框。

  5. 选择将用于裁剪重叠要素的要素。

    所选要素将显示在选择视图中。

    要优化选择，请在选择视图中右键单击某个要素，然后选择取消选择 或仅选择此项 。

  6. 单击缓冲距离框，键入缓冲距离，然后设置单位。

要素类型 缓冲区值
面 指定一个大于或等于零 (0) 的距离。 为零 (0) 的缓冲区距离会在要素与面边界重叠的位置裁剪这些要素。
点与线 指定一个大于零 (0) 的缓冲区距离。
  1. 请选择以下裁剪方法之一：
方法 描述
放弃（剩余部分） 放弃 删除裁剪要素边界内的生成要素。 要保留共享重合边界的要素的几何，请选中保留重合复选框。
保留 保留 保留裁剪要素边界内的生成要素。
包含 包含 保留裁剪要素边界内的生成要素，并删除裁剪边界外的所有要素。
分割 分割 分割重叠要素并保留所有要素。
  1. 单击裁剪。

使用输入要素裁剪选定的目标要素

取消选中裁剪所有可编辑要素复选框，以裁剪与所选输入要素重叠的选定目标要素。 要管理选择集，请在输入要素或目标要素选项卡中右键单击选定的要素，然后单击相应的命令将其移动到另一个选项卡。

  1. 打开包含待编辑要素的地图，或将图层添加到地图。

    提示：

    在编辑之前，请确认您正在编辑的图层是可编辑的，捕捉设置可以提高工作流的效率和准确性，并且指定给活动地图的坐标系适合您正在执行的编辑类型。

    有关设置的基础清单，请参阅配置编辑设置。

  2. 单击功能区上的编辑选项卡。 在要素组中，单击修改 。

    修改要素窗格随即显示。

  3. 单击裁剪工具 。

    要查找工具，请展开划分，或在搜索文本框中输入 Clip。

    工具随即打开，选择一个或多个点、线或面工具 自动运行。

  4. 在工具窗格底部取消选中裁剪所有可编辑要素复选框。

    输入要素和目标要素选项卡将显示。

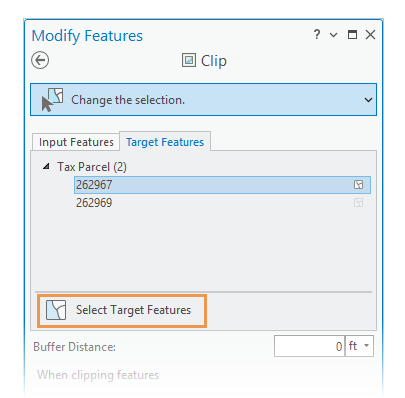

     ![裁剪目标要素](images/ClipSelectTargetFeatures-1B029.png)

  5. 单击输入要素选项卡，然后选择将用于裁剪目标要素的要素。

    选定的要素显示在输入要素选项卡的选择视图中，并在地图上以虚线边界和影线高亮显示。

    要将选定的输入要素更改为目标要素，请右键单击它并选择移动到目标。

    要优化选择，请在选择视图中右键单击某个要素，然后选择取消选择 或仅选择此项 。

  6. 单击缓冲距离框，键入缓冲距离，然后设置单位。

要素类型 缓冲区值
面 指定一个大于或等于零 (0) 的距离。 为零 (0) 的缓冲区距离会在要素与面边界重叠的位置裁剪这些要素。
点与线 指定一个大于零 (0) 的缓冲区距离。

  1. 单击目标要素选项卡，然后选择将由输入要素裁剪的要素。

    或者，如果已经选择了输入要素，请单击选择目标要素工具 ，以选择所有与输入要素重叠的可编辑和可见的要素。 此工具显示在选择视图的底部，仅当输入要素选项卡上当前已选择要素时才可用。

    选定的要素显示在目标要素选项卡的选择视图中，并在地图上以虚线边界和影线高亮显示。

    要将选定的目标要素更改为输入要素，请右键单击它并选择移动到输入。

    要优化选择，请在选择视图中右键单击某个要素，然后选择取消选择 或仅选择此项 。

  2. 请选择以下裁剪方法之一：

方法 描述
放弃（剩余部分） 放弃 删除裁剪要素边界内的生成要素。 要保留共享重合边界的要素的几何，请选中保留重合复选框。
保留 保留 保留裁剪要素边界内的生成要素。
包含 包含 保留裁剪要素边界内的生成要素，并删除裁剪边界外的所有要素。
分割 分割 分割重叠要素并保留所有要素。
注意：

如果在进行目标选择后更改裁剪方法或输入选择，确认目标选择正确或重新选择目标要素。

  1. 单击裁剪。
