配置屏幕约束

屏幕 约束 会提示您在绘制线和面线段时 输入方向和距离值 。 您可以配置方向约束并指定接收初始焦点的约束。

注:

屏幕约束还将提示使用 旋转 工具输入旋转角度。

1. 单击功能区上的 编辑 选项卡。 在 管理编辑内容 组中，单击 设置 。

   随即出现 编辑器设置 对话框。

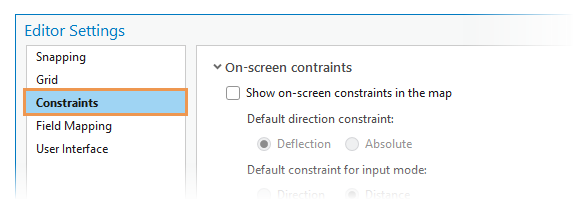

2. 在 编辑器设置 对话框中，单击 约束 选项卡，然后展开 屏幕约束 。



   提示：

   要快速访问方向和输入模式设置，请将鼠标悬停在 状态栏



   上的 约束 按钮 上方

3. 选中 在地图中显示屏幕约束 复选框。 这会在创建要素几何或旋转要素时显示屏幕输入控件。

   要关闭屏幕约束，请取消选中此设置。

4. 选择如何测量在方向约束中输入的值。

   偏转	将输入的值应用为从上一线段测量的偏转角。
   绝对	使用分配给地图的坐标系将输入的值应用为绝对角度。

5. 按 Enter 键并输入一个值，然后选择接收初始焦点的约束。

   • 方向

   • 距离

6. 单击 确定 。
