设置草图符号系统选项

草图符号系统的应用程序编辑选项包括用于符号化未完成的草图几何的折点、线段和控制点的设置。 这些选项位于 选项 对话框的 编辑 侧选项卡中。

注:

控制点是特殊的折点，可用于向线或面要素应用符号效果。 有关启用控制点或自定义其外观的步骤，请参阅 启用控制点或更改符号系统 。

要自定义草图折点或线段的外观，请完成以下步骤：

1. 单击功能区的 编辑 选项卡。 在 管理编辑内容 组中，单击 选项 对话框启动器 。

   随即显示 选项 对话框。

2. 单击 编辑 侧选项卡并展开 符号系统 。

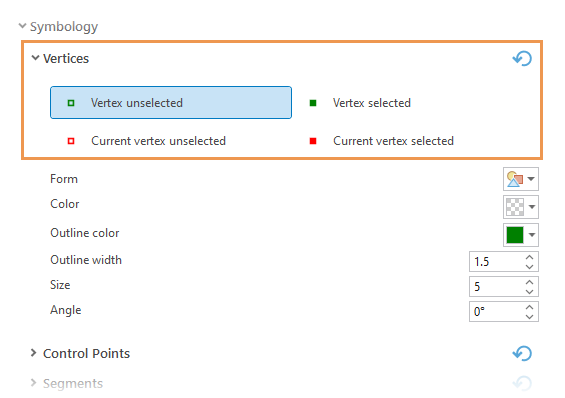

3. 展开 折点 ，选择选定或未选定状态的顶点符号，并自定义设置。



   形状	单击下拉箭头，然后选择一个符号。
   颜色	单击下拉箭头，然后选择一种颜色。
   轮廓颜色	单击下拉箭头，然后选择一种轮廓颜色。
   轮廓宽度	单击文本框，然后输入一个宽度值或单击控制箭头。
   大小	单击文本框，然后输入点大小或单击控制箭头。
   角度	单击文本框，然后输入一个角度值或单击控制箭头。

   要将值重置为默认设置，请单击 重置为默认值 。

4. 展开 线段 并自定义设置：

   主色	单击下拉箭头，然后选择一种颜色。
   次要颜色	选中复选框，单击下拉箭头，然后选择一种颜色。
   宽度	单击文本框，然后输入一个宽度值或单击控制箭头。

   要将值重置为默认设置，请单击 重置为默认值 。

5. 单击 确定 。

   设置将保存，对话框将关闭。
