生成关联要素注记

注记所选要素 地理处理工具用于为具有链接注记要素类的选定要素生成关联要素的注记。 注记要素使用注记要素类的标注属性进行样式设置。

文本字符串由目标注记类 标注表达式 定义。 生成注记要素后，可以选择注记要素并更改 注记 选项卡上 属性 窗格 中的文本字符串。

要生成关联要素的注记，请完成以下步骤：

1. 如果当前地图包含折线或面要素类及其关联注记要素类，请进行添加。

   1. 在 视图 选项卡中，单击 目录窗格 ，然后展开 数据库 。

   2. 展开默认数据库或包含数据的数据库。

      要创建要素类，请右键单击数据库，然后依次单击 新建 和 要素类 。

   3. 将要素类拖动到地图上。

      将为新图层自动生成具有默认设置的要素模板。

2. 在 视图 选项卡的 窗口 组中，单击 内容 。

3. 选择要生成关联要素注记要素的折线或面要素。

   • 要为当前标注的特定要素生成注记，请使用 编辑 选项卡的 选择 组中的选择工具进行选择。

   • 要选择图层中的所有要素，在 内容 窗格中，右键单击图层，单击 选择 ，然后单击 全选 。 在属性表中自动将其设置为 Unplaced 。

4. 生成关联要素注记。

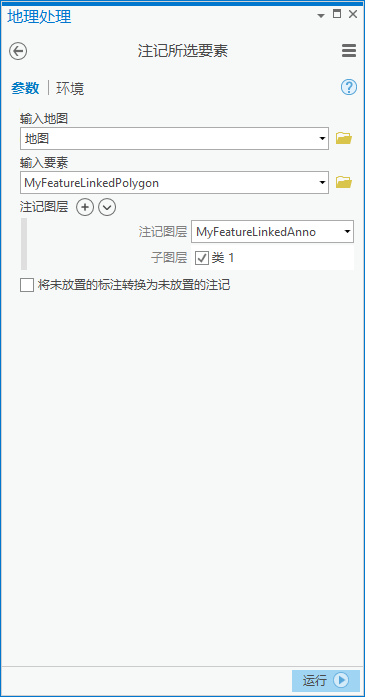

   1. 在 内容 窗格中，右键单击折线或面图层，单击 选择 ，然后单击 注记所选要素 。

      系统会根据选定要素自动输入工具参数。

   2. 确认 输入地图 文本框中包含活动地图。

   3. 确认 输入要素 文本框中包含要为其生成关联要素注记要素的选定要素图层。

   4. 确认 注记图层 字段包含正确的关联要素注记要素图层。

   5. 选择目的地子图层注记类。

   6. 要为当前未标注的选定要素生成注记要素，请选中 将未放置标注转换为未放置注记 。 属性表中未标注的要素将变为 Unplaced 状态。

   7. 单击 运行 。
