Ney 改良圆锥投影

描述

Ney 投影是一种改良的兰勃特等角圆锥投影。 该投影通过略微扩展纬线，使其形成以极点为中心的完整同心圆，从而产生极地方位投影的视图效果。 该投影适用于绘制极点附近区域。 该投影使用两条标准纬线，其中一条用于定义投影中心所在的半球（北半球或南半球）。

Ney 改良圆锥投影的数学公式由 C. H. Ney 于 1949 年提出。 该投影在 ArcGIS Pro 1.0 及更高版本以及 ArcGIS Desktop 10.0 及更高版本中可用。

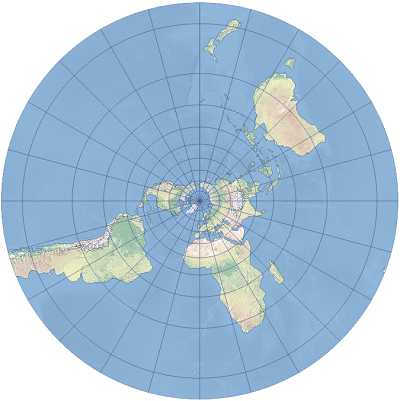

显示了以北极为中心的 Ney 改良圆锥投影。

投影属性

以下小节描述了 Ney 改良圆锥投影的属性。

经纬网

Ney 改良圆锥投影是一种方位投影。 Ney 投影的经纬网形态与极地方位投影的经纬网相似。 纬线投影是以极点为中心的同心圆。 经线投影为从极点发出的直线，与各纬线垂直相交。 不投影另一极点。

畸变

Ney 改良圆锥投影是一种等角地图投影。 它不会保持真实的方向，但是角度和形状将保持最小比例。 沿两条标准纬线，不存在任何畸变。 面积、距离和比例的畸变会随着与标准纬线的距离增加而迅速增大。 畸变值沿同一条纬线保持一致。

用法

Ney 改良圆锥投影仅适用于绘制其中一个极点附近的区域。 通常，第一条标准纬线设置为北纬或南纬 71° 或 74°，第二条标准纬线则设置为 89° 59' 58" (89.99944444°)。 在距极点约 25° 至 30° 范围内，畸变较小。 此范围之外的区域畸变严重，无法在地图上显示。

局限性

Ney 改良兰勃特等角圆锥投影不投影另一极点。 距离极点超过 30° 的区域将发生严重畸变。 在 ArcGIS 中，该投影的实现不显示整个地球。

参数

Ney 改良等角圆锥投影的参数如下：

• 东偏移量

• 北偏移量

• 中央经线

• 标准纬线 1

• 标准纬线 2

• 比例因子

• 中心纬度

参考资料

Ney, C. H. (1949). "The modified Lambert conformal projection for polar areas." Canadian Journal of Research, 27, p. 269-283.

User's Guide for Mensuration Services Program (MSP) Geographic Translator (GEOTRANS). 版本 3.8 (2019)。 https://earth-info.nga.mil/（访问时间：2026 年 2 月 2 日）
