停用路径

需具备位置参考许可方可使用。

在管道生命期内，诸如环境问题、使用年限、侵蚀或修复工作等导致的重大变化可能需要在指定时间段内停用一段路径、停用整条路径或属于同一条线的多条相邻路径。

指定应该停用的路径段时，该路径段将在特定网络的指定时间范围内的路径中移除。 使用停用工具停用路径时，LRS 网络要素类中路径的 To Date 字段将使用停用日期填充。

路径的某些路段停用时，将切割中心线要素以适应停用操作的准确位置。 还将添加校准点以确保路径的其余部分正确校准。

路径停用情景

以下说明了路径停用方案。

未重新校准的路径停用

将停用从路径起点到路径的中间部分。

路径始于	RouteX
测量始于	0
测量止于	5
下游重新校准	否

在停用后，不会重新校准路径，保持下游测量值不变。

线顺序保持不变，因为停用限于单一路径。

已重新校准下游的路径停用

将停用从路径起点到路径的中间部分。 将重新校准下游路径并更新下游测量值。

路径始于	RouteX
测量始于	0
测量止于	5
下游重新校准	是

剩余路径的起点测量值将更新为停用之前路径的起点测量值。

线顺序保持不变，因为停用限于单一路径。

未重新校准下游的路径之间的停用

将在输入同一条线的两条路径（RouteX 和 RouteY）之间进行停用。 未重新校准停用下游的路径，因此下游测量值保持不变。

RouteX 完全停用，因此将更新下游路径的线顺序。

路径始于	RouteX
测量始于	0
路径止于	RouteY
测量止于	4
下游重新校准	否

已重新校准下游的路径之间的停用

将在输入同一条线的两条路径（RouteX 和 RouteY）之间进行停用。

已重新校准停用下游的路径，因此将更新目标路径 (RouteY) 终点之前的下游测量值。 RouteX 完全停用，因此将更新下游路径的线顺序。

路径始于	RouteX
测量始于	0
路径止于	RouteY
测量止于	4
下游重新校准	是

复杂路径停用情景

以下说明了包括环形、棒棒糖、分支、alpha 和无限路径的复杂路径的路径停用方案。

环形路径停用

在下面的示例中，RouteX 的起点测量值为 0，终点测量值为 12。 将在环形路径的中间部分到终点中间进行停用：

路径始于	RouteX
测量始于	9
测量止于	12
下游重新校准	否

在停用后，RouteX 变为简单的路径。

棒棒糖路径停用

将在环形路径的中间部分进行停用。 在下面的示例中，RouteX 的起点测量值为 0，终点测量值为 15：

路径始于	RouteX
测量始于	4
测量止于	8
下游重新校准	否

在停用后，RouteX 变为分支路径。

线顺序保持不变，因为停用限于单一路径。

在第二个示例中，将从棒棒糖路径的中间部分到终点之间进行停用。

路径始于	RouteX
测量始于	12
测量止于	15
下游重新校准	否

在停用后，RouteX 变为环形路径。

线顺序保持不变，因为停用限于单一路径。

分支路径停用

在下面的示例中，RouteX 的起点测量值为 0，终点测量值为 9。 将从分支路径的起点到中间部分进行停用：

路径始于	RouteX
测量始于	0
测量止于	3
下游重新校准	否

在停用后，RouteX 变为简单的路径。

线顺序保持不变，因为停用限于单一路径。

在第二个示例中，将从分支路径的中间部分到终点之间进行停用。

路径始于	RouteX
测量始于	6
测量止于	9
下游重新校准	否

在停用后，RouteX 变为简单的路径。

线顺序保持不变，因为停用限于单一路径。

alpha 路径停用

将从 alpha 路径的起点到中间部分进行停用。 在下面的示例中，RouteX 的起点测量值为 0，终点测量值为 18：

路径始于	RouteX
测量始于	0
测量止于	6
下游重新校准	否

在停用后，RouteX 变为简单的路径。

线顺序保持不变，因为停用限于单一路径。

无限路径停用

将在无限路径的中间部分到终点中间进行停用。 在下面的示例中，RouteX 的起点测量值为 0，终点测量值为 24：

路径始于	RouteX
测量始于	18
测量止于	24
下游重新校准	否

在停用后，RouteX 变为 alpha 路径。

线顺序保持不变，因为停用限于单一路径。

按网络类型的参数

下表列出了在停用工具中使用的参数。

工程定点网络使用的参数

参数	描述
网络	工程定点路径所在的网络。
停用日期	实际停用日期。
路径始于名称	停用开始处所在的路径。
测量始于	源路径上停用开始处的测量值；通过绿点显示。
使用路径起始测量值	源路径的起始测量值。
路径止于名称	停用终止处所在的路径。 例如，如果停用发生在一条路径上，则源路径与目标路径相同。
测量止于	目标路径上停用结束处的测量值；通过红点显示。
使用路径终止测量值	目标路径的终止测量值。
重新校准路径下游	从全部测量值集合中移除停用路径的长度。

用于连续测量网络的参数

参数	描述
网络	连续路径所在的网络。
停用日期	实际停用日期。
路径名称	发生停用的路径。
测量始于	源路径上停用开始处的测量值；通过绿点显示。
使用路径起始测量值	源路径的起始测量值。
测量止于	源路径上停用结束处的测量值；通过红点显示。
使用路径终止测量值	目标路径的终止测量值。
重新校准路径下游	从全部测量值集合中移除停用路径的长度。

停用路径

要停用路径，请完成以下步骤：

注:

在编辑路径时，需遵循间隙校准规则。

1. 向地图添加中心线和网络要素类。

   或者，可以打开存在中心线和网络要素类的地图。

   注:

   • 在数据模型中，在给定位置预期只有一条中心线。 确保用于编辑的中心线未与 LRS 中的其他中心线重叠。

   • 必须通过要素服务编辑分支版本化网络，包括使用用户生成的路径 ID 配置的所有网络。

2. 放大到要停用路径的位置。

3. 在位置参考选项卡的路径组中，单击停用 。

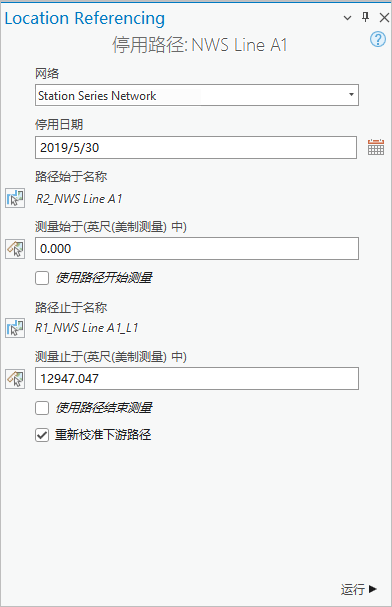

   停用路径窗格随即出现。



4. 单击网络下拉箭头，然后选择要停用的路径所在的网络。

   注:

   要使用要素服务进行编辑，LRS 网络必须使用线性参考和版本管理功能进行发布。

5. 单击停用日期下拉箭头，然后选择一个停用日期。

   • 或者，在停用日期文本框中提供日期。

   • 双击空白停用日期文本框以填充当前日期。

6. 单击从地图中选择路径按钮 以针对路径始于名称参数选择一个要停用的路径。

   注:

   单击从地图中选择路径按钮 或从地图中选择测量值按钮 后，可以将鼠标悬停在路径上，以查看指针位置处的路径和测量值。

   如果编辑位置仅存在一条适用的路径，请单击以将其选中。 如果多条路径适用，请使用选择路径对话框单击以选择其中一条适用路径。

   可以在位置参考选项卡上的选项对话框中设置地图比例选项以显示路径和测量信息。

7. 在测量始于文本框中提供起点测量值或单击从地图中选择测量按钮 以设置该值。

   提示：

   您也可以选中使用路径起点测量值复选框以选择路径的起点测量值。

   在路径上的起始测量值位置将显示一个绿点。

8. 单击从地图中选择路径按钮 以针对路径止于名称参数选择一个要停用的路径。

   如果停用仅限于一个路径，则路径始于名称和路径止于名称值相同。

9. 在测量止于文本框中提供终点测量值或单击从地图中选择测量按钮 以设置终点测量值。

   提示：

   您也可以选中使用路径终点测量值复选框以选择路径的终点测量值。

   注:

   对于线网络，测量值可以输入为采用 00+00.00 或 00+00.000 格式的桩值。

   或者，请选中重新校准下游路径复选框，从全部测量值集合中移除停用路径的长度。

   如果未选中重新校准下游路径复选框，并且停用不在路径终点处，则可能会在路径上创建测量间隙。

   如果同一路径的测量始于值等于测量止于值，则无法停用路径。

   在路径上的终止测量值位置将显示一个红点。

10. 单击运行。

    注:

    • 如果路径编辑将导致在路径上引入一个或多个物理间隙，将在运行工具之前显示一个警告提示。 如果您不打算创建带间隙的路径，请单击否。

    • 如果正在编辑的路径已具有一个或多个物理间隙，而编辑过程中未引入更多物理间隙，则不会显示提示。

    • 要禁用此警告，可在选项对话框的位置参考选项卡中取消选中在允许可能产生物理间距的路径编辑内容之前发出警告。

    路径的所选部分已停用。

    注:

    作为停用路径活动的结果，仅停用路径或路径的某些路段；不会停用中心线。

    注:

    如果显示了有关获取锁或协调的消息，则将启用冲突预防。

    选择路径后，如果路径锁定已被活动用户在不同版本中获取，且其可释放状态值为 Yes，则工具将尝试释放该路径锁定。

    注:

    在公共设施网络和 Pipeline Referencing 组合部署中，如果此编辑活动将分割中心线，则将针对分割的中心线更新 RouteID、From Measure 和 To Measure 字段。
