按测量分割中心线

需具备位置参考许可方可使用。

按测量分割中心线工具是 ArcGIS Pipeline Referencing 中可用的中心线要素类编辑工具之一。 如果已知路径上分割位置的测量值，则此工具将非常有用。 该工具可将中心线分割为路径测量值两侧的两个连续部分。

Pipeline Referencing 还支持按点分割中心线（位于地图上的单击位置）或者将多部件中心线分割为单部件要素。

1. 向地图添加中心线和网络要素类。

   或者，可以打开存在中心线和网络要素类的地图。

   注:

   • 在数据模型中，在给定位置预期只有一条中心线。 确保用于编辑的中心线未与 LRS 中的其他中心线重叠。

   • 必须通过要素服务编辑分支版本化网络，包括使用用户生成的路径 ID 配置的所有网络。

2. 缩放至要分割的中心线。

3. 在位置参考选项卡上，单击分割中心线，然后单击按测量按钮 。

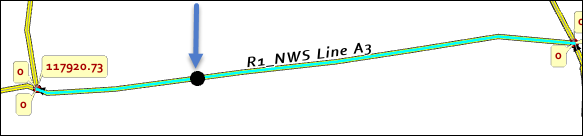

4. 单击路径上的任意位置。

   注:

   • 将指针 放置在要编辑的位置上，以在地图上显示路径和测量信息。 移动指针时将更新路径和测量值。 如果一个位置存在多个路径和测量值，则将显示它们。

   • 如果编辑位置仅存在一条适用的路径，请单击以在该点分割中心线。 如果多条路径适用，请使用选择路径对话框单击以选择其中一条适用路径。

   • 可以在位置参考选项卡上的选项对话框中设置地图比例选项以显示路径和测量信息。

   • 要搜索路径并在其上定位测量值，请单击位置参考选项卡上工具组中的定位路径和测量 。





5. 在按测量分割中心线窗格中，更改测量文本框中的测量值以移除小数。

   例如，可以将 82542.093 更改为 82500 英尺。



   该点将移至测量值的位置。

6. 单击运行。

   中心线现在已分割并在路径测量值的两侧闪烁。



   注:

   如果在中心线上对其他字段进行建模，则会将正在进行分割的中心线上这些字段的属性添加至分割产生的新中心线。

   注:

   如果显示了有关获取锁或协调的消息，则说明已启用冲突预防。

   选择路径后，如果路径锁定已被活动用户在不同版本中获取，且其可释放状态值为 Yes，则工具将尝试释放该路径锁定。

   注:

   在公共设施网络与 Pipeline Referencing 组合部署中，如果分割了具有关联路径的中心线，则将更新中心线的 RouteID、From Measure 和 To Measure 字段。
