存储事件位置的引用和偏移信息

需具备位置参考许可方可使用。

除了路径 ID 和测量值之外，ArcGIS Roads and Highways 还可以持久化存储事件的引用位置和测量值。这对于捕获事件的原始定位方法以及使用引用偏移（而非路径和测量值）来定位受制图重新对齐影响的事件特别有用。

在以下方案中，将在 Intersection1 和 Intersection2 之间的 Route1 线段上执行制图重新对齐。

根据用于存储其测量值的以下事件位置方法，路径编辑对两个事件的影响不同：

另存为路径和测量值的事件位置 - 编辑后，测量值将保持不变，尽管路径的测量长度增加并且生成的事件未接触 Intersection2。事件位置相对于 Intersection2 发生变化。
另存为引用和偏移的事件位置 - 编辑后，测量值根据其与存储的引用和偏移值的关系发生变化。交叉点的位置将保持不变，生成的事件仍然位于 Intersection1 和 Intersection2 之间。

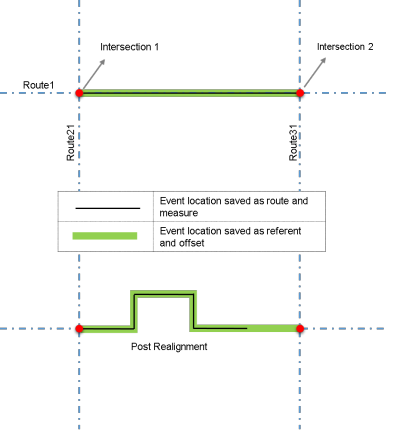

下图显示了重新对齐对使用路径和测量值（黑线）保存位置的事件的影响与使用引用和偏移（绿线）存储位置的事件的影响方式不同：

路径重新对齐后的事件行为

可以使用以下技术存储引用位置：

要使用引用和偏移信息，必须在事件图层中为引用方法、引用位置和引用偏移配置附加列。对于线事件，存在两组上述列，一组用于测量始于，一组用于测量止于，如下表所示。对于点事件，仅需要一组新列。

添加这些列后，可以使用启用参考字段工具在事件中将其启用。

为 LRS 事件配置并启用引用后，即可在修改事件行为规则工具中为制图重新对齐配置“支持引用位置”事件行为。

存储引用偏移值的示例事件图层属性表
测量始于	自引用方法	自引用位置	自引用偏移	测量止于	至引用方法	至引用位置	至引用偏移
0.26	交叉点	{-6E5F}	10	0.43	交叉点	{-6E5F}	-26.2
0	交叉点	{-6928}	0	2.359	X/Y	468465.683, 361690.902	100
0.41	桩	5	-134.682	0.68	桩	5	1+38.998
0	Posts	11	-20	1	长度		6336

事件引用字段

将在其余部分中介绍事件图层中手动添加的引用列和偏移列的属性。

此列将存储为引用事件位置提供的方法。此外，同一图层中的事件可以具有不同的引用方法。例如，图层中的某个事件可以按 x,y 坐标偏移进行定位，而同一事件图层中的另一个事件可以按交叉点和偏移进行定位。

引用方法信息存储在地理数据库中名为 dReferentMethod 的编码值域中。此域是在创建 LRS 时自动创建的，具有以下默认值：

地理数据库中的 dReferentMethod 域

当添加网络、注册线或点事件、创建 LRS 交叉点类或者添加定点事件时，将自动添加其余编码值。

此列将存储用于定位要素的引用位置信息。下表描述了存储在此字段中的信息类型：


如果引用方法为	引用位置字段将存储
路径 ID 和测量值	测量
交叉点和偏移	交叉点 ID 注: 用作引用位置的交叉点 ID 必须位于事件所在的相同路径上。
事件 ID 和偏移	事件 ID
要素类和偏移	对象 ID 注: 必须设置为地图服务中要素类的 `Display` 字段。
X,Y 坐标	逗号分隔坐标
桩测量值（相对于桩事件图层）	引用桩事件 ID
起始桩和偏移	引用桩事件 ID

引用偏移列将存储相对于引用位置的偏移测量值。下表描述了存储在此字段中的信息类型：


如果引用方法为	参考偏移字段将存储
路径 ID 和测量值	测量
交叉点和偏移；事件和偏移；X,Y 坐标；或要素类和偏移	偏移为负值或正值（用户提供的罗盘方向在存储时将转换为 + 或 - 偏移）
桩测量值（相对于桩事件图层）或起始桩和偏移	采用桩格式的用户提供的桩测量值（例如，100+22.65）

将在注册事件图层时配置存储的测量值单位。
