将标记放置转换为点 (制图工具)

汇总

根据符号化面要素中标记放置 的标记创建点。

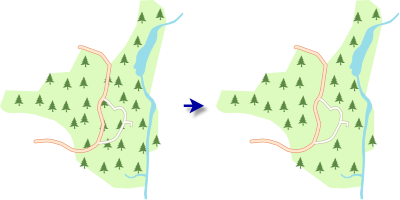

插图

放置在面内的标记符号将转换为点要素。 可以移动点以确保标记之间保留最小距离，并且可以删除点以避免与边界或障碍要素发生冲突。

用法

• 该工具可评估符号化要素的图形冲突，以确定哪些标记将包含在输出中。 符号系统范围和参考比例均被使用。 仅在以下操作结束后再运行此工具：确定符号的外观，并且确保参考比例与所需的最终输出比例相对应。

• 输出的默认坐标系与当前地图视图相同。 要使用不同的坐标系，请使用制图坐标系 环境设置。 当该工具在没有活动地图的脚本环境中运行时，将使用输入要素的坐标系。

• 输入图层仅支持单一符号和唯一值符号系统。 将遵循输入图层中保存的属性映射设置。

• 指定保留至少一个标记参数后，将创建一个日志文件，其中列出了为其创建单个标记的输入要素，否则将忽略该标记。 日志文件的位置包含在地理处理消息详细信息中。

• 将为输入符号中每个支持的标记图层创建点。 为了确保将复杂的多图层标记视为单个实体并在输出中创建为单个点，首先将符号创建为点符号并将其保存到样式。 然后，在符号系统窗格的图层选项卡上，使用外观设置中的样式按钮来设置样式中的标记符号。

• 当至少一个标记图层使用随机放置时，可以使用移位方法和最小标记距离参数。 使用这些参数可以解决重叠标记之间的冲突并保持它们之间的最小距离。 分开移位选项将使标记彼此远离，直到达到最小距离，并在必要时删除标记以避免冲突。 向格网方向移位选项将移动标记，直到达到最小距离或到达原始格网位置。 使用向格网方向移位选项不会删除任何标记。

参数

• Dialog
• Python

标注	说明	数据类型
输入图层	使用标记放置进行符号化的面图层。	Layer
输出要素类	包含根据输入图层标记放置设置中的标记创建的点的点要素类。 点将作为图层添加到活动地图中，并使用输入中的符号通过唯一值渲染器进行符号化。	Feature Class
创建多点 （可选）	指定输出点要素是否为多点。 选中—将为每个输入面中的标记创建多点要素。 这是默认设置。 未选中—将为每个标记创建点要素。	Boolean
边界选项 （可选）	指定是否为跨越面边界的输入标记创建输出点。 可以跨越边界—将为跨越面边界的输入标记创建输出点。 这是默认设置。 固定距离—不会为边界距离参数指定的面边界距离内的输入标记创建输出点。 字段值—不会为边界距离字段参数指定的面边界距离内的输入标记创建输出点。	String
边界距离 （可选）	输出点符号与面边界之间的最小距离。 仅当边界选项参数设置为固定距离时，才应用此参数。 默认值为 0。	Double
边界距离字段 （可选）	输入面中的数值字段，用于确定边界距离。 仅当边界选项参数设置为字段值时，才应用此参数。	Field
边界距离单位 （可选）	指定用于边界距离值的线性单位。 千米—单位将为千米。 米—单位将为米。 分米—单位将为分米。 厘米—单位将为厘米。 毫米—单位将为毫米。 海里—单位将为海里。 法定英里—单位将为法定英里。 码—单位将为码。 英尺—单位将为英尺。 美国测量英尺—单位将为美国测量英尺。 英寸—单位将为英寸。 度—单位为度 点—单位将为磅。 这是默认设置。	String
输入障碍图层 （可选）	包含作为输入标记的冲突障碍的点、线或面要素所在的图层。 不会创建与障碍冲突的标记。 将考虑障碍图层的符号系统。 值表列： Barrier Layer—A layer containing points, lines, or polygon features. Barrier Distance—A numeric value specifying the minimum distance between markers and the barrier. This will be ignored if the barrier distance field value is set. The default value is 0. Barrier Distance Field—A numerical field from the barrier layer that will be used as the barrier distance. This will override the barrier distance value. The default value is none. Barrier Distance Unit—The linear unit that will be used for barrier distance values. Kilometers—The unit will be kilometers. Meters—The unit will be meters. Decimeters—The unit will be decimeters. Centimeters—The unit will be centimeters. Millimeters—The unit will be millimeters. Nautical Miles—The unit will be nautical miles. Statute Miles—The unit will be statute miles. Yards—The unit will be yards. Feet—The unit will be feet. Inches—The unit will be inches. Degrees—The unit will be degrees. Points—The unit will be points. This is the default.	Value Table
保留至少一个标记 （可选）	指定当所有标记与边界或障碍冲突时是否为输入面创建单个标记。 选中—指定当所有标记与边界或障碍冲突时为输入面创建一个标记。 未选中—指定当所有标记与边界或障碍冲突时不为输入面创建标记。 这是默认设置。	Boolean
移位方法 （可选）	指定将用于移动彼此太靠近的标记的位移方法。 仅当标记随机放置在面内时才应用此参数。 请勿移位—标记不会移位。 这是默认设置。 向格网方向移位—冲突标记将移向其原始的规则格网点。 分开移位—冲突标记将被移离彼此。	String
最小标记距离 （可选）	各标记间的最小距离。 仅当标记随机放置在面内时才应用此参数。 默认值为 0。	Linear Unit

环境

制图坐标系, 参考比例

许可信息

• 基本: 否
• 标准: 否
• 高级: 是

相关主题

• 制图优化工具集概述
• 查找地理处理工具
