分散标记 (制图工具)

汇总

用于查找基于参考比例符号系统的彼此重叠或距离过近的点符号，并根据最小间距和分散模式将其分散。

插图

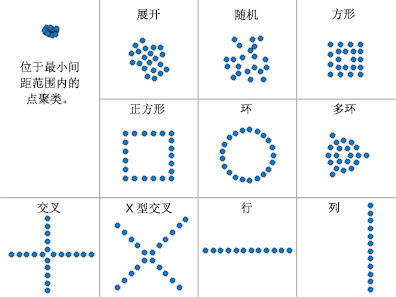

分散标记工具图示

聚类在指定距离内的点分散在所选模式中。

用法

  • 输入必须是符号化的点要素图层。 多点要素不是有效的输入。 此工具可更改输入要素类。

  • 该工具评估符号化点要素的邻近性。 符号系统范围和参考比例会被结合起来考虑。 仅在以下操作结束后再运行此工具：确定符号的外观，并且确保参考比例与所需的最终输出比例相对应。

  • 对聚类或重合的点符号进行分组评估和处理。 对标记组的分析是基于各标记周围的最小矩形包络进行的。 组是由包络重叠或相互间距离最小的标记构成的。 在各组中，将标记分散到最小间距。

  • 可能会在点组之间引入图形重叠。 使用检测图形冲突 工具来识别冲突。

参数

标注 说明 数据类型

输入点要素

要分散的输入点要素图层。

Layer

最小间距

各点符号间的最小间距（页面单位）。 必须指定大于或等于零的搜索距离。 指定正值时，将按该值分离标记；指定零值时，点符号将互相接触。 默认页面单位是“磅”。

Linear Unit

分散模式

（可选）

指定将用于放置分散点符号的模式。 一组点符号将会有一个根据该组中所有点位置派生出来的质心。 将质心用作分散模式围绕其运行的锚点。

  • 已展开—点符号分散开时，会保留其常规模式。 恰巧重合的点将分散到质心周围的圆上。 这是默认设置。

  • 随机—点符号将以随机分散的模式分布在质心的周围，但是要考虑最小间距。

  • 方形—点符号将分布在质心周围的多个方形环中，并使所有点按最小间距参数的容许值尽量紧密分布在一起。

  • 圆环—点符号将分布在质心周围的多个圆形环中，并使所有点按最小间距参数的容许值尽量紧密分布在一起。

  • 方形—点符号将以单一方形模式均匀分布在质心周围。

  • 环—点符号将以单一圆形模式均匀分布在质心周围。

  • 十字形—点符号将均匀分布在质心为原点的水平和垂直轴上。

  • X 型交叉—点符号将均匀分布在质心为原点的成 45° 的两个轴上。

  • 列—点符号将均匀分布在质心为原点的垂直轴上。

  • 行—点符号将均匀分布在质心为原点的水平轴上。

String

派生输出

标注 说明 数据类型

更新的输入要素

更新后的输入要素。

Feature Layer

环境

制图坐标系, 参考比例

许可信息

  • 基本: 否
  • 标准: 否
  • 高级: 是
