按正切线进行简化 (编辑工具)

汇总

通过从直线和曲线中移除共线及共圆折点来简化面和线要素。 如果折点间的线段或弧线段彼此相切，则这些线段间的折点将被移除。

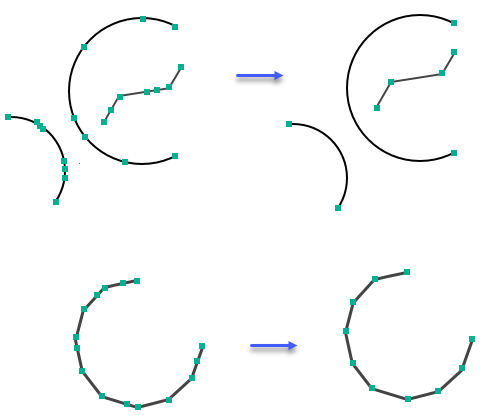

插图

用法

注意：

此工具会修改输入数据。 有关详细信息以及避免意外更改数据的策略，请参阅修改或更新输入数据的工具。

• 此工具可用于移除直线与曲线上多余的折点。 例如在某些情况下，为进行拓扑验证会在要素中添加折点。 这些情况包括要素与其他要素相交或相接触时。 随着时间的推移，多余折点会不断累积并影响后续对要素的编辑结果。

参数

• Dialog
• Python

标注	说明	数据类型
输入要素	将进行简化的要素。 要素可以是线或面。	Feature Layer
最大允许偏移量	输出要素几何可相对于输入要素几何偏移的最大距离。 如果输出要素几何相对于输入要素几何的偏移量超过指定值，则折点不会被移除且要素将保持原状。	Linear Unit
锚点 （可选）	包含锚点的要素类。 锚点将叠加输入要素上的折点，并指示在简化过程中不应对其删除。	Feature Layer

派生输出

标注	说明	数据类型
输出要素	更新的要素。	Feature Layer

环境

此工具不使用任何地理处理环境。

许可信息

• 基本: 否
• 标准: 是
• 高级: 是
