Schnittpunktwerkzeuge

Die Schnittpunktwerkzeuge für die Bearbeitung verwenden die analytische Geometrie zum Lokalisieren und Fangen des Mauszeigers an berechneten Positionen, zum Beispiel an der Stelle, an der zwei überlappende Entfernungen einander schneiden. Schnittpunktwerkzeuge sind auf der Konstruktionswerkzeugleiste verfügbar, wenn Sie mit einem Feature-Konstruktionswerkzeug ein Feature zeichnen.

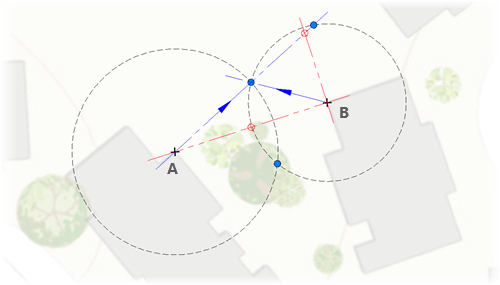

Das folgende Diagramm zeigt, wie die Schnittpunktwerkzeuge die Stellen lokalisieren, an denen eine angegebene Richtung und eine angegebene Entfernung einander schneiden. Diese Schnittpunkte werden ausgehend von den bekannten Punkte A und B gemessen:

Das Diagramm zeigt den Typ der geometrischen Beziehungen, den Schnittpunktwerkzeuge berechnen können.

Wenn Gelände-zu-Gitternetz-Korrektur aktiviert ist, dann berechnen die Gelände-zu-Gitternetz-basierten Schnittpunktwerkzeuge Ihre Eingabewerte als Geländemessungen. Ein Versatzwinkel wird auf Richtungen angewendet, und Entfernungen werden mit einem Entfernungsfaktor multipliziert. Dies geschieht in Echtzeit während der Angabe der Konstruktionsmesswerte.

Werkzeug	Beschreibung	Gelände-zu-Gitternetz-Entfernungsfaktor	Gelände-zu-Gitternetz-Richtungsversatz
Entfernung-Entfernung	Erstellen eines Punktes oder Stützpunktes am Schnittpunkt zweier Entfernungen
Richtung/Entfernung	Erstellen eines Punktes oder Stützpunktes am Schnittpunkt einer Richtung und einer Entfernung
Richtung-Richtung	Erstellen eines Punktes oder Stützpunktes am Schnittpunkt zweier Richtungen
Schnittpunkt	Erstellen eines Punktes oder Stützpunktes am abgeleiteten Schnittpunkt
Mittelpunkt	Erstellen eines Punktes oder Stützpunktes am Mittelpunkt zweier Positionen
