TIN-Daten-Fläche skizzieren (3D Analyst Tools)

Zusammenfassung

Definiert die Datenfläche oder Interpolationszone eines unregelmäßigen Dreiecksnetzes (TIN) auf Grundlage seiner Dreieckskantenlänge neu.

Abbildung

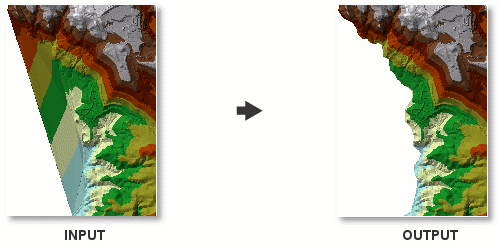

Abbildung: Werkzeug "TIN-Daten-Fläche skizzieren"

Verwendung

Dieses Werkzeug entfernt keine Quelldaten. Es ändert das Eingabe-TIN, indem seine Kanten so reklassifiziert werden, dass sie in die Interpolationszone eingeschlossen oder aus ihr ausgeschlossen werden. Wenn Sie eine nicht geänderte Version des TIN beibehalten möchten, das verarbeitet wird, können Sie ein dupliziertes Dataset erstellen, indem Sie das Werkzeug TIN kopieren vor der Ausführung dieses Werkzeugs verwenden.
Alle Dreieckskanten werden überprüft, bevor die Kantenlängenklassifizierung beginnt. Dies macht jede vorhandene Datenflächenklassifizierung rückgängig. Wenn das von einer Ausführung erhaltene Ergebnis nicht zufriedenstellend ist, kann das resultierende TIN erneut ausgeführt werden, ohne dass die Originaldaten abgerufen werden müssen.
Extreme Kantenlängen, die durch konkave Merkmale in den Quellmesswerten des TINs hervorgerufen werden können, können mithilfe dieses Werkzeugs aus der gültigen Datenfläche des TINs entfernt werden. Dreiecke mit einer Kante, die die Maximale Kantenlänge überschreitet, werden als NoData-Bereiche ausgeblendet.

Hinweis:

Der Wert für Maximale Kantenlänge lässt sich am besten aus dem mittleren Abstand von TIN-Knoten innerhalb der Bereiche ermitteln, die gültige Datenzonen sind. Geben Sie einen Wert ein, der größer ist als der mittlere Abstand. Die erfolgreichste Verwendung dieses Werkzeugs basiert auf der Kenntnis der zum Erstellen des TINs verwendeten Daten.
Über die Methode wird bestimmt, welche Dreiecke ausgewertet werden.

Hinweis:

Verwenden Sie Umfangskanten (method = "PERIMETER_ONLY" in Python), wenn die Datenteile mit konkaven Merkmalen an den äußeren Rändern des TIN liegen.

Beschriftung	Erläuterung	Datentyp
Eingabe-TIN	Das TIN-Dataset, das verarbeitet wird.	TIN Layer
Maximale Kantenlänge	Die zweidimensionale Entfernung, die die maximale Länge einer TIN-Dreieckskante in der TIN-Datenfläche definiert. Dreiecke mit mindestens einer Kante, die diesen Wert überschreitet, werden als außerhalb des Interpolationsbereichs des TINs liegend betrachtet und in Karten nicht gerendert bzw. in der Oberflächenanalyse nicht verwendet.	Double
Methode (Optional)	Die TIN-Kanten, die beim Abgrenzen der Datenfläche des TIN überprüft werden. Perimeter Edges—Iterates through triangles from the TIN's outer extent inward and will stop when the current iteration of boundary triangle edges does not exceed the Maximum Edge Length. This is the default. All Edges—Classifies the entire collection of TIN triangles by edge length.	String

Abgeleitete Ausgabe

Beschriftung	Erläuterung	Datentyp
Aktualisiertes TIN	Das aktualisierte TIN.	TIN Layer

arcpy.3d.DelineateTinDataArea(in_tin, max_edge_length, {method})

Name	Erläuterung	Datentyp
in_tin	Das TIN-Dataset, das verarbeitet wird.	TIN Layer
max_edge_length	Die zweidimensionale Entfernung, die die maximale Länge einer TIN-Dreieckskante in der TIN-Datenfläche definiert. Dreiecke mit mindestens einer Kante, die diesen Wert überschreitet, werden als außerhalb des Interpolationsbereichs des TINs liegend betrachtet und in Karten nicht gerendert bzw. in der Oberflächenanalyse nicht verwendet.	Double
method (Optional)	Die TIN-Kanten, die beim Abgrenzen der Datenfläche des TIN überprüft werden. `PERIMETER_ONLY`—Iterates through triangles from the TIN's outer extent inward and will stop when the current iteration of boundary triangle edges does not exceed the Maximum Edge Length. This is the default. `ALL`—Classifies the entire collection of TIN triangles by edge length.	String

Abgeleitete Ausgabe

Name	Erläuterung	Datentyp
derived_out_tin	Das aktualisierte TIN.	TIN Layer

Codebeispiel

DelineateTinDataArea: Beispiel 1 (Python-Fenster)

Anhand des folgenden Beispiels wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

arcpy.env.workspace = "C:/data"
arcpy.ddd.DelineateTinDataArea("elevation", 10, "PERIMETER_ONLY")

DelineateTinDataArea: Beispiel 2 (eigenständiges Skript)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Run LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Run CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Run CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Run DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Run TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

Umgebungen

Aktueller Workspace

Lizenzierungsinformationen

Basic: Erfordert 3D Analyst
Standard: Erfordert 3D Analyst
Advanced: Erfordert 3D Analyst
