Passpunkt nach Winkel festlegen (Cartography Tools)

Zusammenfassung

Platziert einen Passpunkt an Stützpunkten entlang einer Linie oder Polygon-Umrisslinie an einer Stelle, an der der durch eine Änderung in der Linienrichtung erstellte Winkel kleiner oder gleich einem festgelegten maximalen Winkel ist.

Abbildung

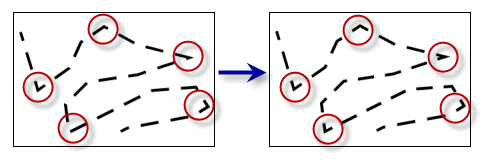

Werkzeug "Passpunkt nach Winkel festlegen": Beispiel — Die Platzierung von Strichen entlang einer Linie oder Polygon-Umrisslinie kann verbessert werden, wenn Passpunkte in markanten Winkeln platziert werden.

Verwendung

Achtung:

Mit diesem Werkzeug werden die Eingabedaten geändert. Weitere Informationen und Strategien zur Vermeidung unerwünschter Datenänderungen finden Sie unter "Werkzeuge, die Eingabedaten ändern oder aktualisieren".

Passpunkte können Shapefiles nicht hinzugefügt werden.

Beschriftung	Erläuterung	Datentyp
Eingabe-Features	Der Feature-Layer, der Linien- oder Polygon-Features enthält.	Feature Layer
Maximaler Winkel (Dezimalgrad)	Der Winkel, mit dessen Hilfe ermittelt wird, ob ein Stützpunkt entlang einer Linie oder Polygon-Umrisslinie als Passpunkt ausgewählt wird. Der Winkelwert muss größer 0 und kleiner als 180 Grad sein.	Double

Abgeleitete Ausgabe

Beschriftung	Erläuterung	Datentyp
Aktualisierte Eingabe-Features	Die aktualisierten Eingabe-Features.	Feature Layer

arcpy.cartography.SetControlPointByAngle(in_features, maximum_angle)

Name	Erläuterung	Datentyp
in_features	Der Feature-Layer, der Linien- oder Polygon-Features enthält.	Feature Layer
maximum_angle	Der Winkel, mit dessen Hilfe ermittelt wird, ob ein Stützpunkt entlang einer Linie oder Polygon-Umrisslinie als Passpunkt ausgewählt wird. Der Winkelwert muss größer 0 und kleiner als 180 Grad sein.	Double

Abgeleitete Ausgabe

Name	Erläuterung	Datentyp
out_representations	Die aktualisierten Eingabe-Features.	Feature Layer

Codebeispiel

SetControlPointByAngle: Beispiel 1 (Python-Fenster)

Das folgende Skript für das Python-Fenster veranschaulicht, wie die Funktion SetControlPointByAngle im Direkt-Modus verwendet wird.

import arcpy
arcpy.env.workspace = "C:\\data"

arcpy.cartography.SetControlPointByAngle("trails.lyrx", "135")

SetControlPointByAngle: Beispiel 2 (eigenständiges Skript)

Dieses eigenständige Skript stellt ein Beispiel für die Verwendung der Funktion SetControlPointByAngle dar.

# Name: SetControlPointByAngle_standalone_script.py
# Description: Places a control point at vertices along a line or polygon
#              outline where the angle created by a change in line direction is
#              less than or equal to a specified maximum angle

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Set local variables
in_layer = "trails.lyrx"
minimum_angle_deviation = "135"

# Run Set Representation Control Point At Intersect
arcpy.cartography.SetControlPointByAngle(in_layer, minimum_angle_deviation)

Umgebungen

Aktueller Workspace

Lizenzierungsinformationen

Basic: Nein
Standard: Nein
Advanced: Ja
