Longitudes de onda

En una red de dominio de telecomunicaciones, las longitudes de onda utilizadas para modelar y trazar entidades de red se modelan mediante un esquema de longitud de onda. Los esquemas de longitud de onda definen un conjunto estandarizado de longitudes de onda ópticas que se utilizan para modelar y trazar entidades de red. Cada esquema de longitud de onda corresponde a un estándar de multiplexado específico, como el multiplexado por división aproximada de longitud de onda (CWDM), e incluye atributos que especifican el nombre y la longitud (longitud de onda central nominal) para cada canal. Las longitudes de onda se asignan a entidades de red y se pueden usar para admitir la propagación de longitudes de onda y con barreras de condición en trazados de ruta y circuito.

Asignar longitudes de onda a objetos

Los objetos agrupados comparten todos los valores de atributo, incluidos los atributos de red. Sin embargo, las unidades individuales de un objeto agrupado pueden representar distintas asignaciones de longitudes de onda.

Se admiten dos métodos para asignar longitudes de onda en una entidad de red: secuencial y compartido. Un objeto agrupado puede usar un método u otro, pero no ambos. La asignación compartida también puede usarse para asignar longitudes de onda al trabajar con objetos no agrupados.

Asignación secuencial

La asignación secuencial asigna valores de longitud de onda a un rango contiguo de unidades sin huecos. El primer nombre de longitud de onda especificado se aplica a la primera unidad del rango, y cada unidad subsiguiente recibe el siguiente valor de longitud de onda del esquema de longitud de onda.

La asignación secuencial utiliza la siguiente sintaxis: [[firstUnit, lastUnit, firstWavelengthName], ...]. Aunque la primera unidad puede ser arbitraria, no se permiten huecos dentro de un rango de unidades y a cada unidad solo se le puede asignar un valor de longitud de onda.

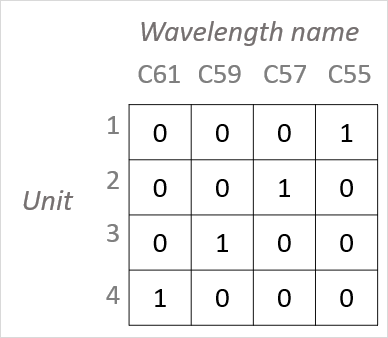

Por ejemplo, usando un esquema de longitud de onda CWDM donde C55 corresponde a 1550 nm, un objeto de eje agrupado con cuatro unidades configuradas como [[1, 4, "C55"]] resulta en las siguientes asignaciones:

• La unidad 1 tiene asignado C55

• La unidad 2 tiene asignado C57

• La unidad 3 tiene asignado C59

• La unidad 4 tiene asignado C61

Las longitudes de onda pueden saltarse durante la asignación definiendo múltiples rangos de unidades en un solo conjunto, cada uno comenzando con una longitud de onda diferente. Al hacerlo, se aplican las siguientes reglas:

• Todas las unidades de la entidad deben estar contempladas; no se puede omitir ninguna unidad.

• Los Id. de longitud de onda deben especificarse en orden creciente, tal como se definen en el esquema de longitud de onda.

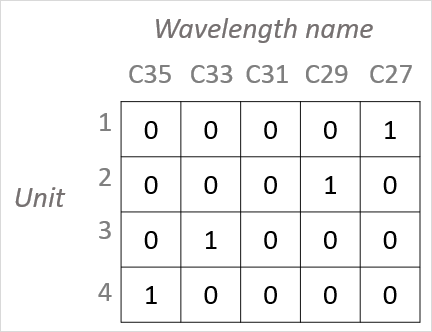

Por ejemplo, [[1, 2, "C27"], [3, 4, "C33"]] asigna C27 a la unidad 1, C29 a la unidad 2, C33 a la unidad 3 y C35 a la unidad 4, omitiendo la longitud de onda C31 y garantizando al mismo tiempo que todas las unidades de la entidad estén representadas. Definir las longitudes de onda como [[1, 2, "C33"], [3, 4, "C27"]] no sería válido porque un rango de unidades posterior especifica un Id. de longitud de onda menor que el de un rango anterior.

Asignación compartida

La asignación compartida asigna el mismo valor o los mismos valores de longitud de onda a todas las unidades del rango de unidades del objeto agrupado.

La asignación compartida utiliza la siguiente sintaxis para asignar a un objeto un solo nombre de longitud de onda, un rango de nombres de longitudes de onda o una combinación de ambos: [wavelengthName] o [firstWavelengthName - lastWavelengthName], [wavelengthName, firstWavelengthName - lastWavelengthName]

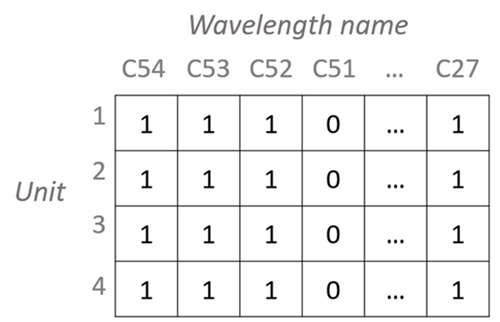

Por ejemplo, puedes asignar varias longitudes de onda a un objeto agrupado con cuatro unidades de modo que todas compartan los mismos nombres de longitud de onda que ["C27", "C52-C54"], como se muestra en la siguiente imagen, donde las unidades de la 1 a la 4 tienen asignadas C27 y C52-C54.

Asignar un valor de atributo de longitud de onda

Para agregar un valor de longitud de onda a las entidades de red, siga estos pasos:

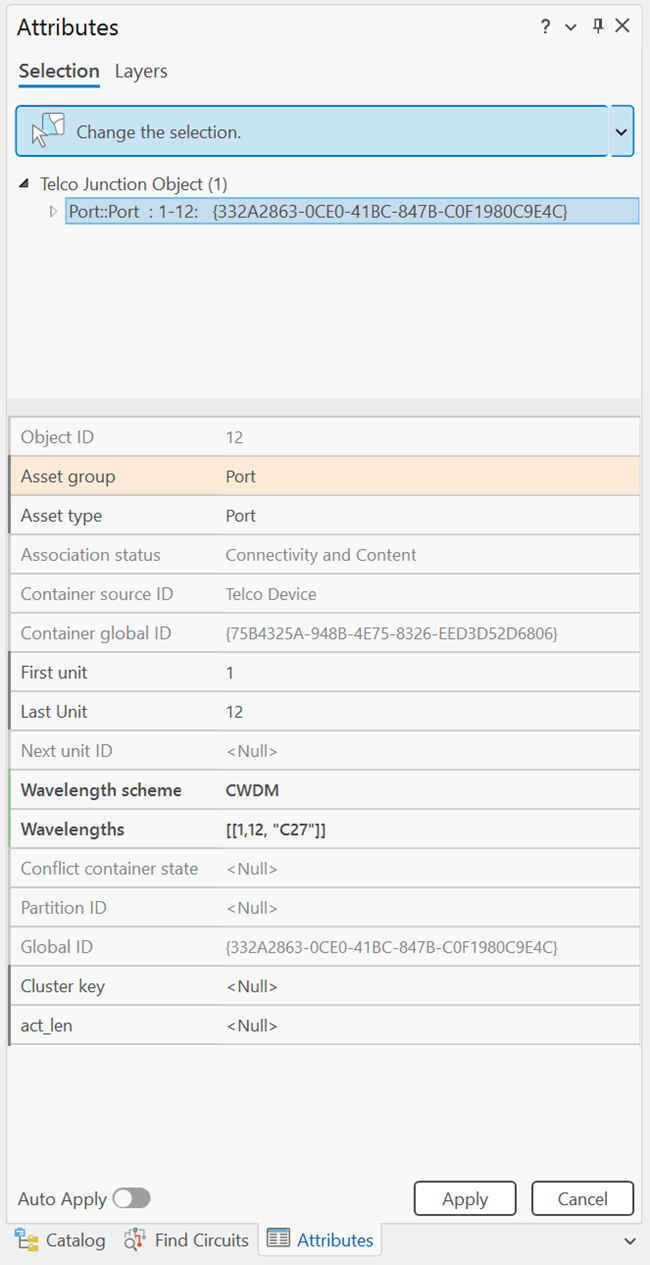

1. Seleccione la entidad u objeto y abra el panel Atributos para ver los atributos.

2. En el atributo Esquema de longitud de onda, especifique el esquema de longitud de onda que se aplica a la entidad.

3. En el atributo Longitudes de onda, especifique los valores de nombre de longitud de onda que se aplican a la entidad.

4. Haga clic en Ejecutar.

   El esquema de longitud de onda y las longitudes de onda se asignan a la entidad de red.
