Cónica equidistante

Descripción

La proyección cónica equidistante, o simple, preserva distancias a lo largo de todos los meridianos y dos paralelos estándar. Esta proyección suele servir como compromiso entre las proyecciones cónicas conformes de Lambert y las cónicas de Albers de área equivalente. Es más adecuado para masas terrestres que se extienden de este a oeste en latitudes medias cuando no es necesario mantener el área, las direcciones ni los ángulos.

La forma básica de proyección fue descrita por primera vez por Claudio Ptolomeo alrededor del año 100 d. C. y, con el tiempo, se le hicieron varias mejoras, la más importante de ellas por Nicolas de l'Isle en 1745. Está disponible en ArcGIS Pro 1.0 y versiones posteriores, así como en ArcGIS Desktop 8.0 y versiones posteriores.

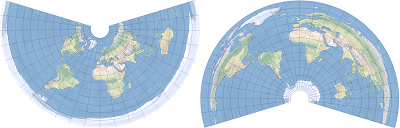

Ejemplo de proyección cónica equidistante

Se muestra la proyección cónica equidistante o simple con paralelos estándar en los hemisferios norte (izquierda) y sur (derecha).

Propiedades de proyección

Las siguientes subsecciones describen las propiedades de la proyección cónica equidistante.

Retícula

La cónica equidistante es una proyección cónica. Todos los meridianos son líneas rectas espaciadas por igual que convergen en un punto común. Los paralelos y ambos polos se representan como arcos circulares equidistantes y centrados en el punto de convergencia de los meridianos. Cuando los paralelos estándar se establecen en el hemisferio norte, la forma de abanico de la retícula se orienta hacia arriba. Cuando los paralelos estándar se encuentran en el hemisferio sur, la forma de abanico de la retícula está orientada hacia abajo. La retícula es simétrica en el meridiano central.

Distorsión

La proyección cónica equidistante preserva las distancias a lo largo de todos los meridianos y dos paralelos estándar. Las formas, áreas, distancias, direcciones y ángulos están distorsionados por lo general. No hay distorsión a lo largo de los paralelos estándar. Los valores de distorsión se alejan de los paralelos estándar. Son los mismos a lo largo de cualquier paralelo y simétricos a lo largo del meridiano central.

Uso

Esta proyección es más adecuada para masas terrestres que se extienden de este a oeste en latitudes medias cuando no es necesario mantener el área, las direcciones ni los ángulos. Es práctica recomendada colocar los paralelos estándar a una sexta parte del rango de latitud por debajo de la parte superior y por encima de la parte inferior del área que se va a cartografiar. Esta proyección se utiliza a menudo para cartografiar Rusia.

Limitaciones

Los paralelos estándar pueden definirse en cualquier latitud, excepto en los polos opuestos.

Parámetros

Los parámetros cónicos equidistantes son los siguientes:

  • Falso Este

  • Falso Norte

  • Meridiano central

  • Paralelo estándar 1

  • Paralelo estándar 2

  • Latitud de origen

Casos de parámetros particulares

Si ambos paralelos estándar se establecen en el mismo polo, la proyección resultante es la proyección acimutal equidistante en aspecto polar. Cuando ambos paralelos estándar se establecen en el ecuador, el resultado es la proyección de Plate Carrée. La proyección cilíndrica equidistante se puede obtener estableciendo los paralelos estándar simétricamente al norte y al sur del ecuador.

Fuentes

Snyder, J. P. (1987). Map Projections: A Working Manual. U.S. Geological Survey Professional Paper 1395. Washington, DC: Oficina de Impresión del Gobierno de Estados Unidos.

Snyder, J. P. (1993). Flattening the Earth. Two Thousand Years of Map Projections. Chicago y Londres: University of Chicago Press.

Snyder, J. P. y Voxland, P. M. (1989). An Album of Map Projections. U.S. Geological Survey Professional Paper 1453. Washington, DC: Oficina de Impresión del Gobierno de Estados Unidos.
