Ajouter des lignes à partir de New Line layer (Nouvelle couche linéaire)
Le processus permettant d’ajouter une ligne ou une polyligne est identique, à l’exception du nombre de sommets utilisés pour construire la géométrie des entités. Une entité linéaire possède deux sommets et une polyligne en possède plusieurs.
Description
Créer une entité linéaire sur une carte permet de distinguer l’entité choisie et d’attirer l’attention visuelle sur une entité, telle qu’une clôture ou une limite. Ce processus explique comment ajouter des lignes à une carte, utiliser la fenêtre de mise à jour et mettre à jour des champs.
Conditions requises
- Aucun
Outils et commandes utilisés
Barre d’outils Vue cartographique
Onglet Edit (Mettre à jour) > New Line layer (Nouvelle couche linéaire)
Étapes
Cliquez sur l’onglet Map (Carte).
Cliquez sur Edit (Mettre à jour)
dans le groupe Features (Entités).Cliquez sur l’onglet Edit (Mettre à jour).
Cliquez sur New Line layer (Nouvelle couche linéaire)
dans le groupe New Features (Nouvelles entités).Une classe d’entités polylignes apparaît dans la fenêtre Contents (Contenu). Le mode Edit (Mettre à jour) est activé et l’onglet Edit (Mettre à jour) et la fenêtre Edit Feature (Mettre à jour l’entité) apparaissent.

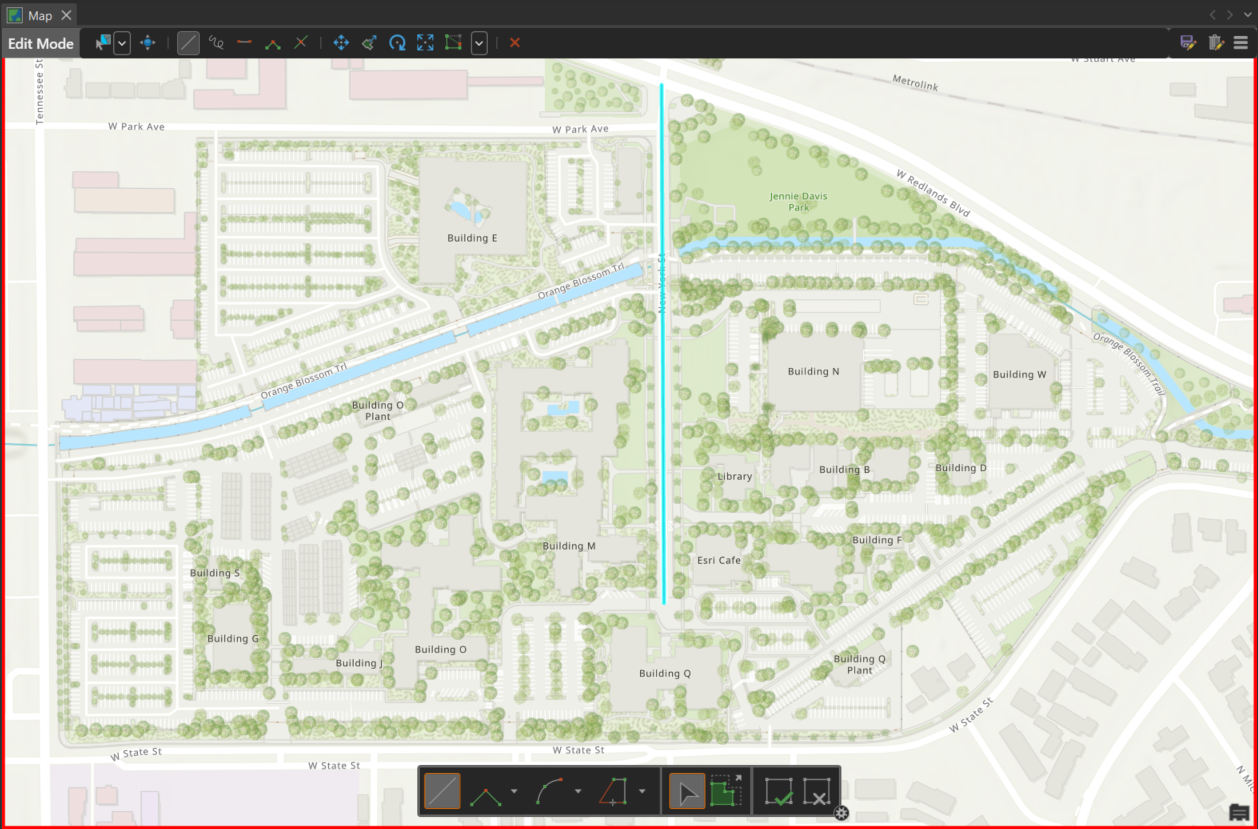

La barre d’outils Construction apparaît avec l’outil Line (Ligne) actif.
Cliquez sur la carte pour placer le point de départ.
Déplacez le curseur et cliquez sur la carte pour créer le sommet. Répétez cette opération pour ajouter plus de sommets à la ligne.
Double-cliquez pour placer le point de terminaison et terminer l’entité.
La fenêtre Edit Feature (Mettre à jour l’entité) se met à jour pour afficher les attributs de la nouvelle entité.
Si une entité est créée au préalable, elle comporte automatiquement deux champs. OBJECTID et Label (Étiquette). OBJECTID est un identifiant unique de chaque entité. Le champ Label (Étiquette) permet d’étiqueter les entités sur la carte.
L’entité créée existe comme classe d’entités de mémoire. Cela signifie qu’elle n’est pas enregistrée dans la géodatabase du projet.
Cliquez avec le bouton droit sur la couche d’entités linéaires dans la fenêtre Contents (Contenu).
Cliquez sur Save (Enregistrer)
.La classe d’entités est enregistrée dans la géodatabase du projet.
Tant que des mises à jour en attente sont en attente d’enregistrement, une ligne rouge apparaît autour des bords de la carte. La classe d’entités est stockée dans une géodatabase. La ligne rouge indique que des mises à jour en cours dans la classe d’entités doivent être enregistrées.
Cliquez sur Save Edits (Enregistrer les mises à jour)
dans la barre d’outils Mapview (Vue cartographique).La boîte de dialogue Save Edits (Enregistrer les mises à jour) s’affiche.
Cliquez sur Yes (Oui) pour enregistrer les mises à jour en attente.
Cliquez sur Select by Rectangle (Sélectionner par rectangle)
dans l’onglet Edit (Mettre à jour).Sélectionnez l’entité linéaire sur la carte.
Affectez un nom à l’entité dans la zone de texte de l’étiquette, dans la fenêtre Edit Feature (Mettre à jour l’entité).
Cliquez sur Edit Fields (Mettre à jour les champs)
.La vue Fields (Champs) s’ouvre avec la vue cartographique et un onglet Fields (Champs) s’ouvre sur le ruban.
Dans la vue Fields (Champs), cliquez sur la dernière ligne dans Click here to create a new field (Cliquez ici pour créer un champ).
Saisissez un nouveau Field Name (Nom de champ).
Sélectionnez un Data Type (Type de données).
Saisissez éventuellement un alias de champ dans Alias.
Cliquez sur l'onglet Champs.
Cliquez sur Save (Enregistrer)
dans le groupe Manage Edits (Gérer les mises à jour).Cliquez sur le bouton Edit Fields (Mettre à jour les champs).
Les nouveaux champs sont ajoutés à la fenêtre Edit Fields (Mettre à jour les champs) et peuvent également être mis à jour dans la fenêtre Edit Feature (Mettre à jour l’entité).
