Outils d'intersection

Les outils de mise à jour d’intersection utilisent la géométrie analytique pour localiser et capturer le pointeur au niveau d’emplacements calculés, par exemple, l’endroit où se croisent deux distances qui se chevauchent. Les outils d’intersection sont disponibles dans la barre d’outils de construction lorsque vous dessinez une entité à l’aide d’un outil de construction d’entité.

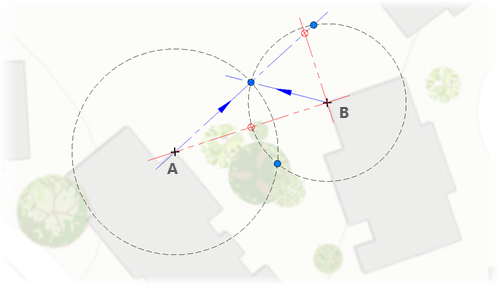

Le diagramme ci-dessous montre comment les outils d’intersection localisent et mettent en évidence les intersections des directions et des distances, mesurées à partir de deux emplacements connus, A et B :

Le diagramme présente le type de relations géométriques que les outils d’intersection peuvent résoudre.

Si la correction des mesures est activée, les outils d’intersection prenant en charge les mesures calculent les valeurs en entrée en tant que mesures au sol. Un angle de décalage est appliqué aux directions, et un facteur de distance multiplie les distances. Cela se produit en temps réel lorsque vous spécifiez des mesures de construction.

Outil	Description	Facteur de distance des mesures	Décalage de la direction des mesures
Distance/Distance	Créer un point ou un sommet à l’intersection de deux distances
Direction/Distance	Créer un point ou un sommet à l’intersection d’une direction et d’une distance
Direction/Direction	Créer un point ou un sommet à l’intersection de deux directions
Intersection	Créer un point ou un sommet à une intersection inférée
Midpoint (Centre)	Créer un point ou un sommet au centre de deux emplacements
