Qu’est-ce qu’un workbench d’observation ?
Vue d’ensemble
La collecte d’observations est le processus de collecte et traitement visuels d’informations issues d’images géospatiales afin de comprendre les changements dans la zone d’intérêt, ou la recherche d’entités, d’objets ou d’autres phénomènes spécifiques. Les observations peuvent être basées sur les objets ou les activités. Les observations basées sur les objets capturent les aspects physiques de ce qui est observé (par exemple, le type d’objet, les mesures et d’autres caractéristiques physiques). Les observations basées sur les activités sont souvent des descriptions de ce qui se passe à une localisation et un moment donnés. Ces deux types d’observations fournissent les renseignement détaillés nécessaires pour répondre aux questions de renseignement.Par exemple, les observations basées sur les objets peuvent être utilisées pour l’analyse de l’ordre de bataille ou la surveillance portuaire pour l’analyse économique ; les observations basées sur les activités peuvent capturer l’heure et le nombre de personnes ou de choses rassemblées à un endroit donné.
Un workbench d’observation est un environnement de travail basé sur l’imagerie, prêt pour la collecte d’observations. Le workbench est une vue cartographique qui contient de nombreux éléments de données nécessaires à l’exploitation des images, y compris des couches d’images orthorectifiées pour collecter des observations avec un degré de précision géospatiale supérieur. Un workbench d’observation est créé avec l’outil Create Observation Workbench (Créer un workbench d’observation). Create Observation Workbench (Créer un workbench d’observation) est un outil unique qui combine plusieurs outils individuels et de nombreuses étapes pour créer plus efficacement un environnement d’observation prêt à exploiter.
En savoir plus sur la création d’un workbench d’observation.
Composants
Selon votre sélection de sources de données, un workbench d’observation peut contenir les couches suivantes :
Couches d’images orthorectifiées individuellement
Couches d’images non orthorectifiées
Couches d’entités nouvelles et existantes
Élévation
Fonds de carte
Couches d’images orthorectifiées
L’orthorectification est un processus qui élimine les distorsions dans les images causées par le capteur d’image et le terrain. Il en résulte une échelle cohérente sur toutes les parties de l’image. Ce processus crée une couche d’images temporaire dans le projet qui doit être enregistrée pour être conservée en dehors du projet.
L’outil Create Observation Workbench (Créer un workbench d’observation) utilise la Geometric Function (Fonction géométrique) du raster pour créer des couches d’images orthorectifiées individuelles à partir de vos sources d’images. Le paramètre Constant Z (Constante Z) n’est pas utilisé. Il est possible de sélectionner plusieurs entrées d’image lors de la création d’un workbench.
La Geometric Function (Fonction géométrique) nécessite une image avec une définition de modèle de capteur. Les informations sur le coefficient polynomial rationnel (RPC) sont incluses dans la plupart des images satellites commerciales ou les accompagnent. La Geometric Function (Fonction géométrique) ne prend pas en charge les images aériennes avec des modèles de caméra basés sur des tables.
Remarque :
L’outil Create Observation Workbench (Créer un workbench d’observation) ne prend pas en charge les services d’images et les entrées des jeux de données mosaïque.
Couches d’image non orthorectifiées
Les entrées d’image sans informations sur le modèle de capteur prises en charge ou l’élévation superposée nécessaire à l’orthorectification sont ajoutées au nouvel workbench, mais ne sont pas corrigées. Cette option permet d’afficher des sources d’images supplémentaires à titre de référence ou d’utiliser des images déjà corrigées. Vous recevez un avertissement si une image en entrée ne respecte pas ce critère.
Couches d’entités d’observation
Lors de la création d’un workbench, les couches d’entités existantes peuvent être ajoutées comme couches d’observation pour collecter les entités d’intérêt à partir de l’imagerie. Si votre projet ne comporte aucune entité, vous pouvez créer des couches d’entités ponctuelles, linéaires, surfaciques et multi-points. Il est possible de créer ou sélectionner simultanément plusieurs couches d’entités avec l’outil Create Observation Workbench (Créer un workbench d’observation).
Remarque :
Deux nouveaux champs d’attributs textuels, Label et Analyst Comment, sont ajoutés aux classes d’entités existantes et inclus dans les classes d’entités créées. Vous devez disposer d’un accès en écriture pour inclure les données d’entités existantes.
Lors de l’ajout de nouvelles couches d’entités, les règles des géodatabases en matière de conventions de nommage s’appliquent. Les noms doivent être uniques, commencer par une lettre et ne contenir que des caractères alphanumériques et des traits de soulignement. Les espaces et les caractères spéciaux ne sont pas autorisés. La nouvelle couche d’entités s’affiche sous ce nom dans le workbench à moins que vous ne fournissiez un alias. Les alias sont plus conviviaux et peuvent contenir des espaces et des caractères spéciaux et commencer par des chiffres.
Les nouvelles classes d’entités d’observation sont enregistrées par défaut dans la géodatabase du projet en cours. Vous pouvez changer d’emplacement pour pointer vers une autre géodatabase fichier ou géodatabase d’entreprise.
Mise à jour de couches d’entités
Les couches d’entités nouvelles et existantes ajoutées au workbench sont prêtes à être mises à jour pour y ajouter des observations. Découvrez comment mettre à jour des couches d’entités lors d’une présentation rapide de la mise à jour.
Élévation
Un jeu de données d’élévation raster ou un service d’élévation est requis pour l’orthorectification des images, mais il est par ailleurs facultatif et s’affiche comme une couche raster dans le nouveau workbench. Une seule source d’élévation peut être sélectionnée pour la création du workbench. L’outil Create Observation Workbench (Créer un workbench d’observation) compare vos étendues d’élévation à vos étendues d’image. Un message d’avertissement apparaît pour les images qui ne chevauchent pas entièrement l’étendue du jeu de données d’élévation.
Importance de la correction de terrain
Inclure les données d’élévation pour la correction d’image améliore la précision des observations collectées. Le graphique en exemple ci-après montre une partie d’une image satellite acquise près de Redlands, en Californie.

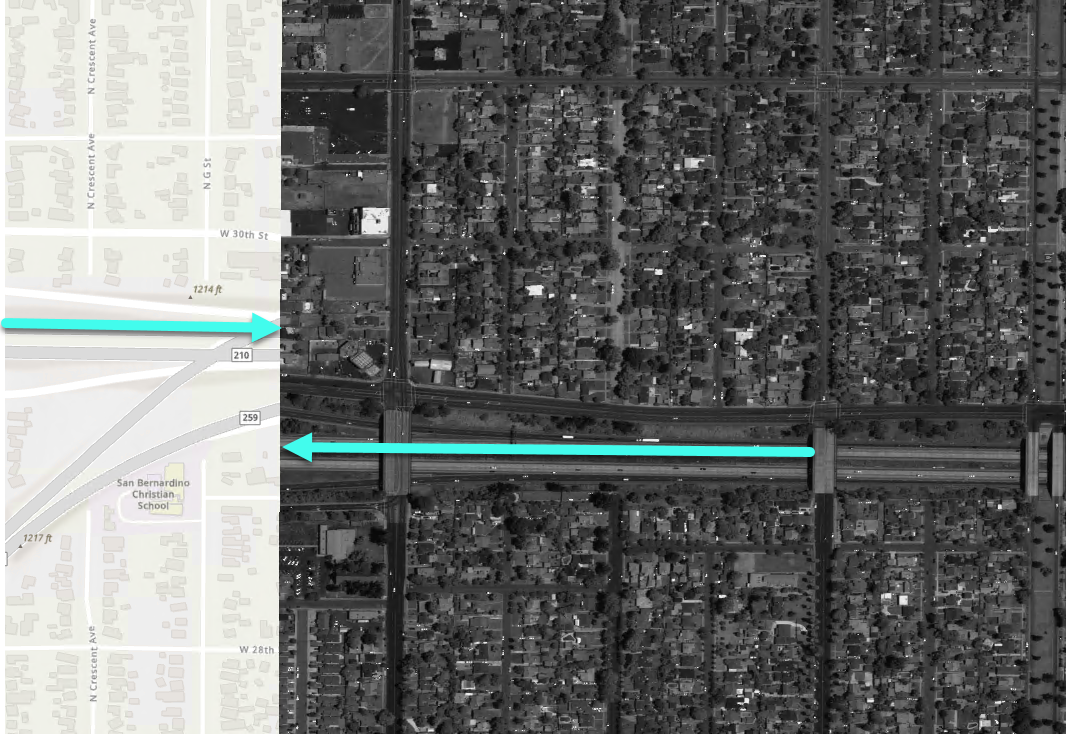

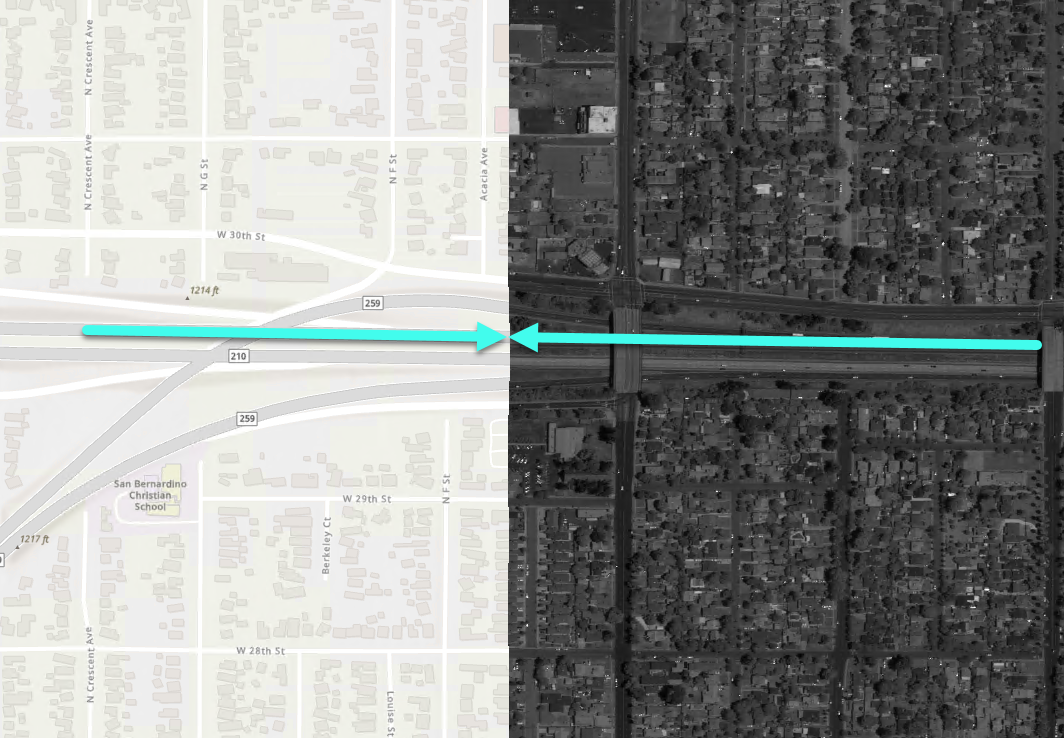

À gauche, l’image est affichée comme non orthorectifiée. Notez que les entités sur le fond de carte ne correspondent pas aux mêmes entités sur l’image. À droite, la même image orthorectifiée dans le workbench correspond au fond de carte. Tous deux affichent la même image sur le même fond de carte. La quantité de correction nécessaire varie selon l’image et le terrain, mais cela illustre le rôle que peuvent jouer les données d’élévation lors de la capture d’observations géospatialement plus précises.
Fonds de carte

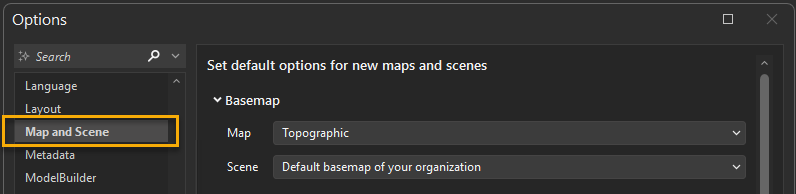

Par défaut, aucun fond de carte n’est inclus dans un nouveau workbench. Lors de la création d’un workbench, vous avez la possibilité d’ajouter un fond de carte. Le fond de carte ajouté est spécifié dans vos paramètres d’application AllSource. Vous pouvez consulter ou modifier les paramètres de votre fond de carte dans les options de carte et de scène.
En savoir plus sur les fonds de carte
